Подключение
31
Подключение источника видеосигнала, оснащенного
композитным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного композитного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному
композитным видеовыходом:
1.
Возьмите видеокабель и подключите один конец к композитному видеовыходу источника
видеосигнала.
2.
Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.
3.
Если вы хотите воспользоваться комбинированным монофоническим динамиком проектора,
выберите соответствующий аудиокабель и подсоедините один его конец
к гнезду аудиовыхода на видеоустройстве, а другой конец к гнезду аудиовхода AUDIO IN на
проекторе.
4.
при желании вы можете использовать другой подходящий аудиокабель и подключить один его
конец к гнезду аудиовыхода (Audio OUT)* на проекторе, а другой конец -
к внешним динамикам (не входят в комплект поставки).
На аудиовыход подается комбинированный монофонический сигнал. После
подключения звуком можно управлять с помощью пульта ДУ (кнопка MUTE
(
Отключение звука)) или с помощью экранных меню проектора. Подробнее см.
"
Настройки звука" на стр. 50
.

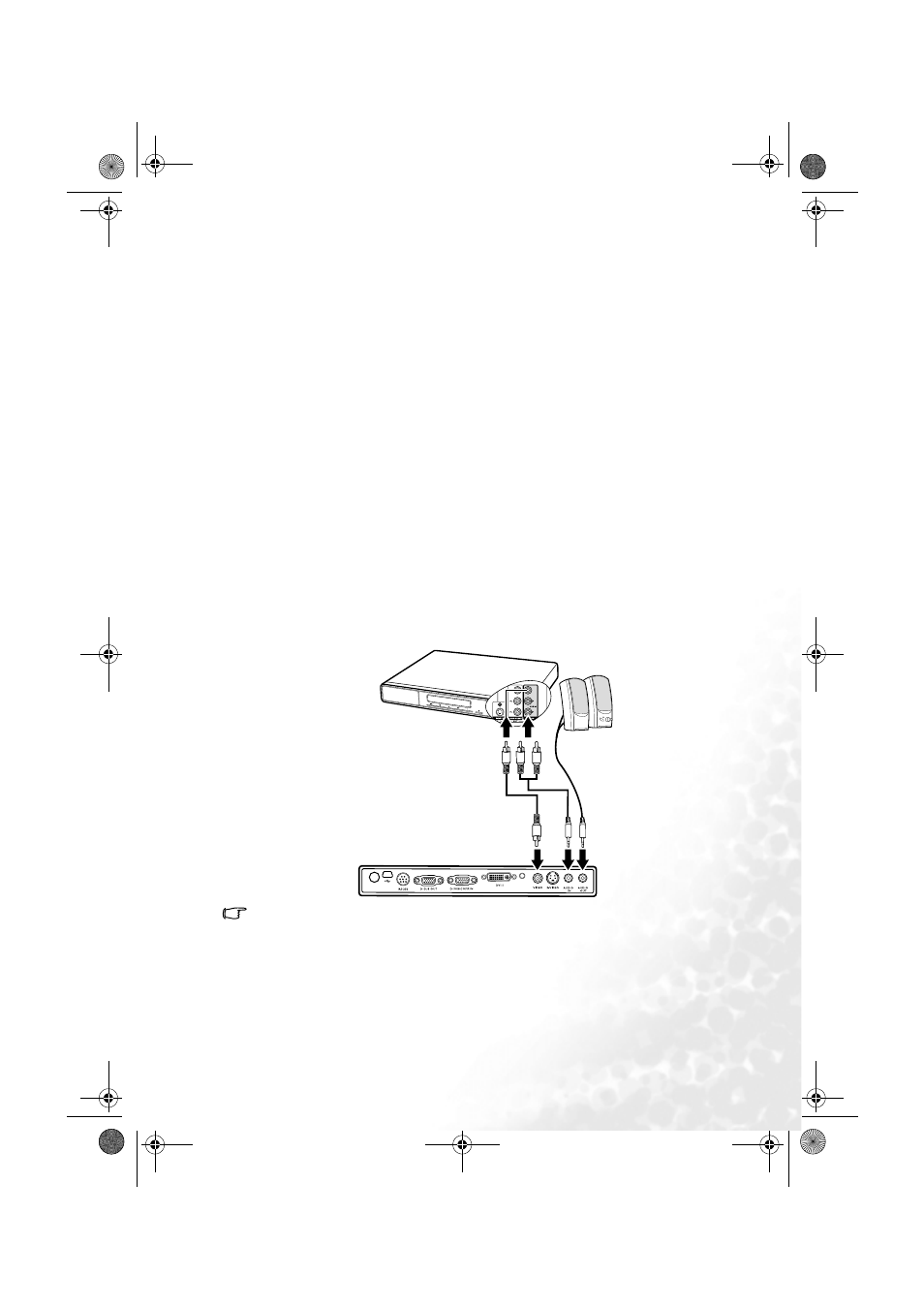

После завершения подключения система должна иметь следующий вид:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала
.
Подробнее см
.
.
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не производится
,
проверьте
включение и исправность источника сигнала
.
Кроме того
,
проверьте правильность
подключения кабелей видеосигнала
.
•
Источник видеосигнала следует подключать через композитный видеовход только
в том случае
,
если он не оснащен компонентным видеовыходом или выходом
S-Video.
Подробнее см
.
Подключение источников видеосигнала
.
Аудио
/
видео устройство
Видеокабель
Аудиокабели
