Подключение источника видеосигнала, оснащенного выходом S-Video
Осмотрев источник видеосигнала, определите наличие свободного выхода S-Video:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному
выходом S-Video:
1.
Возьмите кабель S-Video и подключите один конец к выходному гнезду S-Video на источнике
видеосигнала.
2.
Подключите другой конец кабеля S-Video к гнезду S-Video проектора.
3.
Если вы хотите воспользоваться комбинированным монофоническим динамиком
проектора, выберите соответствующий аудиокабель и подсоедините один его конец
к гнезду аудиовыхода на видеоустройстве, а другой конец к гнезду аудиовхода AUDIO IN
на проекторе.
4.
При желании вы можете использовать другой подходящий аудиокабель и подключить
один его конец к гнезду аудиовыхода (Audio OUT)* на проекторе, а другой конец -
к внешним динамикам (не входят в комплект поставки).
На аудиовыход подается комбинированный монофонический сигнал. После подключения
звуком можно управлять с помощью пульта ДУ (кнопка MUTE (Отключение звука)) или
с помощью экранных меню проектора. Подробнее см.
"
Настройки звука" на стр. 50
.

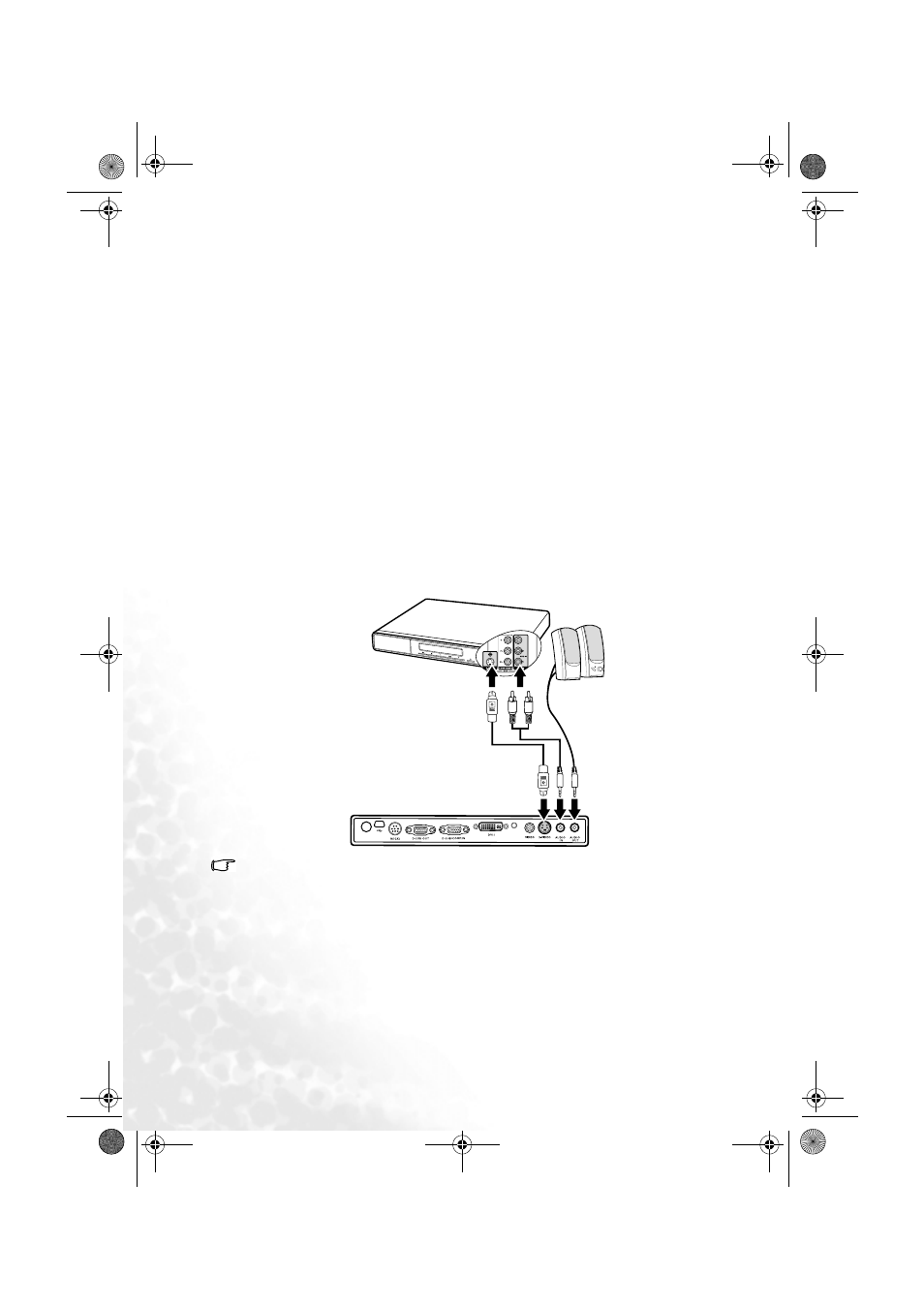

После завершения подключения система должна иметь следующий вид:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала
.
Подробнее см
.
.
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не производится
,
проверьте
включение и исправность источника сигнала
.
Кроме того
,
проверьте правильность
подключения кабелей видеосигнала
.
•
Если проектор уже подключен к данному источнику видеосигнала с выходом
S-Video,
через компонентный видеовход
,
подключать источник видеосигнала через
вход
S-Video
не требуется
,
поскольку при этом способе соединения
обеспечивается более низкое качество видеосигнала
,
а также образуется лишнее
соединение
.
Подробнее см
.
Подключение источников видеосигнала
.
Аудио
/
видео устройство
Кабель
S-Video
Аудиокабели
