16
Установка проектора
русский

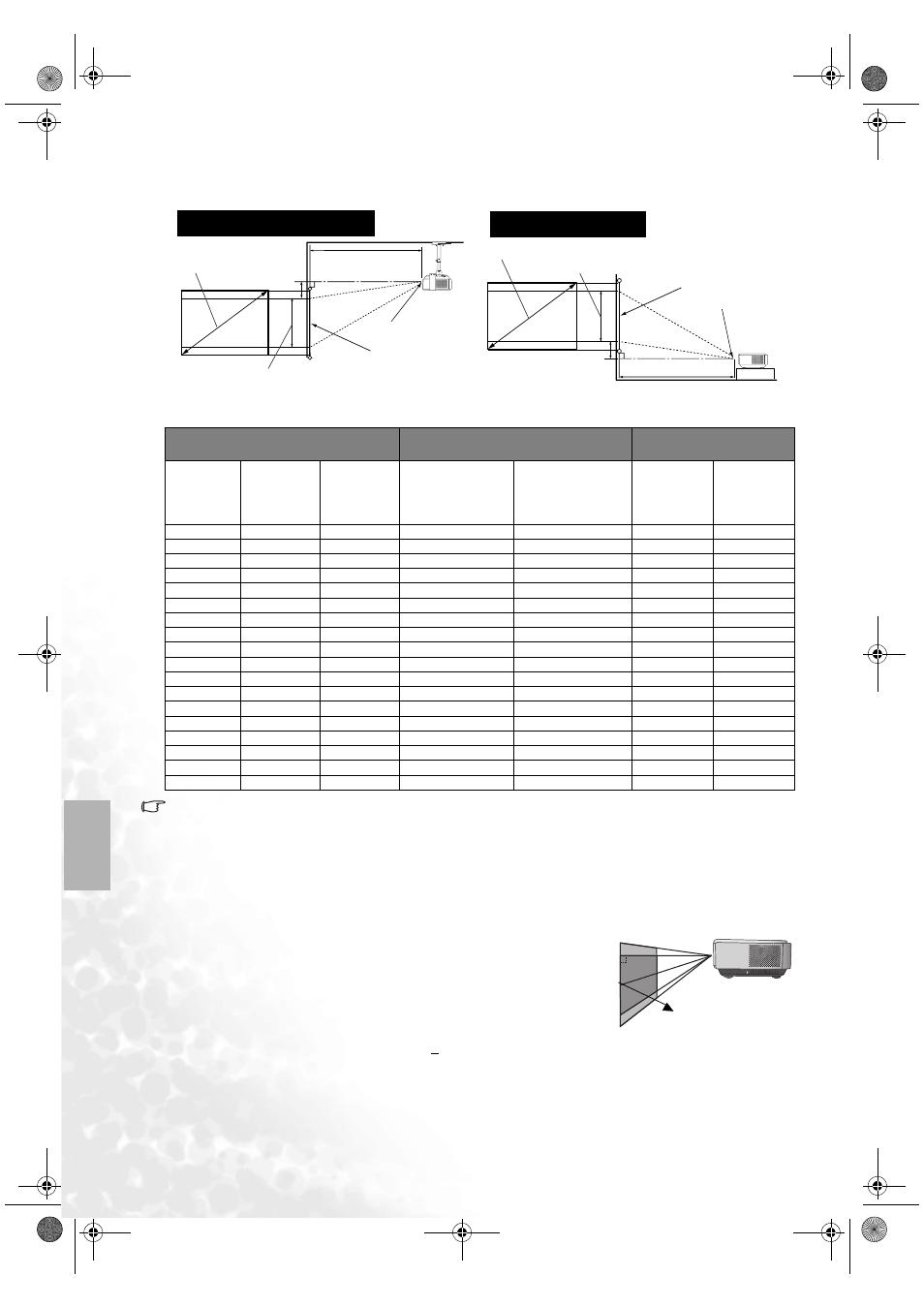

Установка для экрана формата 4:3
Таблица размеров для экрана формата 4:3 (стандартный)
Указанные выше значения приблизительные и могут несколько отличаться от значений реальных
измерений. Приведены только рекомендуемые размеры экрана. Если размер вашего экрана не
представлен в данной таблице, обратитесь за консультацией к дилеру BenQ.
Из таблицы видно, что объектив проектора может находиться на расстоянии 2,44 - 10,32 м от экрана, при
этом размер проецируемого изображения может составлять от 50 дюймов (1,02 x 0,76 м) до
полноэкранного 200 дюймов (4,06 x 3,05 м).
Вертикальный сдвиг объектива
Управление вертикальным сдвигом объектива дает возможность
гибкого выбора места установки проектора. Это позволяет слегка
смещать проектор по вертикали выше или ниже верхнего уровня
проецируемых изображений.
Сдвиг (смещение) объектива выражается в процентах от высоты
проецируемого изображения. Он измеряется как смещение по
вертикали от центра проецируемого изображения. Вертикальный
сдвиг объектива модели PE8720 составляет + 120%. В этом диапазоне можно сдвигать объектив
проектора вверх или вниз в зависимости от желательного положения изображения. Если нажата кнопка
LENS (ОБЪЕКТИВ) на пульте ДУ или нажаты кнопки LENS SHIFT (СДВИГ ОБЪЕКТИВА) (c или
d) на проекторе, на экране появляется регулировочная полоса.
Экран
Высота изображения
Расстояние
проецирования
Смещение
Потолок
Центр объектива
Диагональ
Установка под потолком
Расстояние
проецирования
Стол
Экран
Высота изображения
Смещение
Центр объектива
Диагональ
Установка на столе
Размеры экрана
(дюйм / см)
Расстояние проецирования
(дюйм / см)
Смещение
(дюйм / см)
Диагональ
Ширина
Высота
Мин. расстояние
(с макс.
масштабом
изображения)
Макс. расстояние
(с мин. масштабом
изображения)
Верхнее
Нижнее
50 / 127
40 / 102
30 / 76
72 / 184
98 / 249
3,0 / 7,6
33,0 / -83,8
60 / 152
48 / 122
36 / 91
87 / 221
117 / 298
3,6 / 9,1
-39,6 / -100,6
70 / 178
56 / 142
42 / 107
102 / 258
137 / 348
4,2 / 10,7
-46,2 / -117,3
80 / 203
64 / 163
48 / 122
116 / 294
157 / 398
4,8 / 12,2
-52,8 / -134,1
90 / 229
72 / 183
54 / 137
130 / 331
176 / 448
5,4 / 13,7
-59,4 / -150,9
100 / 254
80 / 203
60 / 152
145 / 368
196 / 497
6,0 / 15,2
-66,0 / -167,6
110 / 279
88 / 224
66 / 168
159 / 405
215 / 547
6,6 / 16,8
-72,6 / -184,4
120 / 305
96 / 244
72 / 183
174 / 442
235 / 597
7,2 / 18,3
-79,2 / -201,2
130 / 325
104 / 264
78 / 198
188 / 478
254 / 646
7,8 / 19,8
-85,8 / -217,9
140 / 356
112 / 284
84 / 213
203 / 515
274 / 696
8,4 / 21,3
-92,4 / -234,7
150 / 381
120 / 305
90 / 229
217 / 552
294 / 746
9,0 / 22,9
-99,0 / -251,5
160 / 406
128 / 325
96 / 244
232 / 589
313 / 796
9,6 / 24,4
-105,6 / -268,2
170 / 432
136 / 345
102 / 259
247 / 626
333 / 845
10,2 / 25,9
-112,2 / -285,0
180 / 457
144 / 366
108 / 274
261 / 662
352 / 895
10,8 / 27,4
-118,8 / -301,8
190 / 483
152 / 386
114 / 290
275 / 699
372 / 945
11,4 / 29,0
-125,4 / -318,5
200 / 508
160 / 406
120 / 305
290 / 736
392 / 995
12,0 / 30,5
-132,0 / -335,3
250 / 635
200 / 508
150 / 381
362 / 920
489 / 1243
15,0 / 38,1
-165,0 / -419,1
300 / 762
239 / 610
180 / 457
435 / 1104
587 / 1492
18,0 / 45,7
-198,0 / -502,9
0
100%
-100%
-120%
120%
Вертикальный
центр изображения
