Общее описание
русский

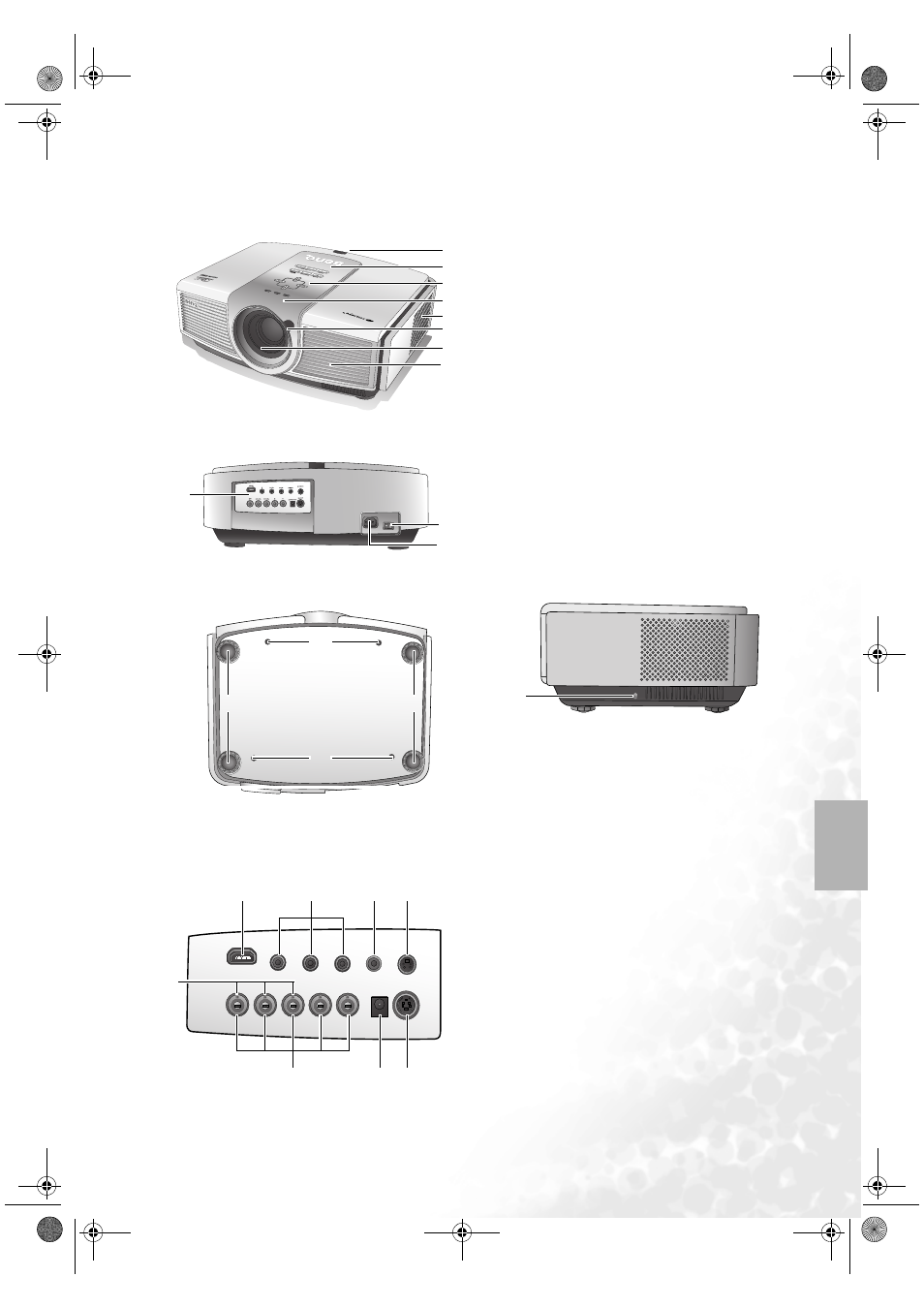

Внешний вид проектора
Общий вид
Вид сзади
Вид снизу и вид сбоку
Панель разъемов
Подробнее см. стр. 18
1. Задний инфракрасный датчик
2. Панель управления (
более подробную
информацию см. стр. 12
).
3. Регулировка фокусного расстояния
и увеличения
4. Индикаторные лампы
5. Решетка противопылевого фильтра
(заборник холодного воздуха)
6. Передний инфракрасный датчик
7. Проекционный объектив
8. Выход (выход горячего воздуха)
PE872
0
1
3
4
2
5
7
8
6
9. Панель разъемов (подробнее см. ниже)
10. Главный выключатель сети питания
11. Гнездо шнура питания
9
10
11
12. Регулируемые ножки
13. Отверстия для крепления под потолком
14. Паз замка Kensington
13
13
12
12
14
15. Порт HDMI
16. Входы компонентного видеосигнала (RCA)
поддержка видеосигналов Y/P
B
/P
R
или
Y/C
B
/C
R
17. Вход композитного видео (RCA)
18. Вход S-video (4-штырьковый разъем mini
DIN)
19. Входы компонентного видеосигнала (BNC)
поддержка видеосигналов Y/P
B
/P
R
, Y/C
B
/
C
R
, или видеосигнала RGB
20. Входы RGB высокой четкости (BNC)
поддержка видеосигнала RGBHV или
сигнал ПК
21. Выход постоянного напряжения 12 В
22. Порт RS-232C для проводного пульта ДУ
Y
G/Y
H
V
P
B
/C
B
B/P
B
/C
B
R/P
R
/C
R
P
R
/C
R
VIDEO
12V TRIGGER
S-VIDEO
RS-232
HDHI
19
20
15
17 18
16
21 22
