9
Описание котла

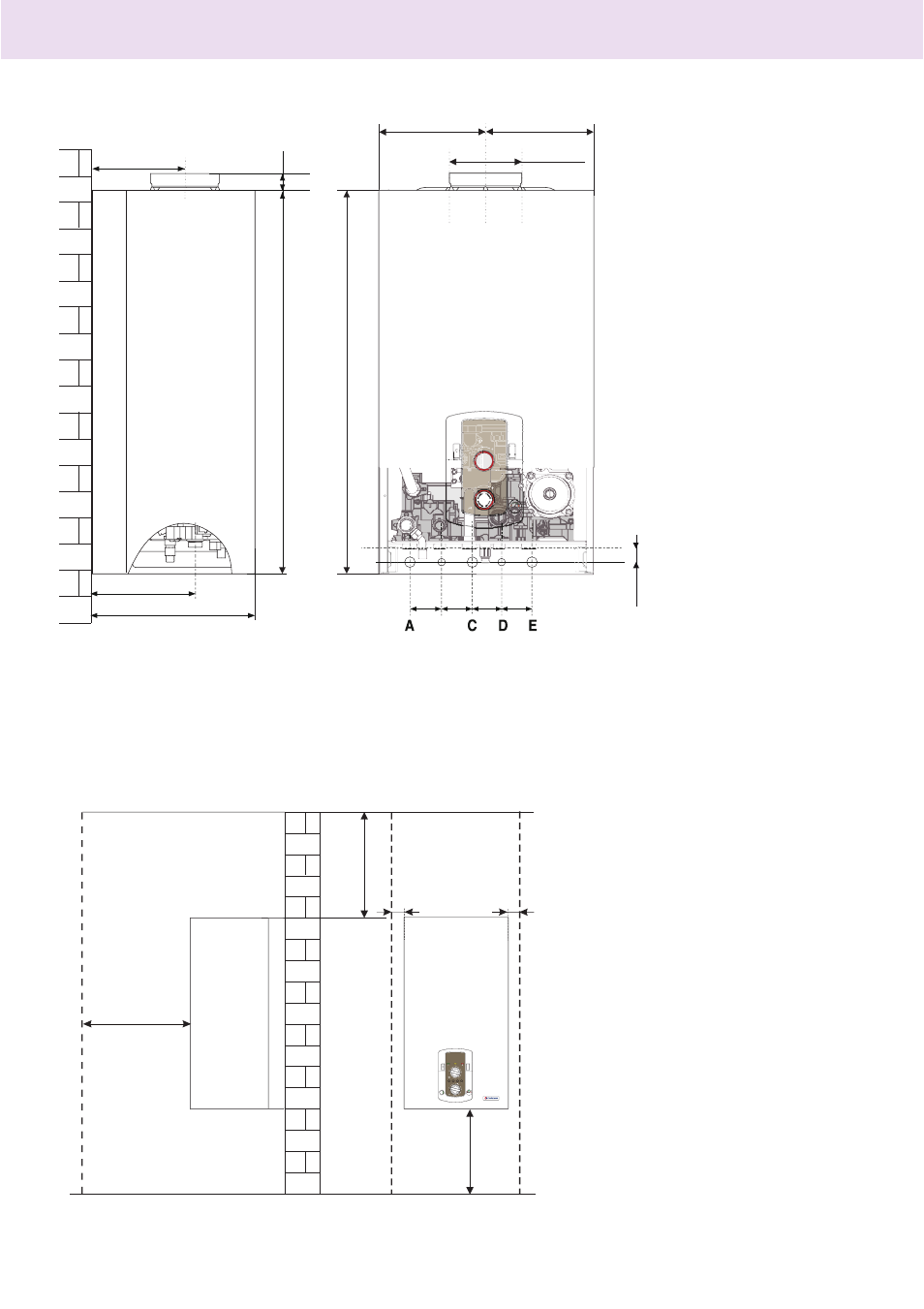

Габаритные размеры
Минимальные расстояния
Для легкого доступа к котлу при
техническом обслуживании следует
обеспечить соответствующие
минимально допустимые
расстояния (свободное
пространство) от корпуса котла
до близлежащих предметов и
поверхностей.
Устанавливать котел следует в
соответствии с действующими
нормами и правилами, а также
в соответствии с требованиями
производителя.
При установке обязательно
используйте уровень, котел должен
находиться в строго горизонтальном
положении.
450
05
3
00
3
50 50
6 5
4
3 2 1
6 5
4
3 2 1
C
R
MENU / OK ESC
bar 1 3 2
745
220 220
28
54 54 54 54
125
130
I
232
388
246
25
745
R
MENU
TALIA
A. Патрубок подающей линии контура отопления.
C. Вход газа
D. Патрубок подвода холодной воды контура ГВС
E. Патрубок обратной линии контура отопления
I. Возврат бойлера
