Регулирование – Инструкция по эксплуатации CHAFFOTEAUX Talia System 15 CF
Страница 29
29

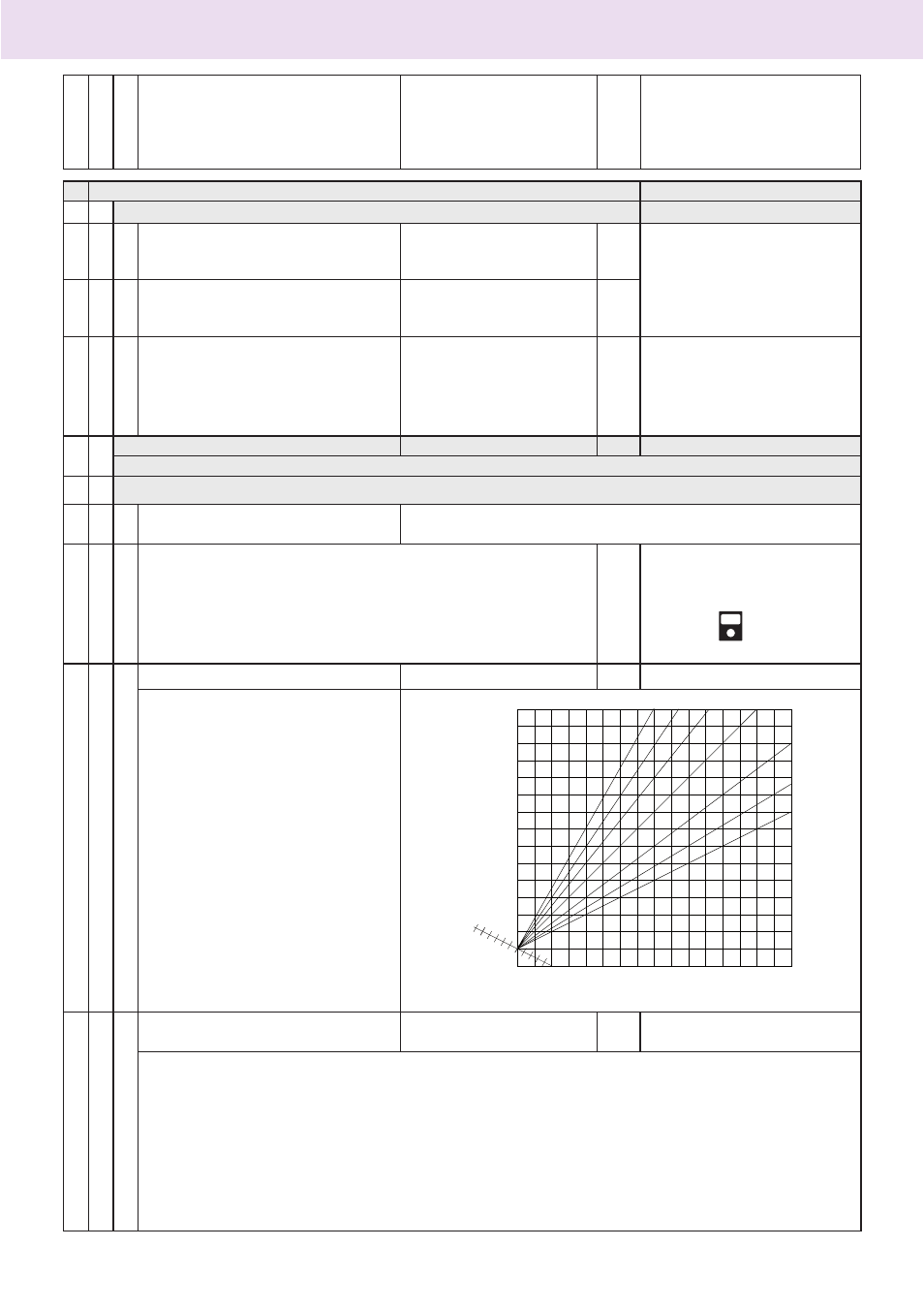

регулирование
Меню
По
дменю
Параме
тр
Описание
Диапазон
Заво
д
ск
а
я
ус
та
новк
а
4 ПАРАМЕТРЫ ЗОНЫ 1
4 0 УСТАНОВКА ТЕМПЕРАТУРЫ В ЗОНЕ 1
4 0 0 Установка дневной
температуры
от 16 до 30 (°C)
19 Установленная дневная
температура
-
доступно только если
подключено дополнительное
устройство посредством шины
передачи данных
4 0 1 Установка ночной
температуры
от 16 до 30 (°C)
16
4 0 2 Фиксированная температура в
контуре отопления
от 35 до 85 (°C)
70 Доступна только если в
пункте меню 421 выбран
режим «Фиксированная
температура в контуре
отопления»
4 1 Сервисный код
222
Вращайте ручку-регулятор по часовой стрелке до отображения кода 234 и нажмите кнопку Menu/Ok
4 2 ДРУГИЕ ПАРАМЕТРЫ ЗОНЫ 1
4 2 0 Температурный диапазон
ЗОНЫ 1 НЕ ИЗМЕНЯТЬ!!!
ТОЛЬКО при подключении дополнительного модуля
управления
4 2 1 Выбор типа терморегуляции
0 = Фиксированная температура в контуре отопления
1= Базовая терморегуляция (AUTO)
2 = По температуре в помещении
3 = По уличной температуре
4 = По температуре в помещении и уличной температуре
1
Для активации
терморегулирования
нажмите кнопку SRA.
На дисплее загорится
символ
4 2 2 Наклон кривой нагрева в ЗОНЕ 1
от 0_2 до 3_5
1_5
Если используется датчик
уличной температуры, то
теплоноситель на выходе
из котла имеет температуру,
которая зависит от
температуры на улице и типа
контура отопления, т.е. от типа
кривой нагрева.
Кривая нагрева должна быть
выбрана в соответствии с
расчетной температурой
контура отопления и свойств
ограждающих конструкций, т.е.
свойств помещения.
Те
м
пе
ра
ту
ра
в
по
дающ
ей
линии
ко
нт
ур
а
от
оп
ле
ни
я
Температура на улице
Параллельный
сдвиг кривой
30
40
50
60
70
80
90
100
°C
10
2.5
3.0
3.5 2.0
1.5
1.2
1.0
5
0
-5
-10
-15
-20 °C
4 2 3 Параллельный сдвиг кривой
нагрева ЗОНА 1
от - 20 до + 20 °C
0
Параллельный сдвиг кривой нагрева предназначен для адаптации котла под парамет-
ры контура отопления, и позволяет корректировать температуру в подающей линии
контура отопления в соответствии с комнатной температурой.
При настройках данного параметра, вращая ручку-регулятор «5», кривая нагрева
может быть параллельно сдвинута, как показано на графике выше. Значение сдвига
отображается на дисплее в пределах от - 20 до + 20 °C
. Каждый шаг эквивалентен
увеличению/уменьшению температуры подачи под давлением на 1°C относительно
заданного значения. После активации терморегулирования, можно смещать кривую
также путем вращения кодирующего устройства.
