7
5. СОСТАВ АГРЕГАТА
В состав агрегата входят основные составные части:
6. УСТРОЙСТВО И РАБОТА АГРЕГАТА
6.1. Компоновка агрегата.

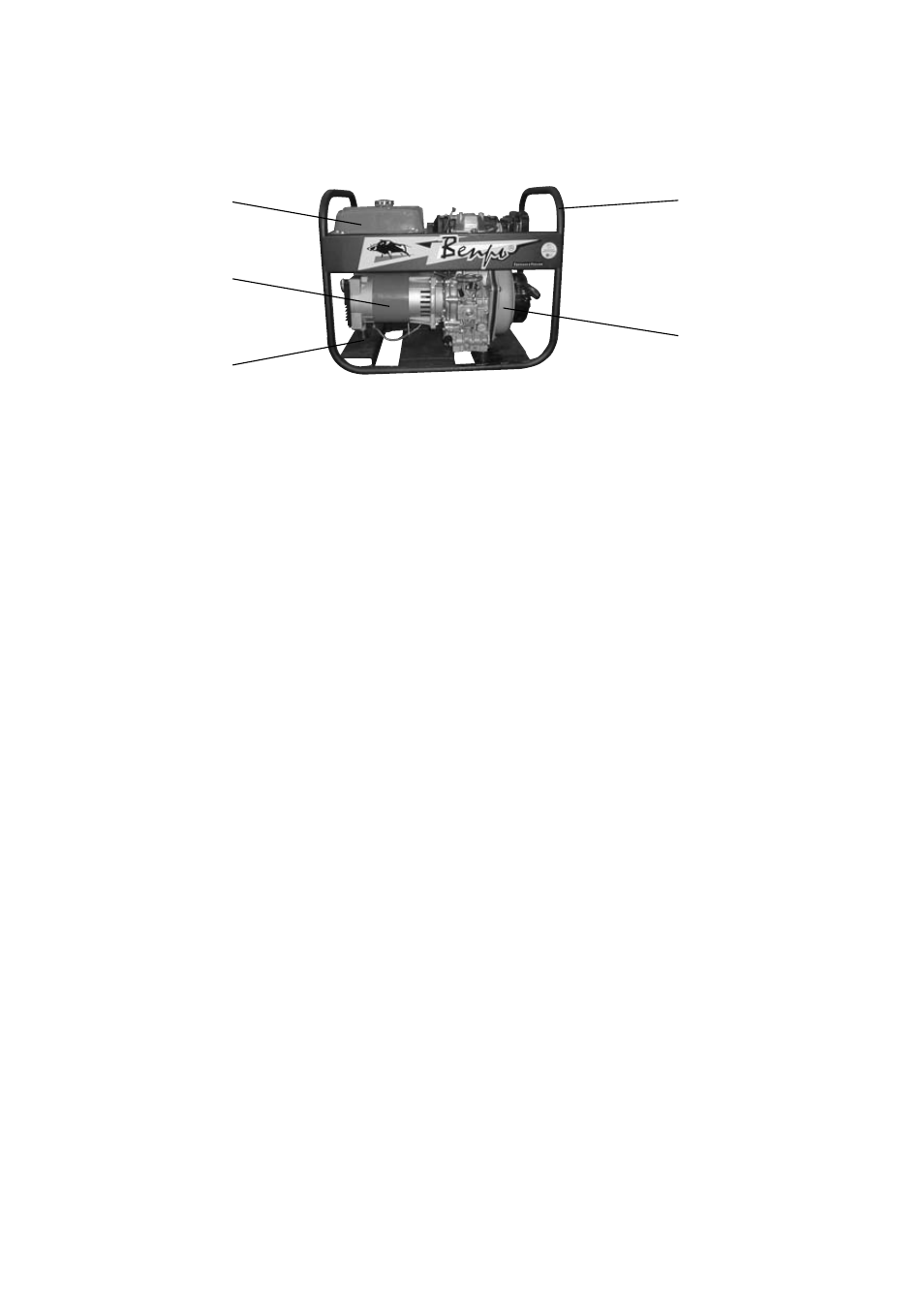

Общий вид агрегата приведен на рис. 1.
Двигатель и генератор соединены в единый блок, закрепленный на раме, че
рез демпферные опоры.
Генератор крепится к фланцу картера двигателя четырьмя болтами. Передача
крутящего момента от двигателя к генератору осуществляется через кониче
ское сопряжение ротора генератора и вала двигателя согласно международ
ному стандарту SAE. При этом образуется самоцентрирующаяся трехопорная
схема на шарикоподшипниках, один из которых находится на конце ротора ге
нератора, другой на конце коленвала двигателя со стороны устройства руч
ного запуска. Промежуточный подшипник установлен на выходе вала отбора
мощности двигателя.
На корпусе генератора установлен блок с аппаратурой, в котором размещены
в зависимости от модификации электроразъемы 230/400 Вольт, приборы кон
троля, клеммы 12В, термомагнитные предохранители.
Топливный бак и аккумулятор размещены на раме.
На раме также имеется специальная клемма для заземления агрегата (помече
на табличкой "Земля").
6.2. Устройство и работа.
Приводной двигатель вращает ротор генератора, в котором благодаря его маг
нитным свойствам создается магнитное поле. Это поле в обмотках окружаю
щего его статора генерирует ток требуемой мощности. Необходимую частоту
вращения двигателя (генератора) поддерживает система управления и регу
лирования двигателя.
7. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
7.1. Двигатель.
В агрегате, в зависимости от модификации, установлен дизельный двигатель
принудительного воздушного охлаждения. Основные технические параметры
двигателя приведены в прилагаемой инструкции по эксплуатации двигателя.
7.2. Генератор.
Рис. 1
Демпферные
опоры
Рама
Двигатель
Генератор
Бак топливный
