Настройка дисплея
17

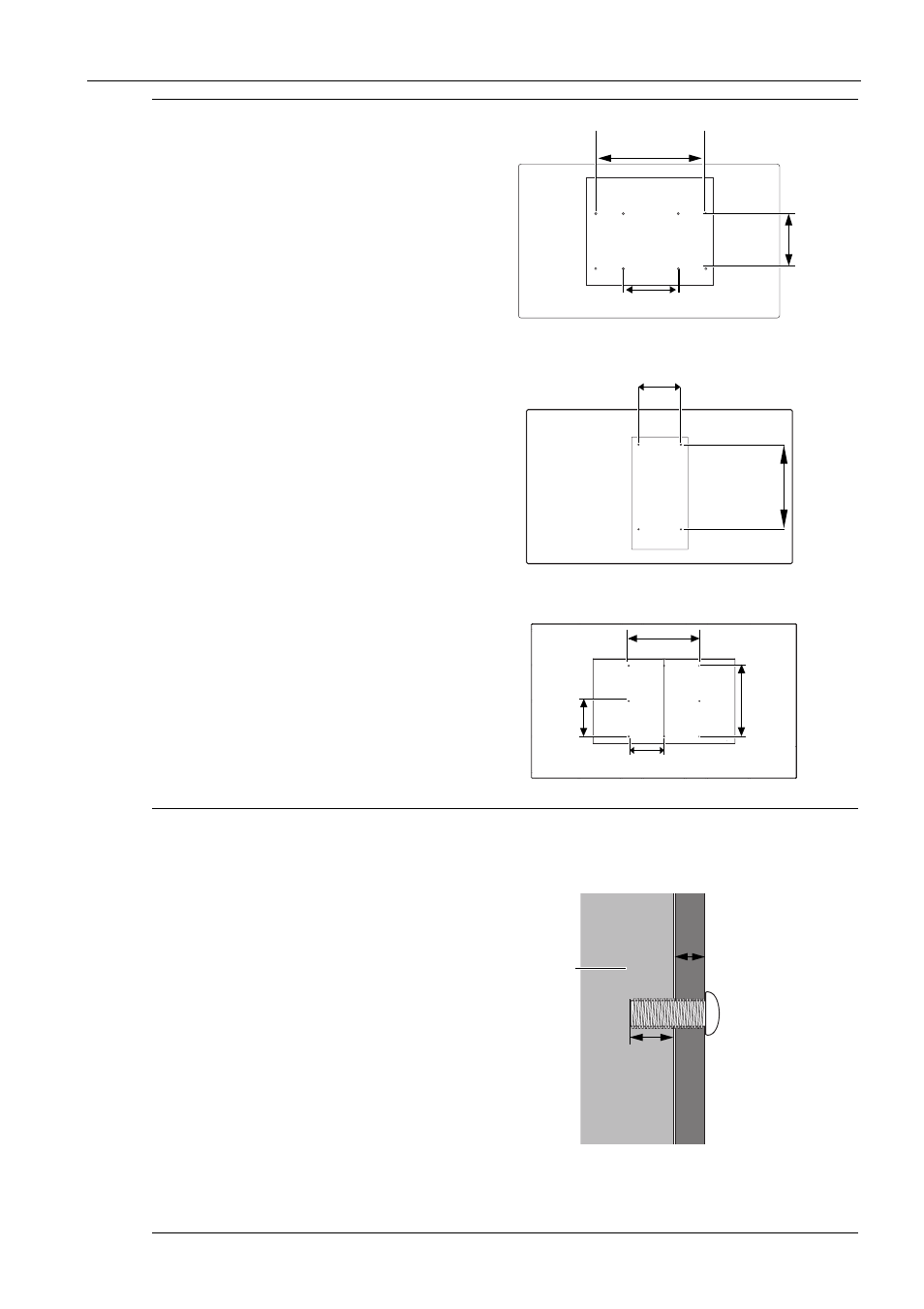

4. Найдите отверстия винтов
для настенного кронштейна
на задней стенке дисплея,
показанные на рисунке.
5. Установите настенный
кронштейн на дисплей и
прикрепите дисплей к стене
согласно инструкциям для
настенного кронштейна.
Длина винта должна быть
больше толщины
настенного кронштейна
минимум на 10 мм.
Затяните все винты, как
полагается.
(Рекомендуемый
закручивающий момент:
470 - 635N•см). Крепежные
элементы должны быть
достаточно прочными,
чтобы выдержать вес
дисплея (примерно 28 кг без
подставок).
400 мм
(15,75")
20
0
мм
(7,
87")
(Для T420)
*Тип винта:
M6
200 мм
(7,87")
400
мм
(15,
75")
200 мм
(7,87")
(Для TL550)
*Тип винта:
M8
(Для T650)
40
0
мм
(15,
75
")
400 мм
(15,75")
*Тип винта: M8
200 мм
(7,87")
200
мм
(7,
8
7"
)
Толщина
настенного
кронштейна
10 мм
(0,39")
ЖК-
дисплей
