Компоненты дисплея и их назначение
12

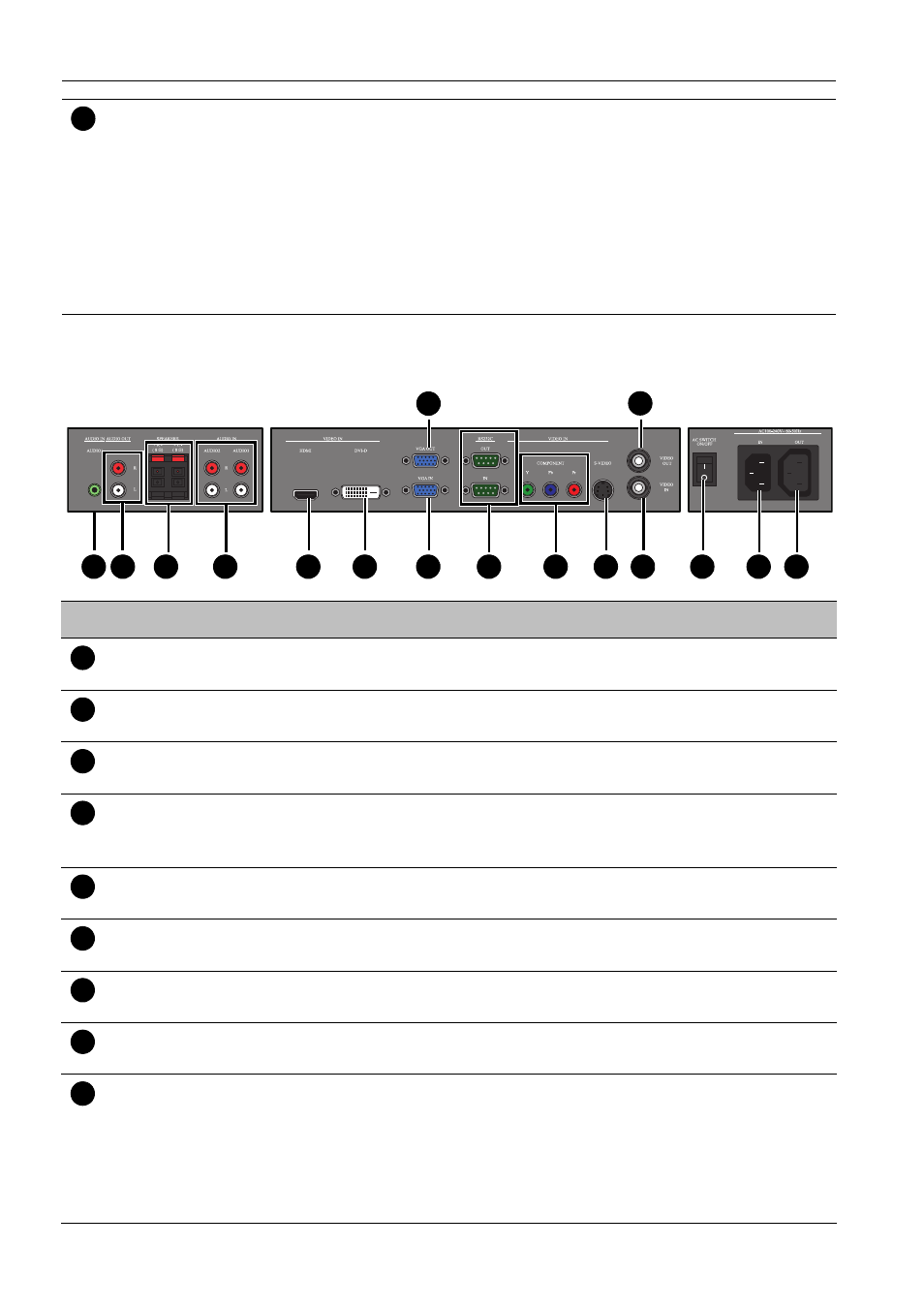

Входные/выходные разъемы
Индикатор
питания
Отображает состояние питания дисплея:
- Загорается зеленым при включении питания.
- Загорается красным при выключении питания.
- Загорается красным при переходе дисплея в
режим ожидания Эко.
- Мигает красным при переходе дисплея в режим
ожидания Стандарт.
- Гаснет при выключении сетевого питания.
6
Поз.
Название
Описание
AUDIO IN
(AUDIO1)
Прием аудиосигналов от внешнего устройства
(например, компьютера).
AUDIO OUT (R/L)
Вывод аудиосигналов от источника входного
аудиосигнала или HDMI на внешнее устройство.
SPEAKERS (R/L)
Вывод аудиосигналов от источника входного
аудиосигнала или HDMI на внешние динамики.
AUDIO IN
(AUDIO2/AUDIO3)
Прием аудиосигналов от внешнего устройства
(например, видеомагнитофона или проигрывателя
дисков DVD).
VIDEO IN (HDMI)
Прием сигналов HDMI от внешнего устройства
(например, проигрывателя дисков Blu-ray).
VIDEO IN (DVI-D)
Прием сигналов DVI от внешнего устройства
(например, компьютера).
VGA IN
Прием аналоговых сигналов RGB от внешнего
устройства (например, компьютера).
VGA OUT
Вывод аналоговых сигналов RGB со входа VGA IN на
другой дисплей.
RS232C IN/OUT
Для внешнего управления и работы в многодисплейной
конфигурации.
• RS232C IN: прием сигналов управления от
компьютера или другого дисплея.
• RS232C OUT: вывод сигналов управления со входа
RS232C IN на другой дисплей.
1
5
6
7
11
12
14
15
16
13
8
2
3
4
9
10
1
2
3
4
5
6
7
8
9
