Lug
Match
Mark
Упор антивращения
Совместить отметки на
крышке

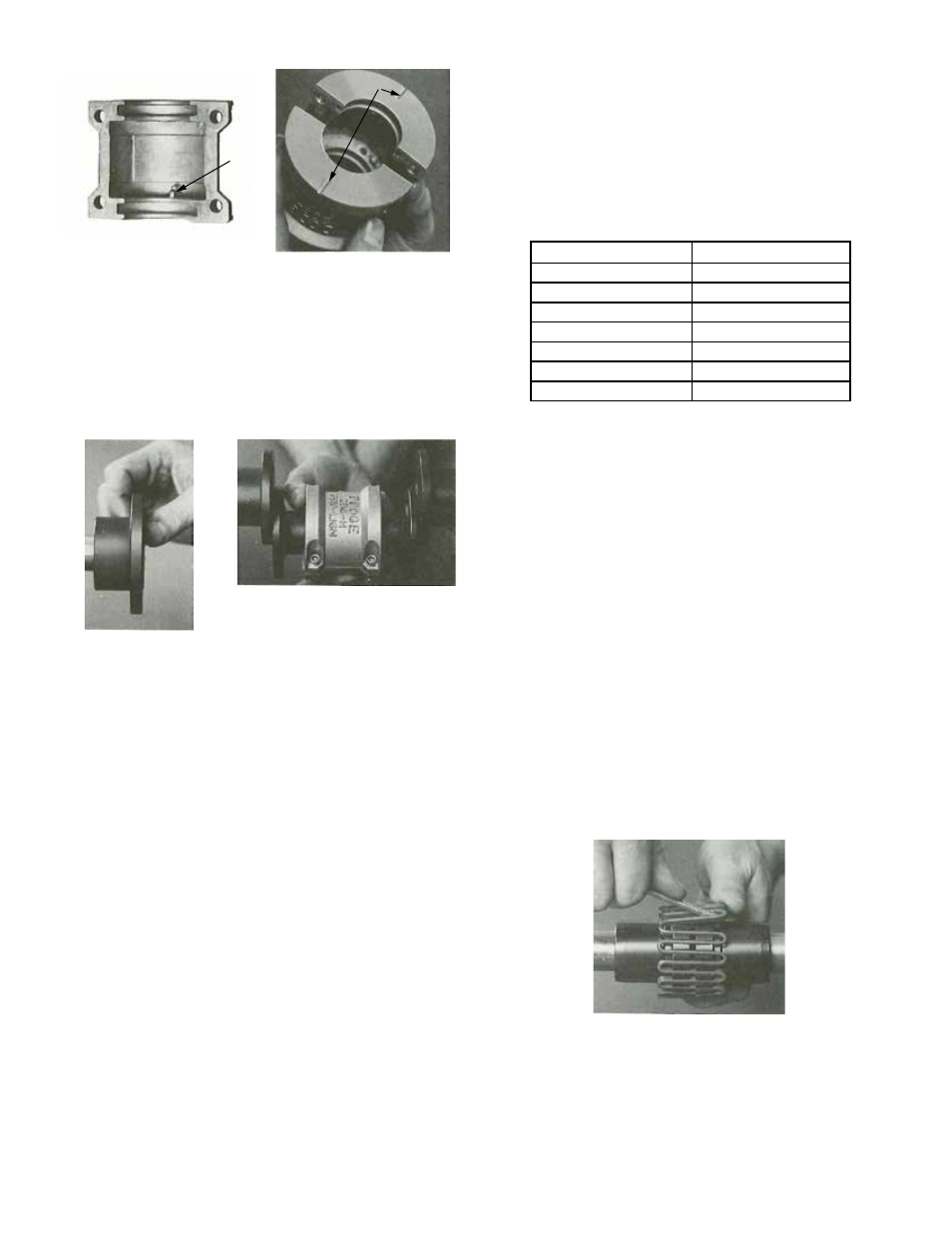

Рис. 6. Позиционирование
B. Сборка муфты T20 (с сомкнутой, горизонтально разрезной крышкой):
a) смажьте и установите решетчатую сетку согласно указаниям шага 5a для T10,
b) соедините половины вертикальной крышки муфты T20 с использованием
прокладки, выровняв все болтовые отверстия. Смазочные отверстия
должны располагаться под углом 180° друг от друга. Затяните болты с
крутящими усилиями, указанными в таблице 1.
Жесткий монтаж
ступицы
Выпадение центральной
секции муфты T31
Рис. 7. Монтаж с полноразмерной или половинной
проставкой
C. Сборка муфт T31 (полноразмерная проставка) и T35 (половинная проставка):
a) уплотнения и крышки муфт T31 и T35 устанавливаются после размещения
жестких ступиц валов.
b) установите расстояние между валами согласно размерам BSE в таблице 1.
c) осторожно натяните уплотнения крышки на зубцы и на проставку ступицы.
Прикрутите болтовым соединением обе ступицы с половинной проставкой
на жесткие ступицы валов и затяните с крутящими усилиями, указанными в
таблице 1 (крутящее усилие затягивания болтов фланца проставки).
d) смажьте и установите решетчатую сетку согласно указаниям шага 5a для T10.
e) разместите уплотнения крышки на ступицы и соберите крышки с
уплотнениями и прокладками, см. шаг 5b.
f) для демонтажа проставки с крышкой следует открутить болты жесткой
ступицы и надавить на проставки для расцепления центрирующий
выступов. Центральная секция проставки выпадет без влияния на ведущий
или ведомый валы.
ШАГ 6: СМАЗЫВАНИЕ
Извлеките обе смазочные пробки крышки и вставьте смазочный патрубок.
Закачивайте соответствующее количество надлежащей смазки (см. таблицы 1
и 2) до появления смазки из противоположного смазочного отверстия. Вставьте
смазочные пробки в отверстия.
ПРИМЕЧАНИЕ: Все смазочные пробки должны быть вставлены до начала
использования муфты.
ПРИМЕЧАНИЕ: Надлежащее смазывание всех типов муфт GRID-LIGN
является необходимым условием для обеспечения эффективного
функционирования и продолжительного срока службы.
В таблице 2 приведены данные о поставляемых несколькими производителями
смазках, показывающих удовлетворительные результаты в типовых
промышленных условиях, при окружающей температуре в пределах от –18°C до
+66°C (от 0°F до 150°F). Данная таблица не является заменой полного перечня
разрешенных консистентных смазок и не запрещает использование смазок с
эквивалентными свойствами. Информацию о требуемых для тяжелых условий
работы консистентных смазках можно запросить в компании CO Engineering
(864-284-5700) или у представителя производителя смазок. Рекомендуемые для
типовых условий консистентные смазки для муфт GRID-LIGN должны отвечать
требованиям, указанным в таблице 2.
Таблица 2. Рекомендуемые консистентные смазки.
(для окружающих температур
от –18°C до +66°C).
Производитель
Название смазки
Amoco
Amolith №2
Citgo
Citgo HEP-2
Conoco
EP Conolith №2
Exxon
Ronex MP
Mobil
Moilux EP-1 и EP-2
Shell
Alvania Grease №2
Sun Oil
Prestige 42
Рекомендации по выбору консистентной смазки
для муфт GRID-LIGN:
•
Диапазон окружающей температуры: от –18°C до +66°C. Марка по
классификации Национального института смазочных материалов США
(NLGI): от 1 до 3 согласно ASTM D-217.
•
Минимальная вязкость базового масла: 750 сек. Сейболта при 38°С
согласно ASTM D-445.
•
Минимальная температура каплеобразования: 105°C согласно ASTM D-556
или D-2265.
•
Максимальное содержание загустителя: 8% сопротивление окислению.
Максимальное падение давления: 1,4 бар (20 фунт./дюйм.2) в течение 100
часов согласно ASTM D-942.
•
Рекомендуемые свойства: противоокислительные, антикоррозийные,
устойчивость к сверхвысокому давлению.
ШАГ 7: ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для гарантирования долгого срока служьы рекомендуется проводить
техническое обслуживание каждые 6 месяцев. Разберите муфту, удалите
отработанную смазку и произведите полную очистку. Проведите визуальный
осмотр всех деталей. Замените изношенные части. Набейте муфту смазкой
вручную и повторите действия шага 6.
ШАГ 8: ДЕМОНТАЖ РЕШЕТЧАТОЙ СЕТКИ
При необходимости разборки муфты следует снять половины крышки. Начиная с
разрезного конца сетки, осторожно вставьте отвертку в петлю. Используя зубец
для рычага, постепенно подденьте сетку вверх, меняя стороны во время работы.
Рис. 8. Демонтаж решетчатой сетки
ИНФОРМАЦИЯ О ВЗАИМОЗАМЕНЯЕМОСТИ
Компоненты гибких муфт DODGE GRID-LIGN разработаны с обеспечением
взаимозаменяемости с другими компонентами конических муфт с решетчатыми
сетками. Дополнительную информацию см. в таблице 3.
