2
B. Метод с использованием калибра/толщиномера может применяться в
случае отсутствия циферблатного индикатора или слишком малом зазоре
вала; однако, данный метод не является рекомендованным для проверки
юстировки. Произведите проверку при помощи калибров или толщиномера в
четырех точках под углом 90° друг к другу. Производите юстировку до установки
четырех значений в пределах углового смещения, указанных в таблице 1.

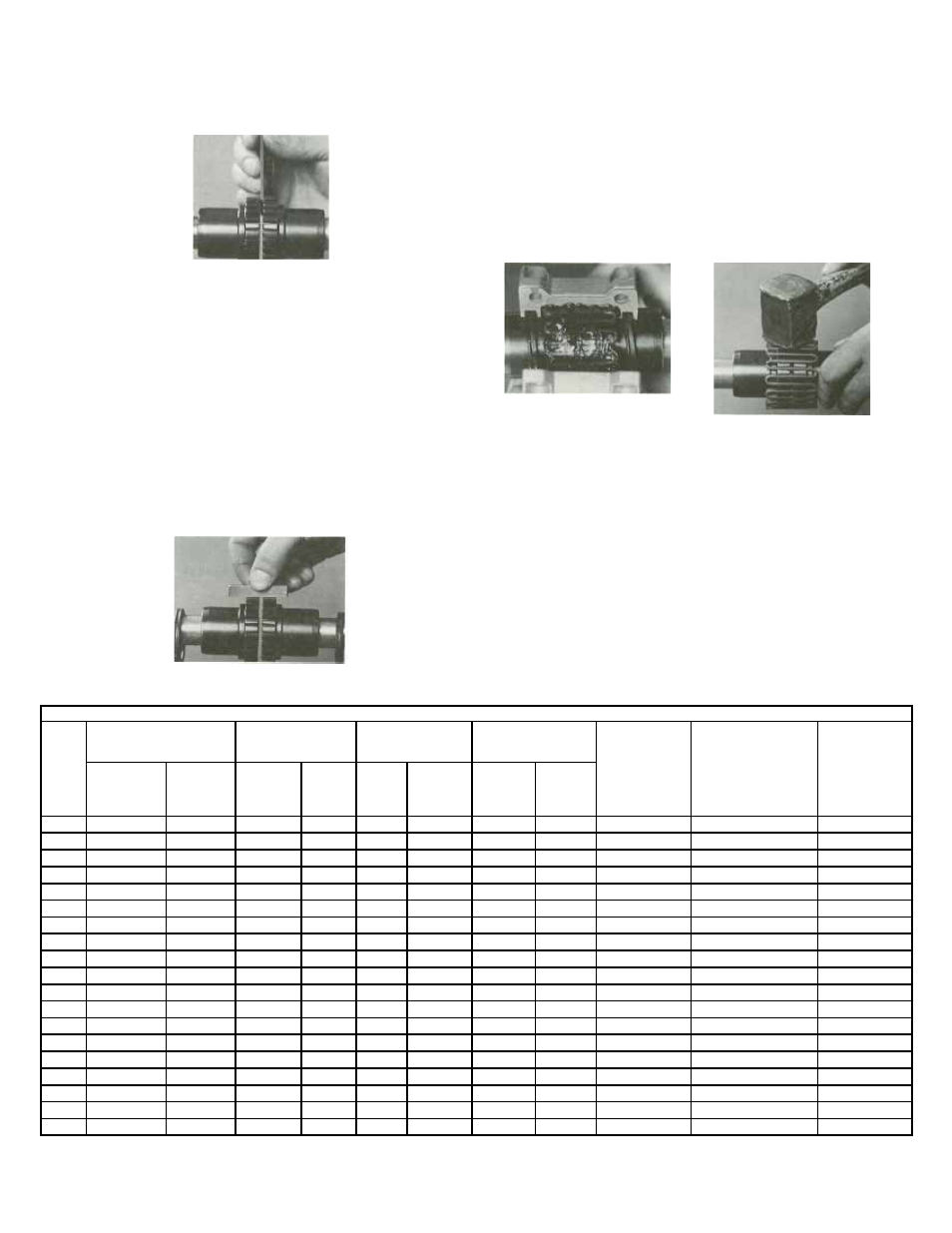

Рис. 3. Метод проверки углового смещения с
использованием толщиномера
ПАРАЛЛЕЛЬНОСТЬ
A. Инструментальный метод является рекомендованным в связи с наибольшей
аккуратностью результатов. Жестко прикрепите циферблатное основание к
одной из ступиц, а кнопка индикатора должна контактировать с наружным
диаметром противоположной ступицы. Поверните обе ступицы на 360°.
Снимите показания индикатора в четырех точках под углом 90° друг от друга.
Производите юстировку до установки четырех значений в пределах значений
параллельного смещения, указанных в таблице 1. Для проверки юстировки
переместите циферблатное основание на противоположную ступицу и
повторите действия. Повторно проверьте угловое смещение.
B. Метод с использованием линейки и толщиномера может применяться
в случае отсутствия циферблатного индикатора; однако, данный метод не
рекомендуется в качестве точного для проверки юстировки. Производите
юстировку до обеспечения перепендикулярности размещения линейки
на диаметрах обеих наружных зубцов. Повторите данные действия в 3
дополнительных точках под углом 90° друг от друга. Пределы параллельного
смещения см. в таблице 1. Повторно проверьте угловое смещение.
Рис. 4. Метод проверки параллельного смещения с
использованием линейки и толщиномера
ШАГ 5: СБОРКА СТАНДАРТНОЙ РЕШЕТЧАТОЙ СЕТКИ
A. Сборка муфты T10 (с сомкнутой, горизонтально разрезной крышкой):
a) перед вставкой решетчатой сетки, вручную набейте зубцы ступицы
смазочным веществом. (Указания по типу и количеству смазочного вещества
см. в таблицах 1 и 2). Насадите решетчатые сетки на ступицы и, начиная с
одного конца, проведите изгибы сетки между зубцами. Простучите мягкой
колотушкой до посадки. В случае поставки решетчатых сеток из нескольких
сегментов установку следует производить с размещением всех срезанных
концов в одном направлении.
Вручную дополнительно набейте смазку вокруг решетчатой сетки и в
промежутки сетки после завершения монтажа. Важные замечания по
смазыванию см. в шаге 7.
Набивание смазки Вставка решетчатой сетки
Рис. 5. Набивка смазки и вставка решетчатой сетки.
b) расположите два уплотнения крышки на ступицу и выровняйте с канавками в
полукрышке. Уложите прокладки на фланцы нижней полукрышки. Соберите
крышку с отметками на одной стороне. Установите крепежные элементы в
половины крышки со стороной гаек рядом с ближайшей к болту смазочной
пробкой. (В данном положении являются самоудерживающимися и не
требуют использования ключа). Затяните крепления с крутящим усилием
для болта крышки T10, см. таблицу 1. (Размеры 1020-1090 имеют грани,
фиксирующие гайку в крышке)
ПРИМЕЧАНИЕ: Муфта T10 может устанавливаться на вертикальных
или наклонных валах. При подобной установке следует собрать
половины крышки с использованием упора антивращения и
совместить отметки к или по верхней стороне. (См. ниже).
Таблица 1. Рекомендованные эксплуатационные смещения
Размер
Пределы смещения ① Зазор муфты - G
BSE (расстояние
между концами
валов) для T31
BSE (расстояние
между валами) для T35 Крутящее усилие
для затягивания
болтов фланца
проставки (Нм)
Крутящее усилие для
затягивания болтов
крышки
Крутящее усилие для
муфт типа T20, T10, T31,
T35 (Нм)
Масса
консистентной
смазки (фунт.) Параллельное
смещение (in.)
Угловое
смещение
(дюйм.)
Муфты типа
T20, T10
T35 (дюйм.)
Муфты
типа T31
(дюйм.)
Мин.
(дюйм.)
Макс.
(дюйм.)
Мин.
(дюйм.)
Макс.
(дюйм.)
1020T 0,005 0,005 0,125 0,188 3,50 8,00 1,78 4,03 13,55 11,29 0,06
1030T 0,005 0,005 0,125 0,188 3,50 8,50 1,78 4,28 13,55 11,29 0,06
1040T 0,005 0,005 0,125 0,188 3,50 8,50 1,78 4,28 13,55 11,29 0,12
1050T 0,005 0,005 0,125 0,188 4,38 8,50 2,22 4,28 28,24 22,59 0,12
1060T 0,010 0,010 0,125 0,188 5,00 13,00 2,53 6,53 49,71 22,59 0,25
1070T 0,010 0,010 0,125 0,188 5,00 13,00 2,53 6,53 49,71 22,59 0,25
1080T 0,010 0,010 0,125 0,188 7,25 16,00 3,66 8,03 93,21 22,59 0,38
1090T 0,012 0,012 0,125 0,188 7,25 16,00 3,66 8,03 185,3 22,59 0,56
1100T 0,012 0,012 0,188 0,250 8,00 16,00 3,93 7,93 332,2 29,37 0,94
1110T 0,012 0,012 0,188 0,250 8,25 16,00 4,80 7,93 332,2 29,37 1,12
1120T 0,012 0,012 0,375 0,375 9,69 16,00 5,78 7,65 921,95 73,44 1,60
1130T 0,012 0,012 0,375 0,375 10,12 16,00 6,53 7,90 1315,14 73,44 2,00
1140T 0,012 0,012 0,375 0,375 10,50 16,00 7,40 7,90 1843,9 73,44 2,50
1150T 0,012 0,016 0,375 0,375 13,50 14,75 6,65 7,28 610,11 73,44 4,30
1160T 0,012 0,018 0,375 0,375 13,50 16,00 6,65 7,90 610,11 73,44 6,20
1170T 0,012 0,02 0,375 0,375 15,00 17,50 7,40 8,65 921,95 146,88 7,70
1180T 0,015 0,022 0,375 0,375 15,75 19,31 7,78 9,56 1315,14 146,88 8,30
1190T 0,015 0,024 0,375 0,375 16,00 20,88 8,00 10,34 1843,91 146,88 9,70
1200T 0,015 0,027 0,375 0,375 17,50 22,50 8,80 11,15 1843,91 259,86 12,40
① Приведенные значения являются рекомендованными ограничениями смещения при монтаже. С увеличением эксплуатационного смещения уменьшается срок
службы муфты.
