20
Монтаж внешнего блока
Внешний блок должен быть установлен на крепкую и
надежную стену и закреплен.
Перед присоединением труб и кабелей следует: выбрать
оптимальное расположение на стене, предусмотрев
пространство для удобства технического обслуживания.
Прикрутите кронштейн к стене с помощью анкеров,
подбор которых зависит от типа стены.
Используйте большее количество анкеров, чем обычно
требуется для такого веса, чтобы избежать вибрирования в
ходе работы и чтобы обеспечить надежное крепление
кондиционера надолго.
Блок должен быть установлен в соответствии с ограничениями и правилами Вашей страны.

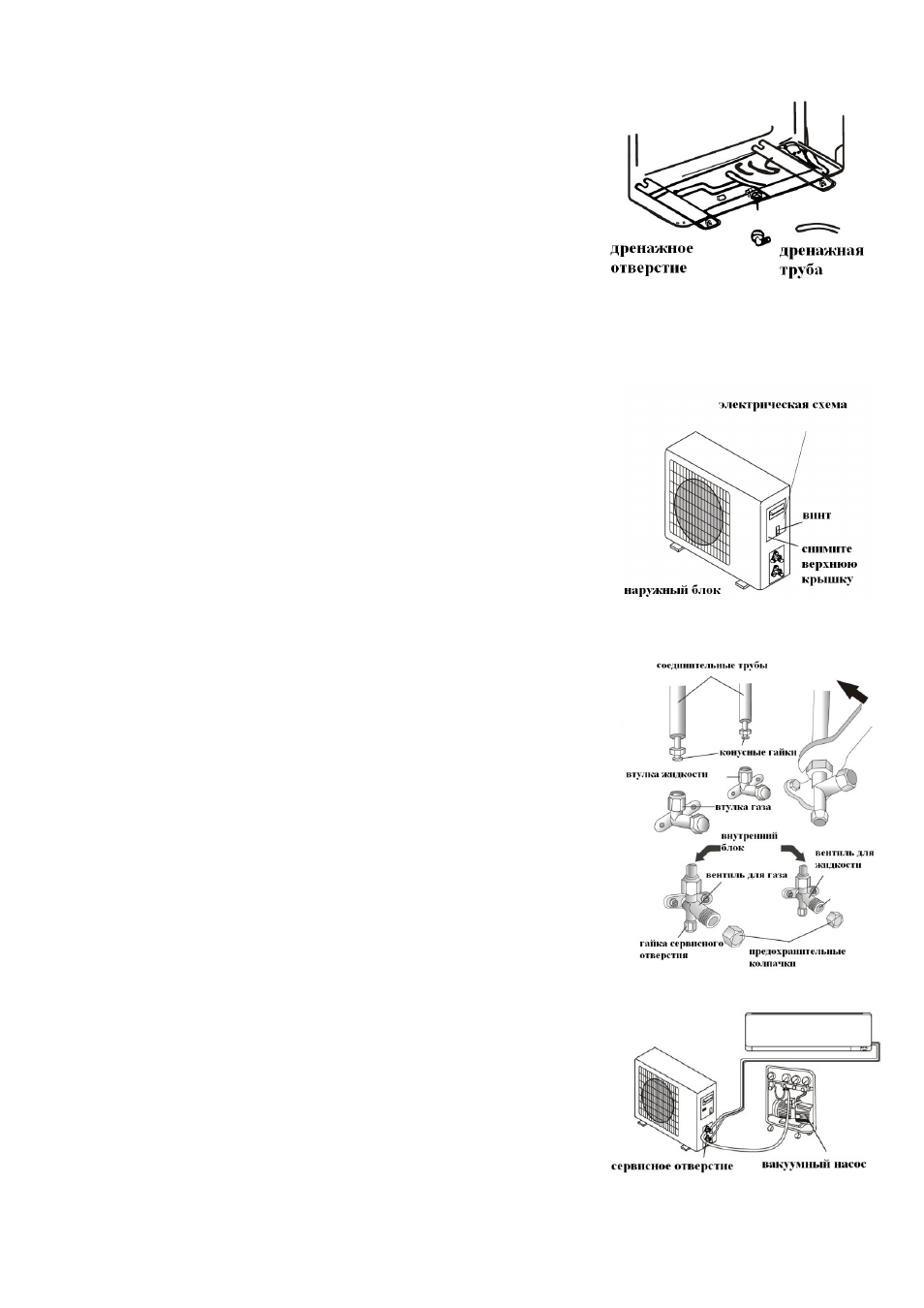

Дренаж конденсата наружного блока (только для моделей с тепловым насосом)
Конденсат и лёд, образовавшийся во внешнем блоке,
может быть выведен через сливную трубу.
1.
Дренажное отверстие должно находиться в 25
миллиметровом отверстии блока, как показано на
рисунке.
2.
Соедините сливную трубу и сливное отверстие.
Позаботьтесь о том, чтобы вода сливалась в подходящее
для этого место.
Электрические соединения
1. Снимите крышку.
2. Подсоедините провода кабеля к клеммной табличке, используя ту же нумерацию, что и во
внутреннем блоке.
3. Для
наладки электрических соединений изучите
электрическую схему на задней поверхности крышки.
4. Зафиксируйте кабели тросовым зажимом.
5. Обеспечьте надежное заземление.
6. Закройте крышку.
Соединение труб
Вверните конусные гайки в наружный блок, выполняя ту
же последовательность действий, что и для внутреннего блока.
Чтобы избежать протечки, обратите внимание на
следующие моменты:
1.
Затяните конусные гайки с помощью двух ключей.
Старайтесь не повредить трубы.
2.
Если вращающийся момент недостаточно затянут, может
возникнуть протечка. При чрезмерном затягивании
вращающегося момента также вероятна протечка,
поскольку фланец может быть поврежден.
3.
Наиболее надежное крепление обеспечивается с
помощью использования ключа с ограничением по
крутящему моменту и нераздвижного гаечного
ключа.
