Polaris PS 0911Bi - Инструкция (Страница 19)

19

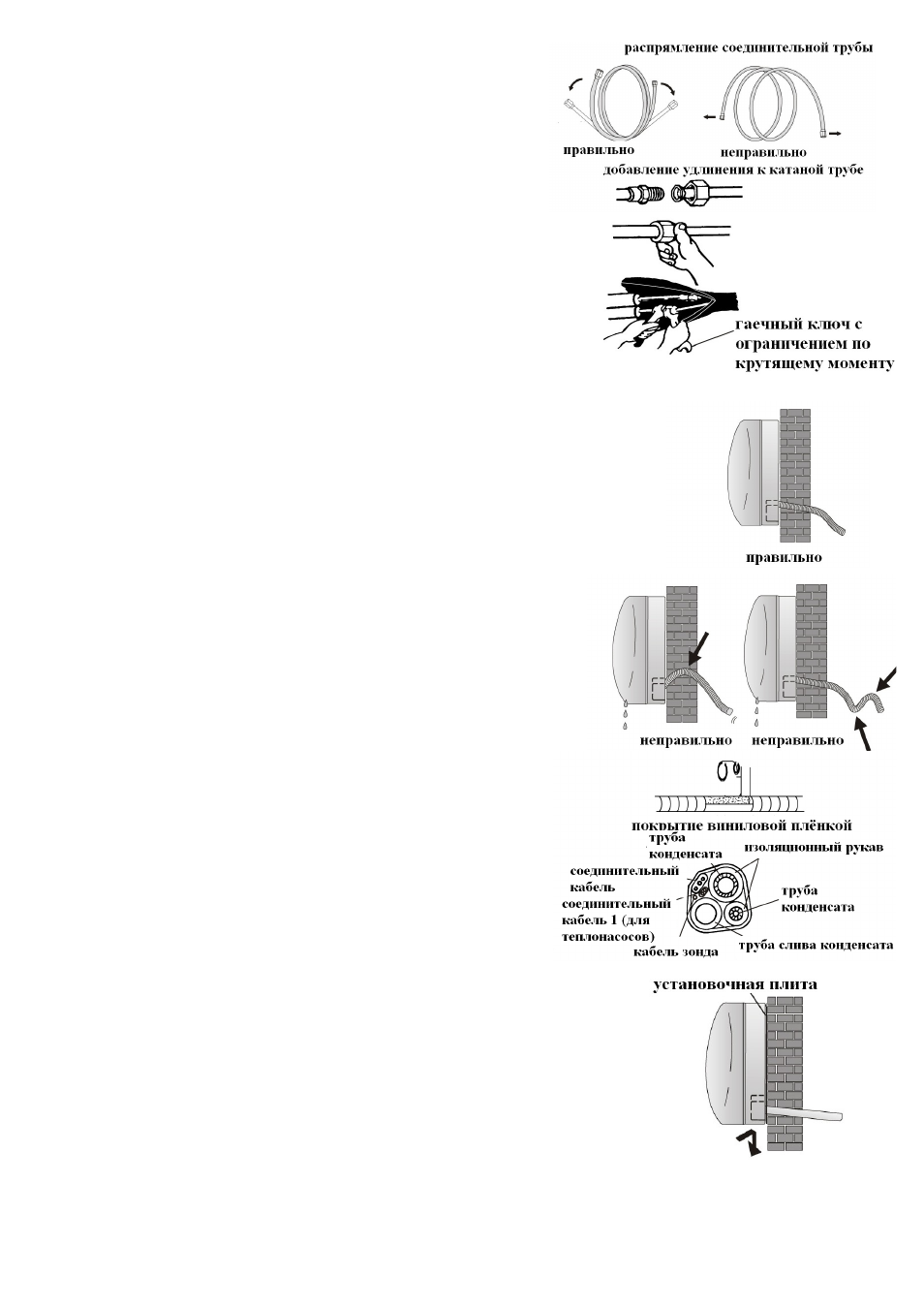

• Если труба часто подвергается сгибанию или
растяжению, она утратит свою гибкость. Не
следует сгибать трубу более трех раз в одном
месте.
• Разворачивайте свернутую трубу, осторожно
распрямляя ее, как показано на рисунке.
Соединение с внутренним блоком
1.
Удалите колпачок с трубы внутреннего блока
(проверьте, чтобы внутрь не попали загрязнения).
2.
Вставьте конусную гайку и установите фланец на
самый конец соединительной трубы.
3.
Закрепите соединение с помощью двух гаечных
ключей, работая в противоположных
направлениях.
Дренаж конденсата внутреннего блока
Дренаж конденсата внутреннего блока необходим для успешного
монтажа.
1.
Установите сливной шланг под трубой, стараясь не создавать
сифон.
2.
Сливной шланг должен быть наклонен для обеспечения слива.
3.
Не сгибайте сливной шланг, не оставляйте его висеть, не
сворачивайте и не опускайте его конец в воду. Если к
сливному
шлангу добавлено удлинение,
удостоверьтесь, место соединения обмотано
изоляцией.
4.
Если трубы идут вправо, электрический кабель и
сливной шланг должны быть обмотаны изоляцией и
прикреплены в задней части блока к трубам.
1) Вставьте соединение труб в соответствующее отверстие
2) Нажмите, чтобы присоединить трубы к основанию.
Монтаж внутреннего блока
После монтажа труб, произведенного в
соответствии с инструкциями, проведите
соединительные кабели. Затем установите сливную
трубу. Затем обмотайте трубу, кабеля и сливную трубу
изолирующим материалом.
1. Подготовьте трубы, кабели и сливной шланг.
2. Обмотайте
соединительные части труб
изоляцией, защитив сверху виниловой плёнкой.
3. Проведите связанные трубы, кабеля и сливную трубу
через отверстие в стене и надежно закрепите
внутренний блок на верхней части установочной
плиты.
4. Плотно прижмите нижнюю часть внутреннего блока к
установочной плите.
