Установка Rack Access PX
3
Компоненты передней и задней
панелей
Передняя панель
Для установки устройства Rack Access PX
в монтажный шкаф APC без использования U-
отсеков воспользуйтесь монтажными штифтами,
расположенными на передней панели устройства.

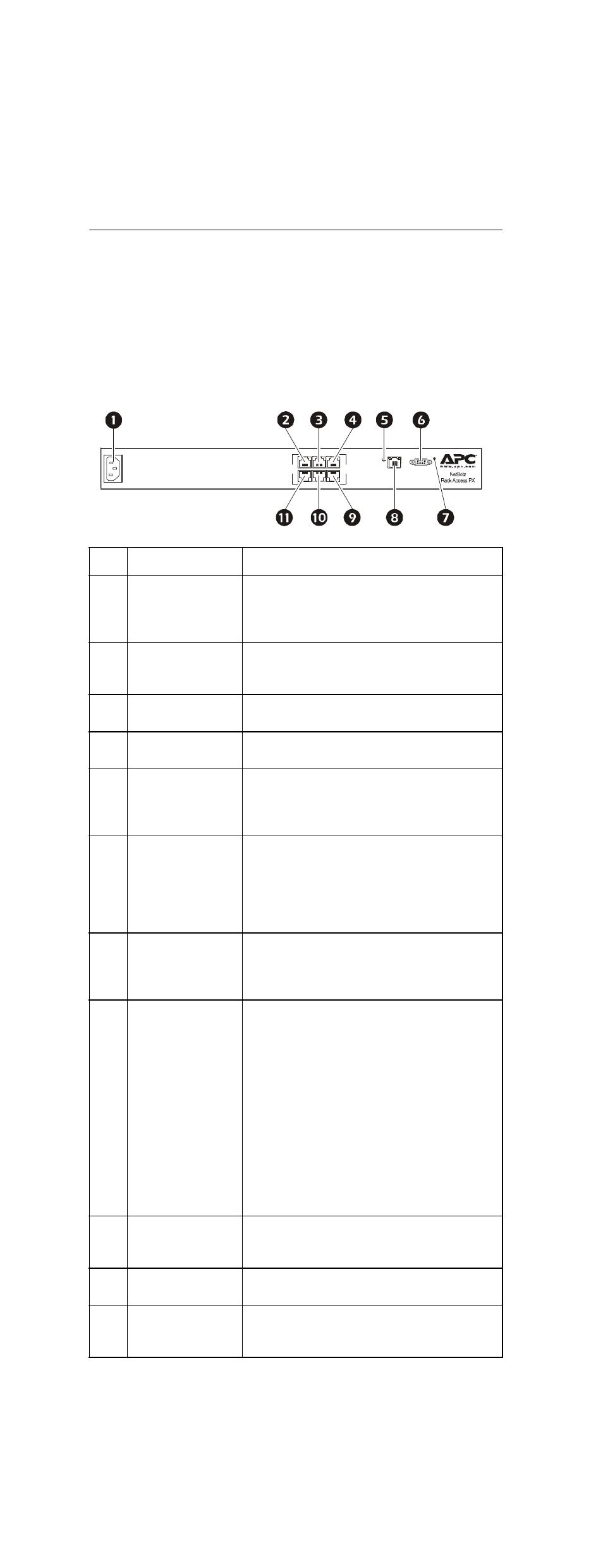

Задняя панель
Компонент
Описание
Входной разъем
линии
переменного
тока
Подача питания на устройство Rack
Access PX (информацию о
напряжении см. в разделе
Порт замка
передней
дверцы
Порт, используемый для
взаимодействия с передним замком.
Периферийный
порт
Подключение дополнительного
устройства.
Порт замка
задней дверцы
Порт, используемый для
взаимодействия с задним замком.
Индикатор
питания
Указывает на наличие или отсутствие
питания блока (зеленый – питание
подается; не горит – питание
отключено).
Порт консоли
RS-232
Последовательный порт,
используемый для конфигурирования
исходных сетевых настроек с
помощью прилагаемого кабеля для
настройки (номер по каталогу APC
940-0103).
Кнопка “Reset”
(Сброс)
Восстановление исходных настроек
устройства Rack Access PX; эта
кнопка не изменяет данных
конфигурации.
Сетевой порт
10/100 Base-T
Подключение устройства Rack Access
PX к сети. Индикаторы “Status”
(Состояние) и “Link” (Связь)
показывают сетевой трафик.
• Индикатор “Status”: мигает
оранжевым и зеленым при запуске;
показывает состояние подключения
к сети (горящий зеленый – IP-адрес
принят; мигающий зеленый –
попытка получения IP-адреса).
• Индикатор “Link”: мигает, указывая
на сетевой трафик (зеленый – работа
со скоростью 10 Мбит/с; оранжевый
– работа со скоростью 100 Мбит/с).
Порт датчика
задней дверцы
Порт, используемый для
взаимодействия с датчиком задней
дверцы.
Порт сигнала
Подключение дополнительного
сигнального маячка (AP9324).
Порт датчика
передней
дверцы
Порт, используемый для
взаимодействия с датчиком передней
дверцы.
Rear
Door
Power
AC Line In
96 00- 8-N- 1
10 = G ree n
10 0 = Ora nge
10 /100 Base- T
Netwo rk Po rt
Statu s
Lin k
RX/TX
Rese t
RS232 Con sole Por t
Beacon
Lock
Peripheral
Switch
Front
Door
Lock
Switch
