Эксплуатация модульного блока распределения питания
28

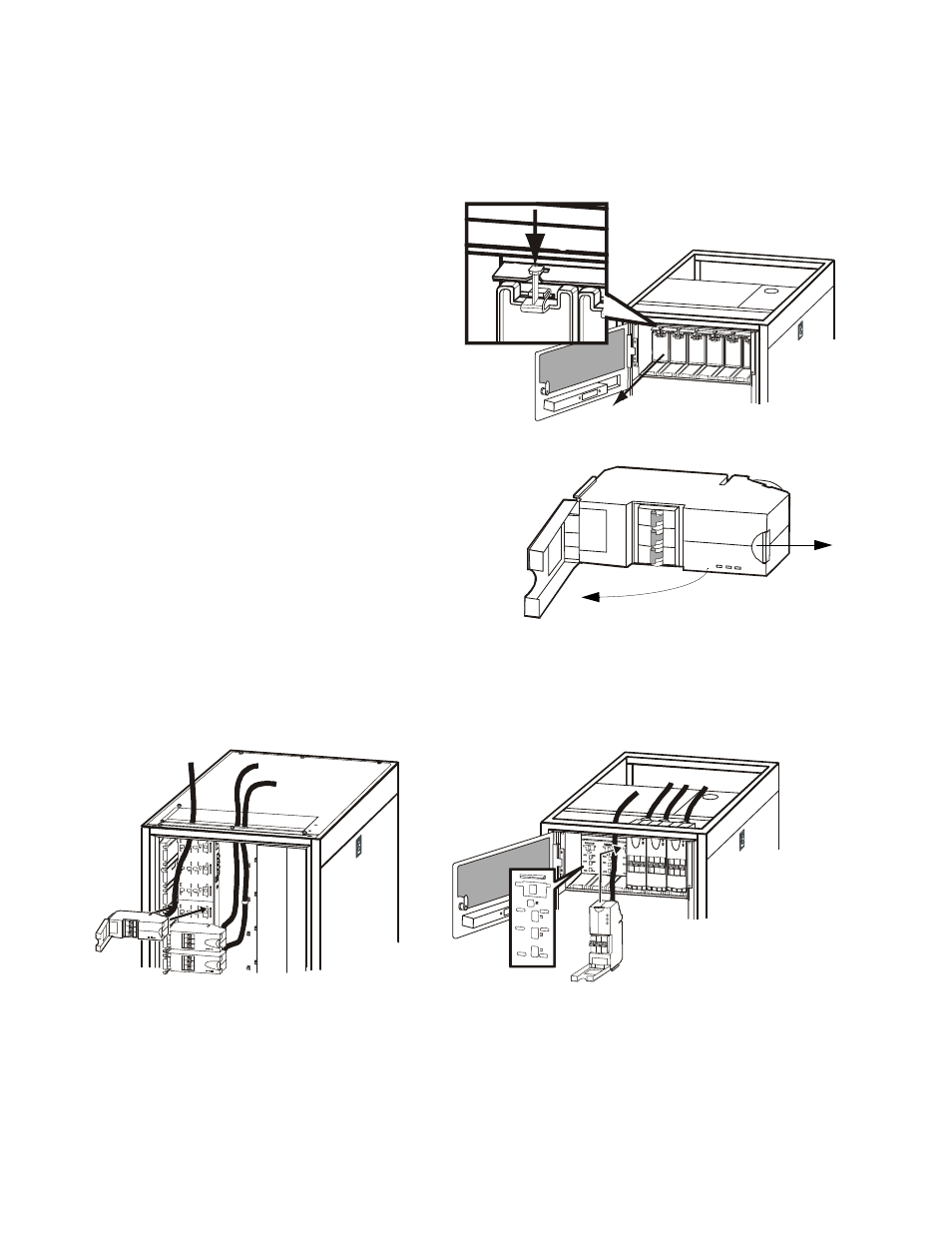

Снятие панели-заглушки
Примечание. 1. При отсутствии модуля распределения питания (PDM) сертифицированные
организацией UL модульные устройства распределения питания (PDU) PDPM72F-5U
и PDPM72F-R поставляются с установленными панелями-заглушками.
2. Не выбрасывайте панели-заглушки. Они могут потребоваться позднее.
1 Надавите на зажим, чтобы освободить
панель-заглушку.
2 Извлеките панель из устройства.
Установка модуля
1 Убедитесь, что все автоматические выключатели
установлены в положение
OFF
(ВЫКЛ).
2 Нажмите красную кнопку для разблокировки защелки.
3 Откройте защелку.
4 Пропустите кабели через верхнее отверстие шкафа и через кабельные каналы (при наличии)
в верхней части стоек.
5 Оставьте не менее 7 дюймов (178 см) свободного кабеля, подключенного к модулю. Эта свободная
часть кабеля необходима при перемещении модуля. Рекомендуется оставлять от 10 до 20 дюймов
(от 254 до 508 мм), но в связи с ограничениями пространства при установке PDU и различными
диаметрами кабеля длина свободной части кабеля может различаться.
1
2
3
2
1
4
Вертикальная распределительная
панель в стойке
Горизонтальная распределительная
панель в стойке
Токопроводящая шина
4
