Монтажный комплект для HP L-class Server – AR8013A
4. Инструкции по креплению задних держателей к рельсам HP (337079-L) см. в действии 5 раздела
“Установка полозьев для оборудования HP в монтажный шкаф SX” на стр. 4.

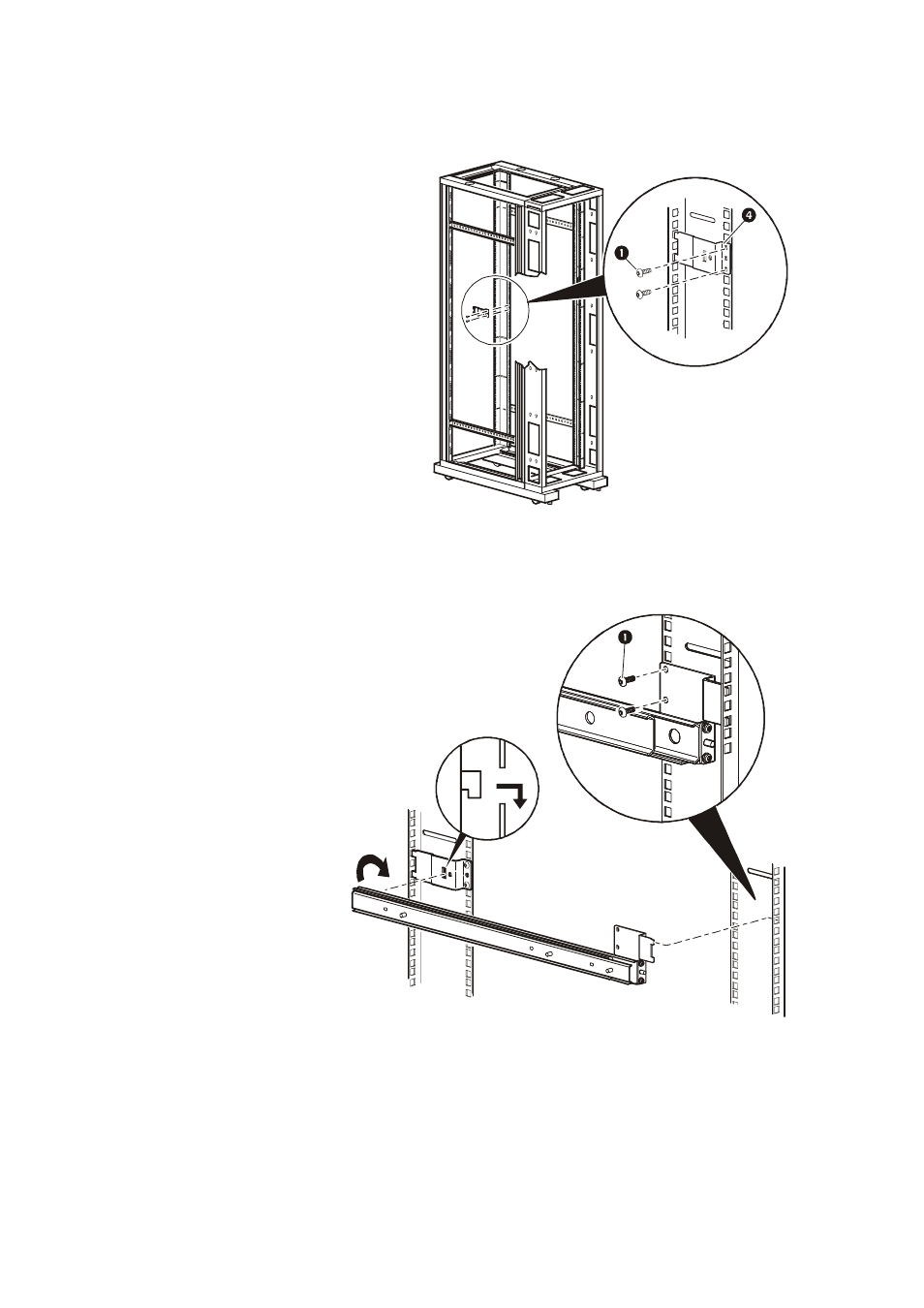

3. Установите переднюю крепежную
скобу держателя
на левой
передней стороне крепежного фланца,
используя два винты Torx M6 x 12
.
Повторите это действие для правой
стороны.
5. Прикрепите левый рельс
HP (337079-L) к стойке.
a. Установите фиксатор
задней крепежной скобы
в отверстия на задней
стороне стойки.
б. Наклоните верхнюю
часть рельса вперед и
зацепите его L-
образный соединитель
за прорезь на передней
крепежной скобе
держателя.
в. Закрепите заднюю скобу
держателя на стойке,
используя два винты
Torx M6 x 12
.
6. Повторите действ. 5a-5в
для правой стороны.
