Монтажный комплект для HP L-class Server – AR8013A 5

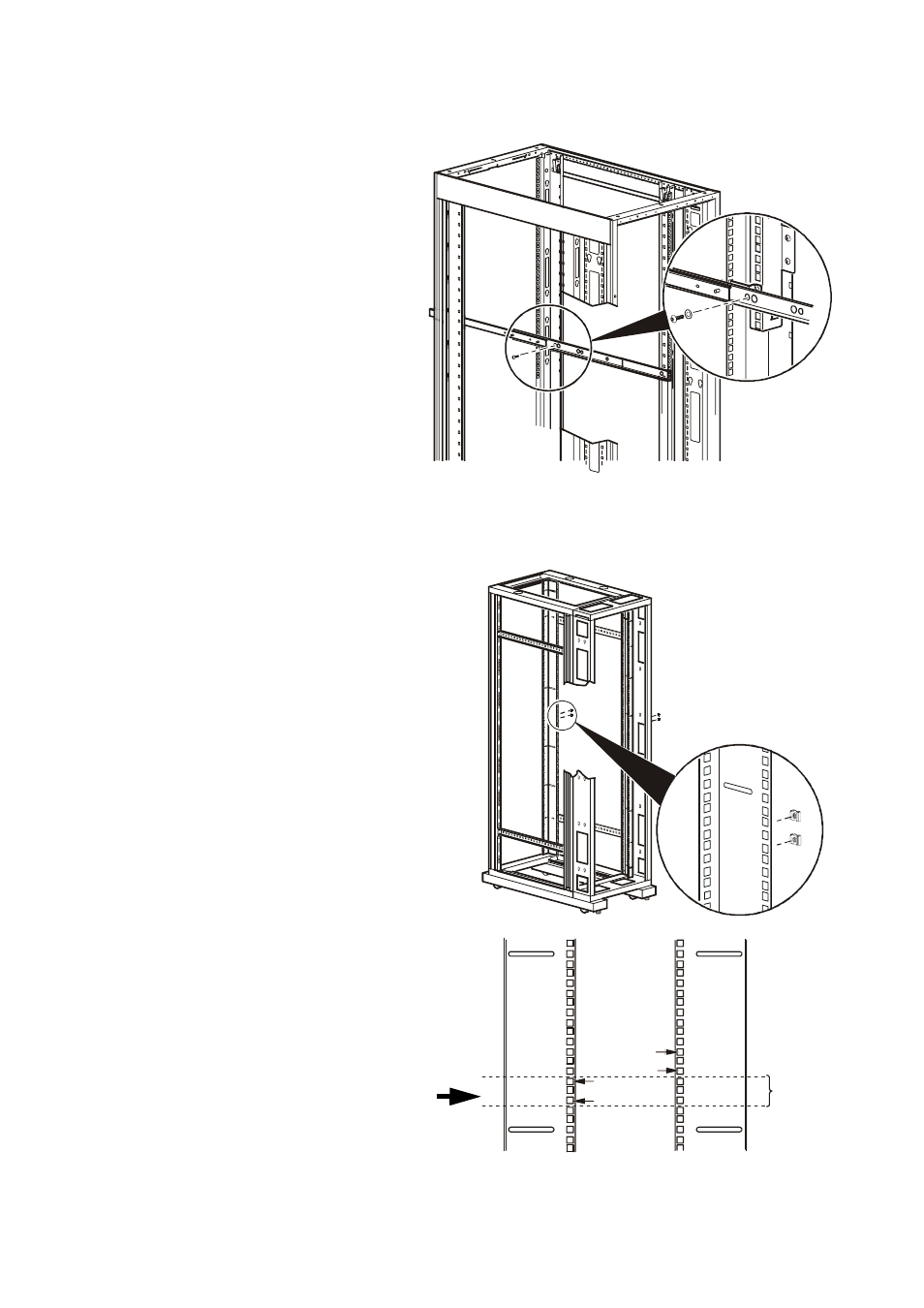

8. Выдвиньте левый рельс на его
полную длину и вставьте болт
M5 x 16 с шайбой (поставляется
компанией HP) в направляющий
рельс и переднюю скобу
держателя.
9. Повторите действие 8 для
правой стороны.
10. Перейдите к разделу “Установка
полки с полозьями HP” на стр. 7.
Установка полозьев для оборудования HP в монтажный шкаф VX
ns
09
34
a
1. Установите две гайки в обойме  в
передние крепежные фланцы и две
гайки в задние крепежные фланцы,
расположив их на один стандартный
отсек выше, чем передние монтажные
гайки.
2. Повторите действие 1 для
противоположной стороны
монтажного шкафа.
ns
04
2
4a
ns
04
21
a
Передняя
сторона
монтажного
шкафа
Положе-
ние
полки
