Подключение КВМ-коммутатора
(продолжение)
Подключение блока распределения
питания к КВМ-коммутатору (необязательно)
Используйте кабель RJ-45/RJ-12, предназначенный для
подключения КВМ-коммутатора APC к блоку распре-
деления питания APC Switched Rack Power Distribution
Unit (PDU).
Подключите один конец кабеля с разъемом
RJ-45
к порту PDU на КВМ-коммутаторе, а другой
конец кабеля — к последовательному порту RJ-12
на блоке распределения питания APC Switched Rack
PDU.
Подключите шнуры питания целевых устройств к
разъемам блока распределения питания. Подключите
блоки распределения питания к соответствующему
защищенному источнику питания переменного тока.
Подключение локального виртуального
носителя
Подключите виртуальные устройства хранения дан-
ных к любому из пяти портов USB КВМ-коммутатора.
ПРИМЕЧАНИЕ. Чтобы открыть виртуальный
медиасеанс с сервером, сначала необходимо
подключить сервер к коммутатору с помощью
совместимого с виртуальным носителем
серверного модуля (AP5634).
Включение целевых устройств
и коммутатора
Включите все целевые устройства, после чего
включите КВМ-коммутатор.
Дополнительная информация
Дополнительную информацию о подключении
КВМ-коммутатора, настройке программного
обеспечения и безопасности см. во входящем
в комплект поставки коммутатора руководстве
по установке и эксплуатации. Для загрузки по-
следних обновлений программного обеспечения
и микропрограммы КВМ-коммутатора посетите
веб-сайт www.apc.com.
Телефонная
сеть

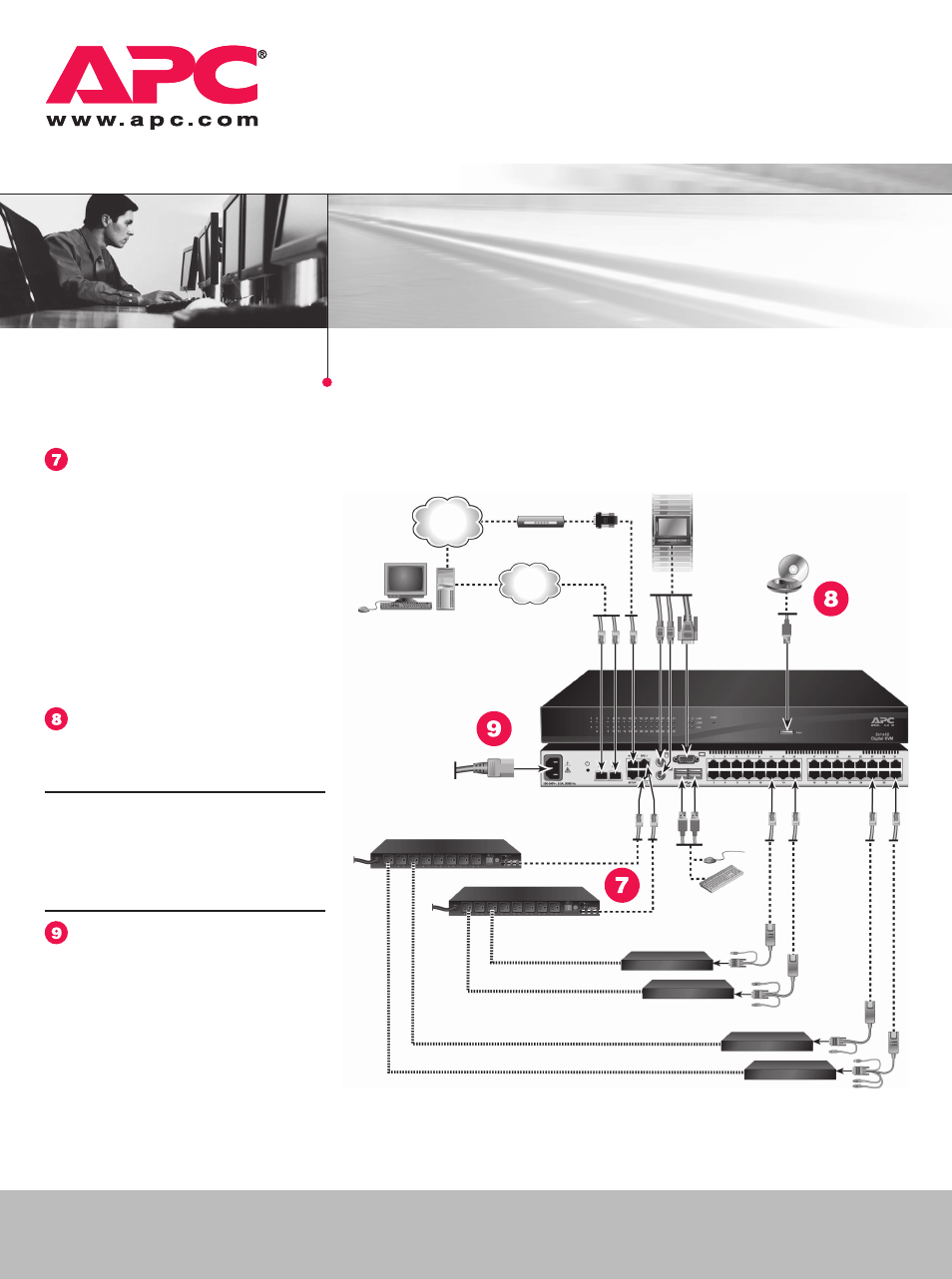

Блоки распределения питания
Сеть
Ethernet
Модем
Стойка с ЖК-монитором
Локальное
подключение USB
Серверные
модули
Серверы
Кабель RJ-45/RJ-12
КВМ-коммутатор
Локальный виртуальный
носитель
