Информацию о доступе к центру технической поддержки компании APC см. по адресу www.apc.com

©2008 APC Corporation.

Все права защищены.

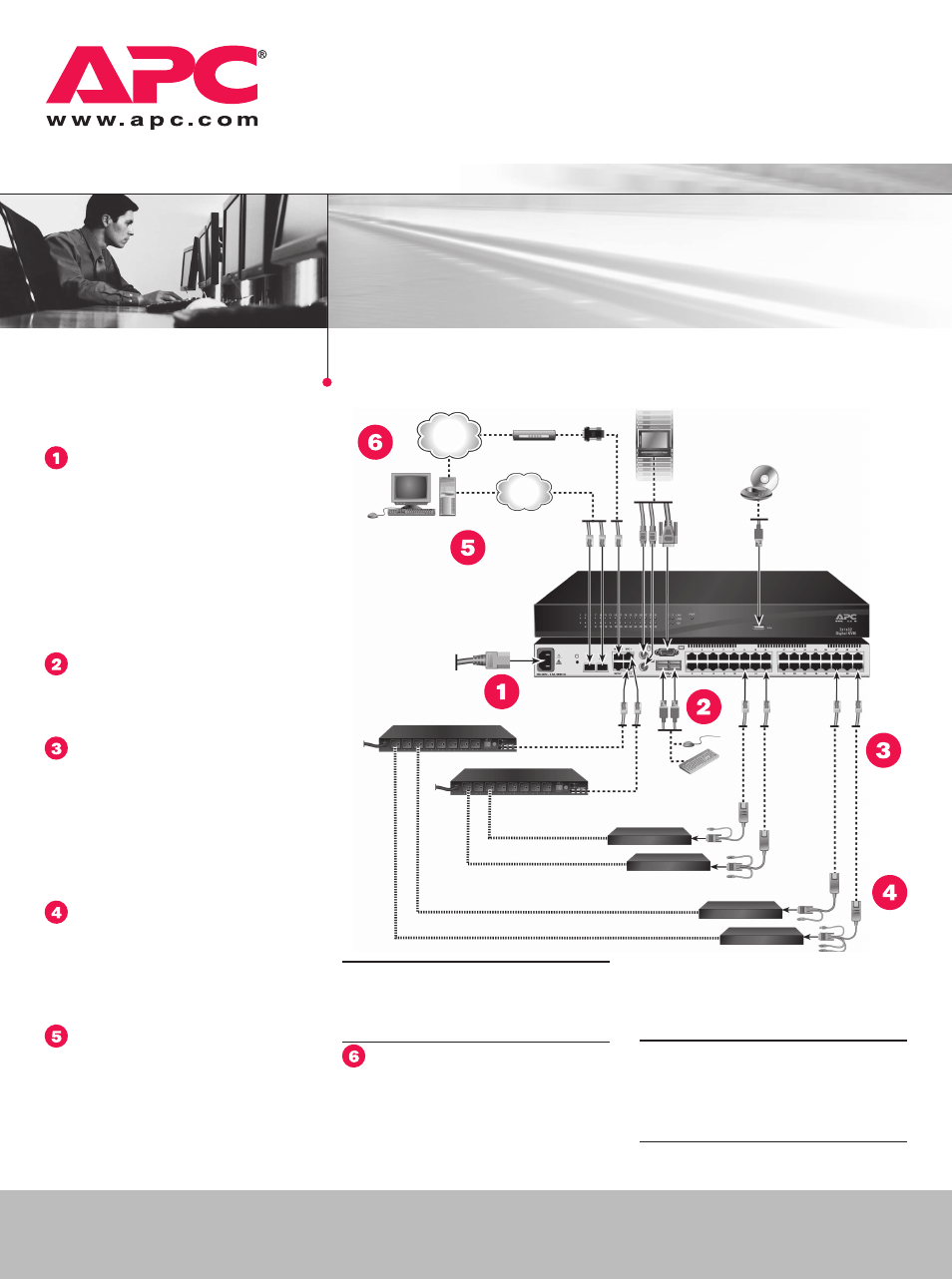

Подключение КВМ-коммутатора

Краткое руководство по установке

КВМ-коммутатор

Цифровые КВМ-коммутаторы 2x1x32 | 8x1x32

Приведенные ниже инструкции помогут

подключить КВМ-коммутатор.

Для получения дополнительной информации

обратитесь в центр технической

поддержки компании APC.

Подключение питания к КВМ-коммутатору

Выключите питание всех серверов, которые

предполагается включить в систему КВМ-

коммутации. Возьмите шнур питания,

входящий в комплект поставки КВМ-коммутатора.

Подключите один конец шнура питания к разъему

питания, расположенному на задней панели

КВМ-коммутатора. Подключите другой конец

к соответствующему защищенному источнику

питания переменного тока.

Подключение к локальному порту

Подключите кабели монитора VGA, клавиатуры

и мыши (PS/2 или USB) к имеющим соответствую-

щее обозначение портам КВМ-коммутатора.

Подключение серверного модуля

к КВМ-коммутатору

Выберите один из свободных портов,

расположенных на задней панели КВМ-

коммутатора. Подключите один конец кабеля

CAT5 (4

пары, длина до 45 метров или 150 футов)

к нумерованному порту, а другой конец — к разъему

RJ-45

серверного модуля.

Подключение сервера к серверному

модулю

Подключите серверный модуль к соответствующим

портам на задней панели сервера. Повторите

данную процедуру для всех серверов, которые

планируется подключить к КВМ-коммутатору.

Подключение сетевых и удаленных

пользователей

Подключите кабель CAT5 сети Ethernet к порту

LAN,

расположенному на задней панели КВМ-

коммутатора. Данный порт предназначен для

предоставления доступа пользователям сети.

MODEM,

расположенному на задней панели

КВМ-коммутатора. Подключите другой конец

к адаптеру RJ-45 – DB-9 (штырьковый), который

затем подключается к модему.

ПРИМЕЧАНИЕ. При использовании модемного

подключения производительность

КВМ-коммутатора будет ограничена по

сравнению с подключением по локальной сети.

(продолжение на обратной стороне)

Телефонная

сеть

Блоки распределения питания

Сеть

Ethernet

Модем

Стойка с ЖК-

монитором

Локальное

подключение USB

Серверные

модули

Серверы

КВМ-коммутатор

ПРИМЕЧАНИЕ. Для настройки параметров

сети через локальный порт используйте

экранный дисплей (OSD).

Подключение внешнего модема

(необязательно)

Доступ к КВМ-коммутатору также может

быть обеспечен с помощью совместимого со

стандартами ITU V.92, V.90 или V.34 модема.

Подключите один конец кабеля RJ-45 к разъему

APC: 990-3262-028
590-794-629A
