Инструкция по эксплуатации Antec Minuet 350
Страница 5
4
УСТАНОВКА ДИСКА
В корпусе имеется откидная корзина для жестких дисков, которую вместе с
дисководом легко вынимать и вставлять. В эту корзину входит три отсека
для дисковых накопителей: один для внешнего накопителя 5.25”, один для
внешнего 3.5” и один для внутреннего дисковода 3.5”.
1. До установки внешних дисковых накопителей, снимите крышки с отсека
для внешних накопителей.
a. Чтобы снять крышку с отсека для внешних накопителей 5.25”,
поставьте корпус к себе лицом и большим пальцем левой руки
крепко нажмите на ЛЕВЫЙ или внешний край левой крышки отсека.
(См. рис. 3)
b. Чтобы снять крышку с отсека для внешних накопителей 3.5”,
поставьте корпус к себе лицом и большим пальцем правой руки
крепко нажмите на ПРАВЫЙ или внешний край правой крышки
отсека. (См. рис. 4).
2. Приподнимите и выдвиньте дисковую корзину из корпуса.
3. Перевернув дисковую корзину лицевой стороной вниз, поместите ее на
ровную поверхность.
Примечание: Прежде чем устанавливать внутреннее устройство 3.5”,
вы можете сначала установить внешние устройства.
4. С лицевой стороны корпуса вставьте внешний накопитель 5.25” в
дисковую корзину. Поскольку дисковая корзина перевернута, ваш
накопитель дисков должен быть тоже перевернут, и, таким образом, его
ориентация станет правильной, как только эта откидная дисковая
корзина будет вставлена в корпус Minuet 350.
5. Совместите нижние задние винтовые отверстия, имеющиеся на
накопителе (по одному с каждой стороны) с двумя винтовыми
отверстиями, имеющимися на корзине (с парой отверстий, ближайших к
лицевой стороне корзины). Закрепите дисковод с помощью
прилагаемых винтов (См. рис. 5).
6. С лицевой стороны корпуса вдвиньте внешнее устройство 3.5” в
дисковую корзину. Поскольку эта дисковая корзина перевернута, ваш
накопитель дисков должен быть тоже перевернут, и, таким образом, его
ориентация станет правильной, как только эта откидная дисковая
корзина будет вставлена в корпус Minuet 350.
7. Совместите нижние задние винтовые отверстия, имеющиеся на
накопителе (по одному с каждой стороны) с двумя винтовыми
отверстиями, имеющимися на корзине, и закрепите дисковод с
помощью прилагаемых винтов (См. рис. 6).
8. Чтобы установить внутреннее устройство 3.5”, найдите два штырька на
одной стороне отсека. Перевернув это устройство вверх ногами и
удерживая его одной рукой под углом 45
о
, совместите два винтовых
отверстия на одной стороне этого устройства со штырьками. Вдвиньте
это устройство в отсек (см. рис. 7).
9. Закрепите другую сторону устройства 3.5” в двух ушках с помощью
прилагаемых винтов (См. рис. 8).
10. Вдвигая корзину обратно в корпус, действуйте медленно и осторожно.
Проследите за тем, чтобы лицевые панели внешних устройств были
правильно совмещены с предназначенными для них отверстиями в
лицевой панели корпуса.
11. Подведите питание к каждому из этих накопителей дисков.

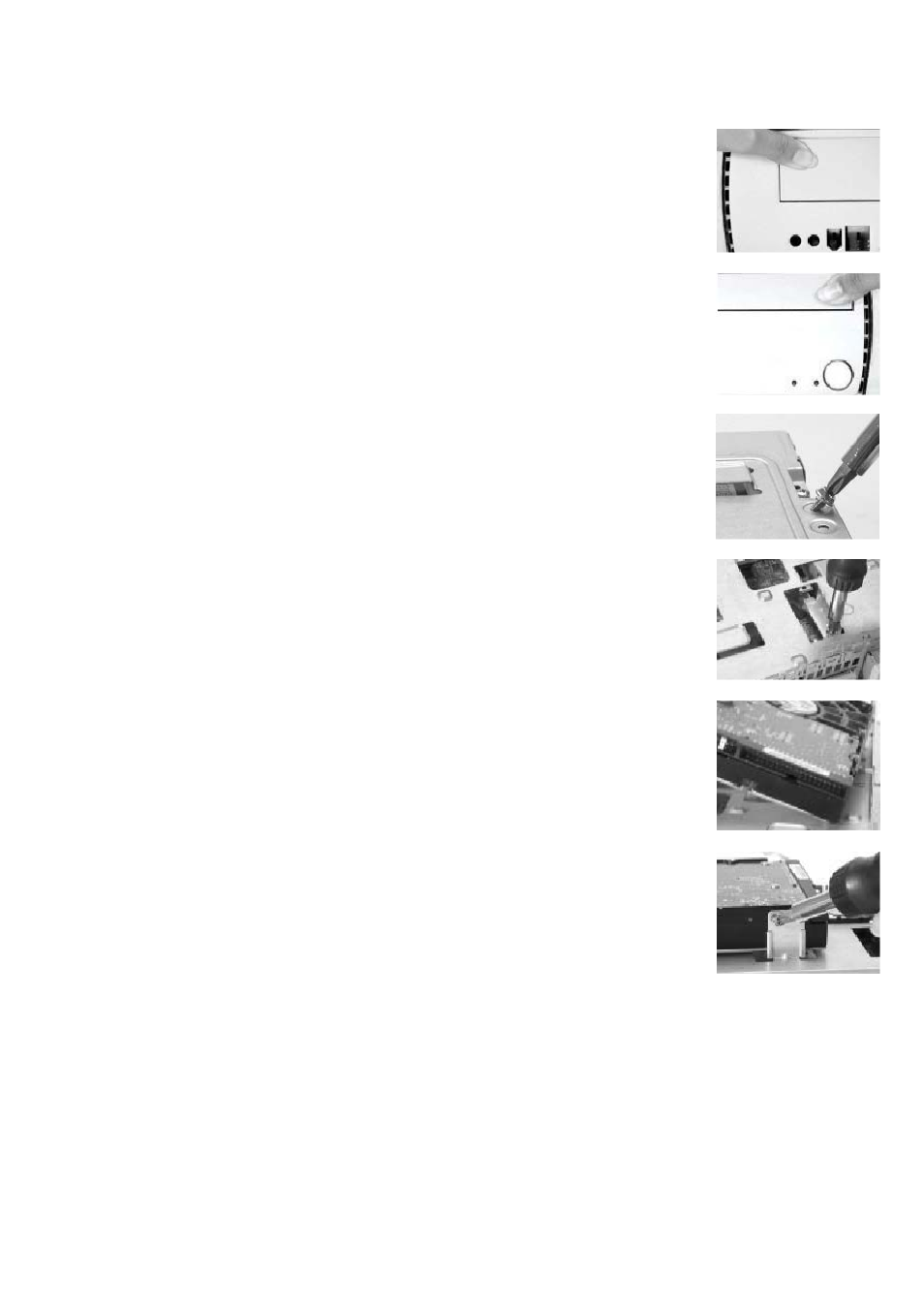

Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
Рис. 8
