3
Подключение USB-портов
Отдельный 10-жильный кабель подсоединен к передним USB-портам. У него стандартный штекер
Intel
® , устроенный таким образом, что его нельзя случайно перевернуть при подключении к
соответствующему стандартному разъему Intel ® на материнской плате. Присоедините
десятижильный кабель к штырькам на материнской плате так, чтобы закрытое отверстие на
разъёме кабеля приходилось напротив отсутствующего штырька на материнской плате.

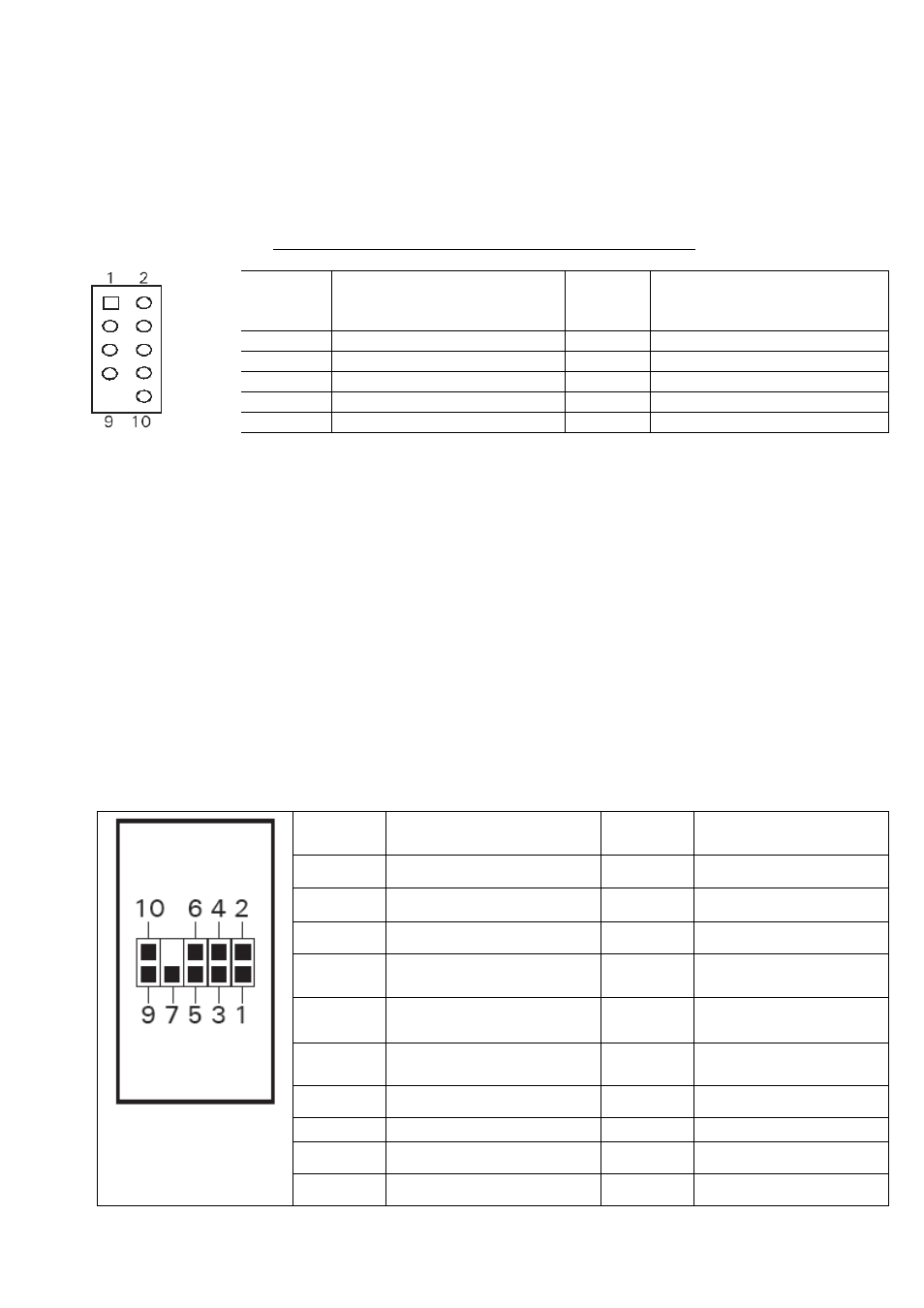

Расположение USB-контактов на материнской плате
Контакт Наименование сигнала Контакт Наименование сигнала
1 USB Питание 1 2 USB Питание 2
3 Отрицательный сигнал 1 4 Отрицательный сигнал 2
5 Положительный сигнал 1 6 Положительный сигнал 2
7 Заземление 1 8 Заземление 2
9 Ключ (нет соединения) 10 Пустой контакт
Примечание: См. в руководстве к материнской плате схему расположения контактов разъема
USB. Убедитесь, что она соответствует приведенной таблице.
Подсоединение устройств к порту eSATA
Этот корпус поставляется с портом eSATA. Он находится на лицевой стороне корпуса и служит
для подсоединения к внешним устройствам с разъемом SATA. Разъем eSATA вы найдете на
кабеле, подсоединенном к передним портам еSATA. Подсоедините его к разъему SATA на
материнской плате.
Подключение аудио-портов (АС’ 97 и HDA)
Имеется 10-контактный стандартный штекер Intel ® AC’ 97 и 10-контактный штекер Intel ® HDA
(аудио-разъем высокого разрешения), вы можете подключить любой из них к материнской плате в
зависимости от ее характеристик. Смотрите нижеследующие инструкции:
Примечание: См. схему расположения выходных контактов для аудиопортов в руководстве к
материнской плате и убедитесь, что она соответствует этой таблице. Даже если ваша система
поддерживает оба аудио стандарта, подсоединить можно только один из этих разъемов, но не
оба.
Контакт
Назначение контакта
(HD AUDIO)
Контакт
Назначение контакта
(AC’97 AUDIO)
1 Микрофон 2 – левый 1 Микрофон - вход
2 Аналоговая земля 2 Земля
3 Микрофон 2 – правый 3 Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения к
сети (NC)
5 Правый выход 5
Линейный выход
(правый)
6
Сигнал автоопределения
от Микрофона 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения к
сети (NC)
8 Ключ (нет контакта) 8 Ключ (нет контакта)
9 Левый выход 9
Линейный выход
(левый)
10
Сигнал автоопределения
от линии 2
10
Линейный выход
(левый)
