15
ПОДКЛЮЧЕНИЯ

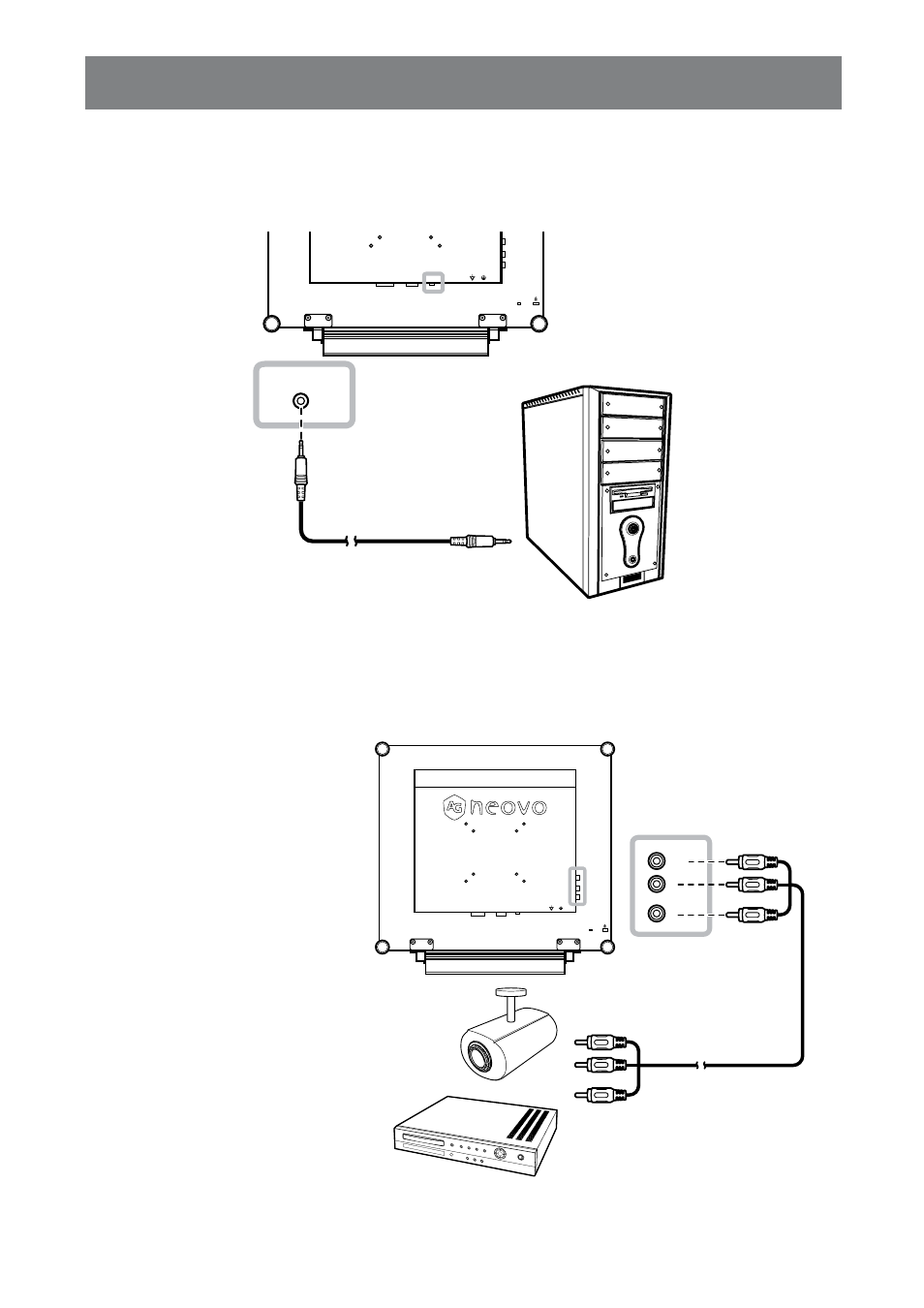

Подключение аудиоустройства
Подключите один разъем аудиокабеля к гнезду аудиовхода на обратной стороне ЖК-монитора, а
другой разъем кабеля — к гнезду аудиовыхода компьютера.
AUDIO IN
2.2.2 Подключение видеокамеры или устройства воспроизведения видео
L
R
RCA
Video
или
Использование кабелей
CVBS
Подключите разъем на одном
конце кабеля CVBS ко входу
КОМПОЗИТНОГО видеосигнала
на ЖК-мониторе, а разъем на
другом конце кабеля — к выходу
КОМПОЗИТНОГО видеосигнала на
устройстве.
Для передачи аудиосигнала
подключите разъемы RCA
к гнездам аудиовхода ЖК-
монитора и гнездам аудиовыхода
подключаемого устройства.
