ОПИСАНИЕ УСТРОЙСТВА

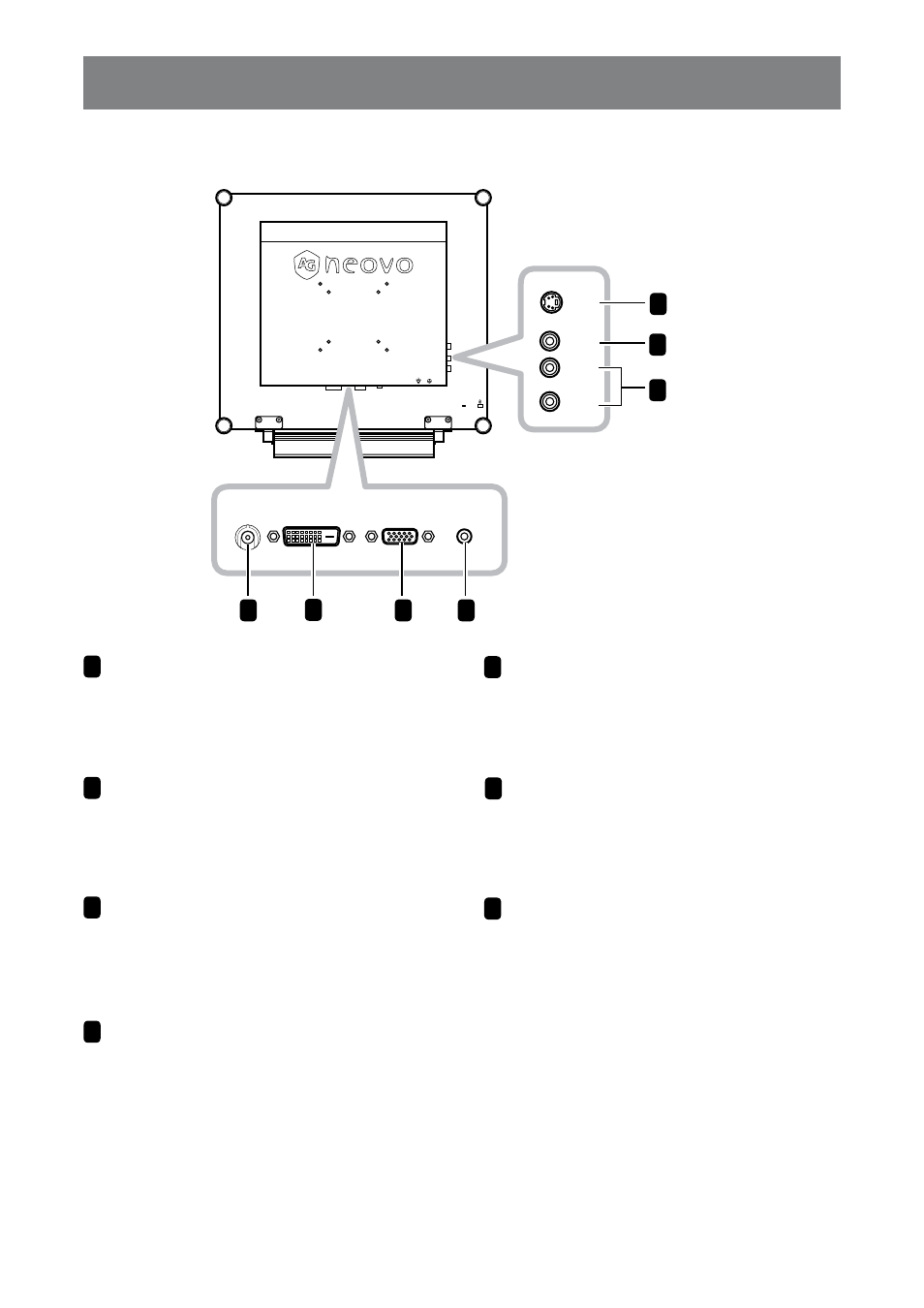

1.3.2 Вид сзади
Разъем питания (постоянный ток)
Служит для подключения шнура питания.
Разъемы композитного видеовхода
Подключение кабелей входного
композитного сигнала CVBS.
Разъем VGA
Служит для подключения ПК с помощью
кабеля VGA для получения аналогового
сигнала.
Разъем S-Video
Подключение кабелей аудиовидеосигнала
S-Video.
Аудиоразъем
Служит для подключения аудиокабеля от
ПК.
Разъем DVI
Служит для подключения ПК с помощью
кабеля DVI для получения цифрового
сигнала.
1
4
3
2
5
7
6
Разъемы композитного аудиовхода
Служит для подключения источника
аудиосигнала CVBS / S-Video с помощью
кабеля с разъемами RCA.
AUDIO IN DVI D-SUB
DC IN
S-VIDEO
L
R
RCA
Video
1 2 3 4
5
7
6
