ПОДКЛЮЧЕНИЯ
AUDIO
IN
L
R
CVBS
IN
OUT
or

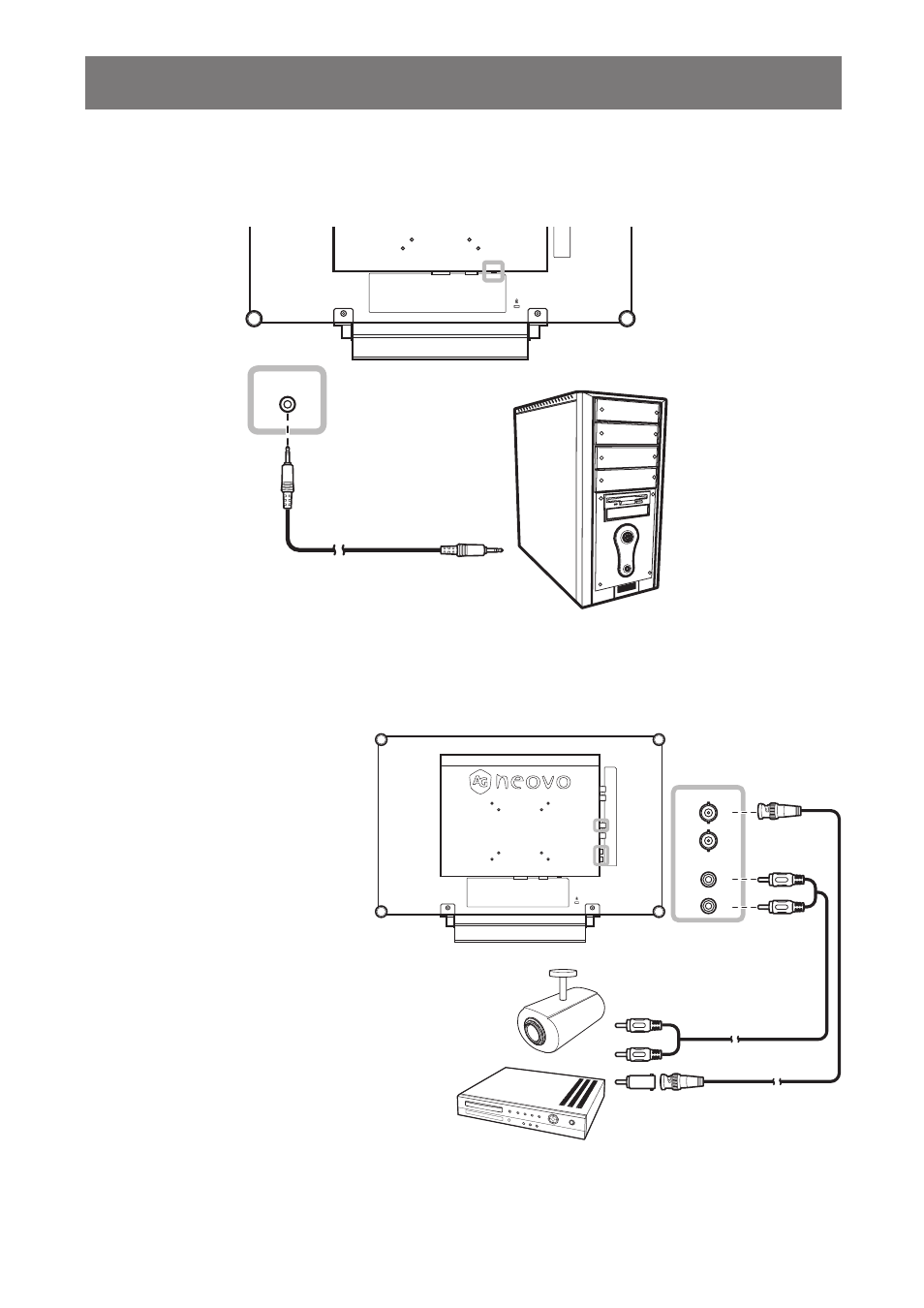

Подключение аудиоустройства
Подключите один разъем аудиокабеля к гнезду аудиовхода на обратной стороне ЖК-монитора, а
другой разъем кабеля — к гнезду аудиовыхода компьютера.
AUDIO IN
2.2.2 Подключение видеокамеры или устройства воспроизведения видео
Использование кабелей
CVBS
Подключите разъем на одном
конце кабеля CVBS к ВХОДУ
КОМПОЗИТНОГО видеосигнала
на ЖК-мониторе, а разъем на
другом конце кабеля – к ВЫХОДУ
КОМПОЗИТНОГО видеосигнала на
устройстве.
Для получения аудиосигнала
подключите кабель RCA к
аудиовходу ЖК-монитора и
аудиовыходу подключаемого
устройства.
или
