12
ОПИСАНИЕ УСТРОЙСТВА

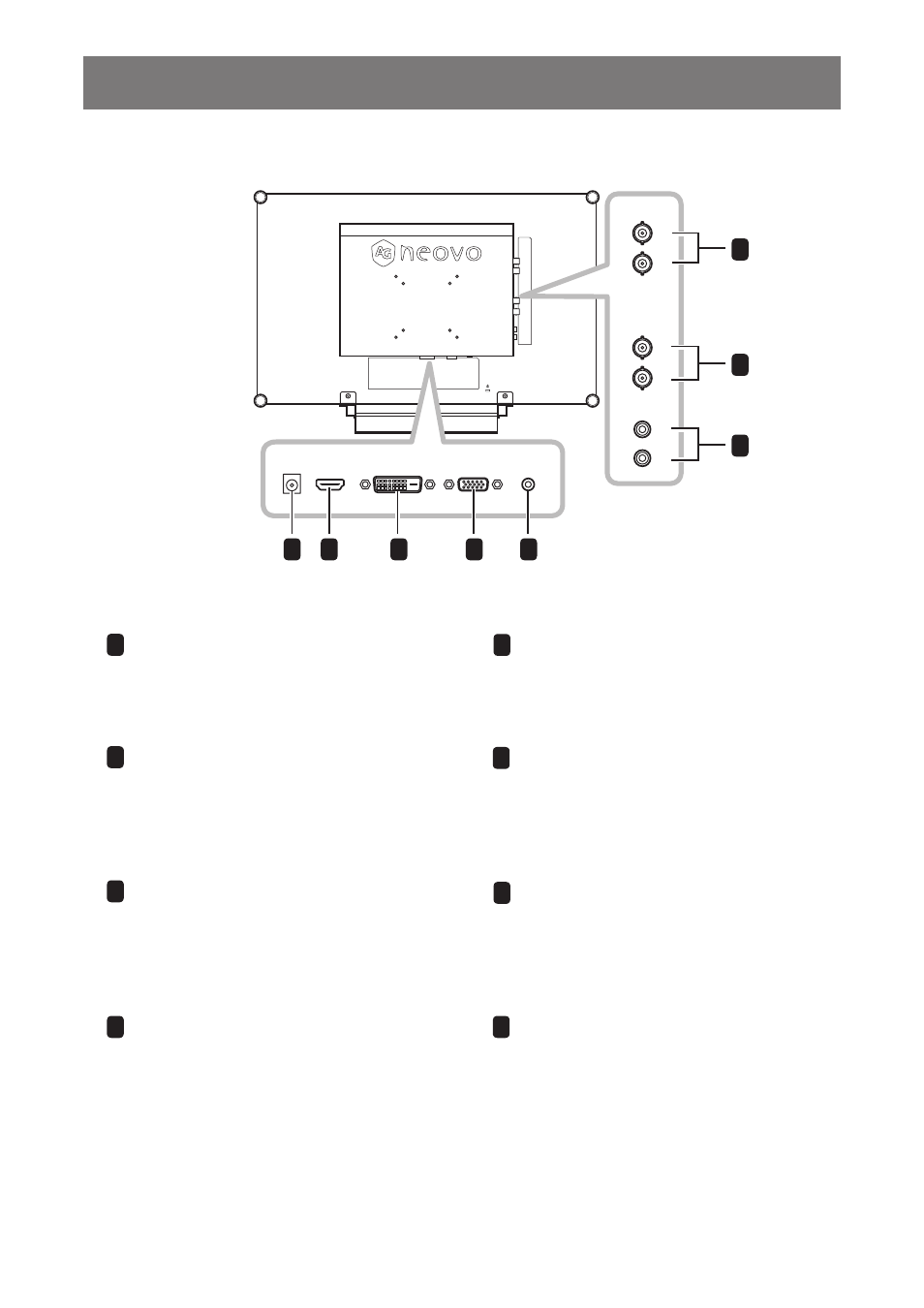

1.3.2 Вид сзади
Разъем питания (постоянный ток)
Служит для подключения шнура
питания.
1
Разъем VGA
Служит для подключения ПК с помощью
кабеля VGA для получения аналогового
сигнала.
4
Разъем DVI
Служит для подключения ПК с помощью
кабеля DVI для получения цифрового
сигнала. 3
Разъемы видеовхода и
видеовыхода HD-SDI
Подключение кабелей SDI входного и
выходного сигнала SDI.
6
Аудиоразъем
Служит для подключения
аудиокабеля от ПК. 5
2
Разъем HDMI
Служит для подключения источника
сигнала с помощью кабеля HDMI для
получения цифрового сигнала.
8
Разъемы КОМПОЗИТНЫХ видеовходов
и выходов
Подключение кабелей входного и
выходного композитного сигнала CVBS.
7
Разъемы композитного аудиовхода
Служит для подключения источника
аудиосигнала CVBS с помощью кабеля
с разъемами RCA.
AUDIO IN DVI HDMI VGA
DC IN
HD-SDI
OUT
IN
CVBS
IN
OUT
AUDIO
IN
L
R
1 2 3 4
6
5
7
8
