20

Глава 2. Подключение устройств

OUT

IN

RS-232C

R2

L2

R1

L1

AUDIO IN

R

L

R

L

AUDIO

IN

OUT

IN

OUT

Y/C

L

R

AUDIO IN

IN

OUT

VIDEO 2

IN

OUT

VIDEO 1

Pr2

Pb2

Pr1

Pb1

Y2

Y1

VIDEO IN

AUDIO IN

12V

Max 350mA

VGA

DVI

100-240V

50-60Hz

AC IN

COMPONENT

PC

DC OUT

S-VIDEO

CVBS

OUT

IN

RS-232C

R2

L2

R1

L1

AUDIO IN

R

L

R

L

AUDIO

IN

OUT

IN

OUT

Y/C

L

R

AUDIO IN

IN

OUT

VIDEO 2

IN

OUT

VIDEO 1

Pr2

Pb2

Pr1

Pb1

Y2

Y1

VIDEO IN

AUDIO IN

12V

Max 350mA

VGA

DVI

100-240V

50-60Hz

AC IN

COMPONENT

PC

DC OUT

S-VIDEO

CVBS

OUT

RS-232C

IN

OUT

RS-232C

IN

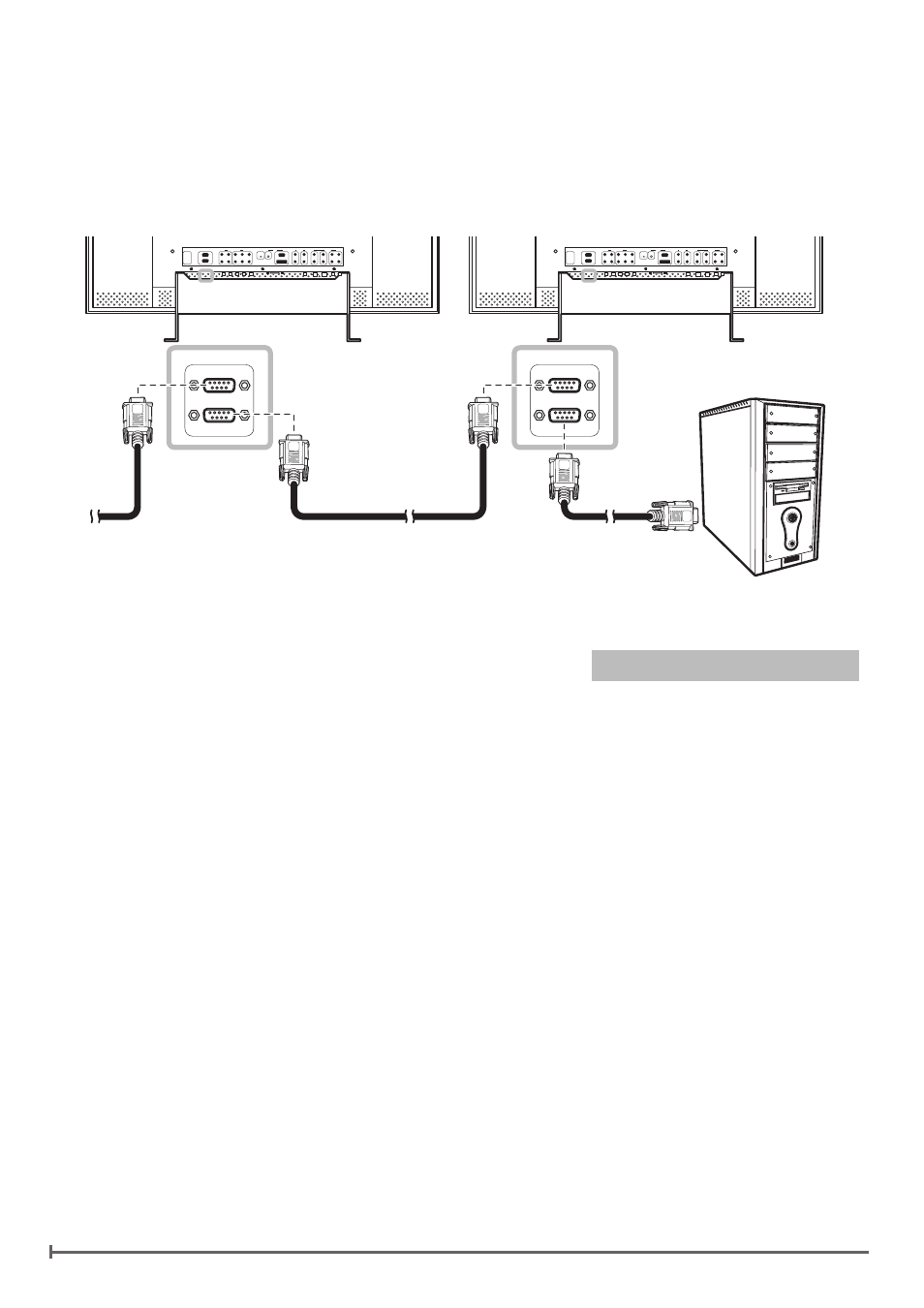

2.4 Подключение нескольких ЖК-экранов

Для соединения нескольких ЖК-экранов и создания цепочки экранов используется
интерфейс RS-232. Этот интерфейс позволяет одновременно выводить сигнал от ПК на
несколько мониторов.
Можно соединить до 254 мониторов.

1

Подключите охватывающий разъем кабеля RS-
232 к гнезду RS-232 OUT ПК, а охватываемый
разъем — к гнезду RS-232 IN монитора.

2

Подключите охватывающий разъем другого
кабеля RS-232 к гнезду RS-232 OUT
последнего подключенного монитора, а
охватываемый разъем — к гнезду RS-232 IN
следующего монитора.

3

Для подключения остальных ЖК-мониторов
повторите шаг 2.

4

Настройте подключение с помощью меню

Другие настройки > RS-232C. См. стр. 48.

Примечание.

Кабели RS-232 не

входят в комплект
поставки, их нужно
приобретать отдельно.
Для приобретения кабелей
обратитесь к продавцу.
Если один из мониторов

в цепочке выключить,
следующие мониторы
будут по-прежнему
получать входной сигнал
от ПК. Однако, если
шнур питания монитора
отключить от сети,
передача сигнала на
следующие мониторы
прекратится.
Для обеспечения

совместимости
используйте мониторы
AG Neovo.
