12 Глава 1. Описание устройства

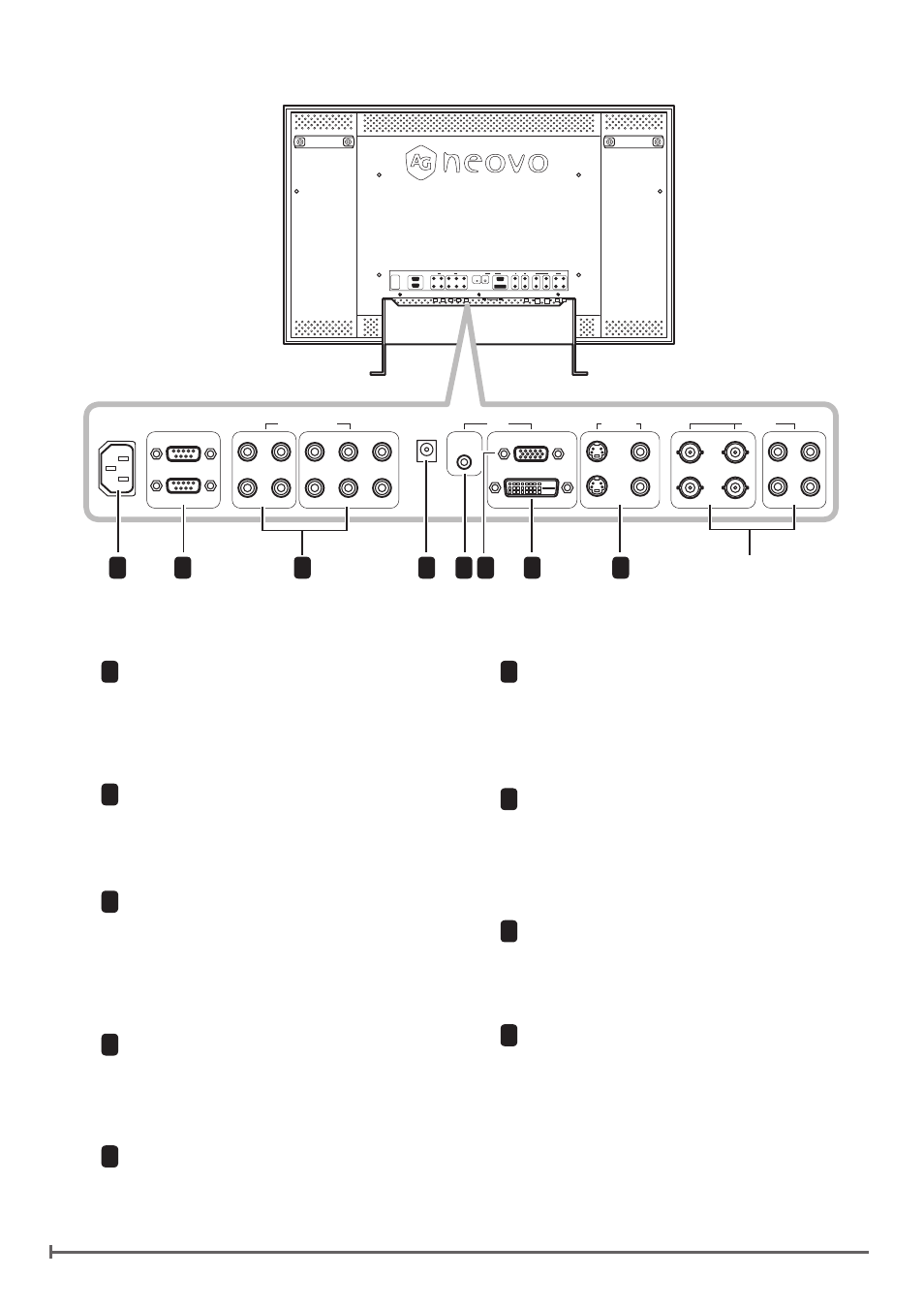

1.3.2 Вид сзади
Гнездо электропитания
переменного тока
Служит для подключения шнура
питания.
Аудио и видеоразъемы
композитных входов (2)
Подключение кабелей
композитного сигнала CVBS.
Разъем DVI
Служит для подключения ПК
с помощью кабеля DVI для
получения цифрового сигнала.
Разъем VGA
Служит для подключения ПК
с помощью кабеля VGA для
получения аналогового сигнала.
Разъем S-Video (2)
Подключение кабелей
аудиовидеосигнала S-Video.
Разъем питания постоянного
тока
Выход для питания постоянного
тока
Аудио и видеоразъемы
компонентных входов (2)
Подключение кабелей
компонентного сигнала для приема
сигнала YPbPr.
OUT
IN
RS-232C
R2 L2
R1 L1
AUDIO IN
R L
R L
AUDIO
IN
OUT
IN
OUT
Y/C
L
R
AUDIO IN
IN
OUT
VIDEO 2
IN
OUT
VIDEO 1
Pr2 Pb2
Pr1 Pb1
Y2
Y1
VIDEO IN
AUDIO IN 12V Max 350mA VGA
DVI
100-240V 50-60Hz
AC IN COMPONENT PC DC OUT S-VIDEO CVBS
R2 L2
R1 L1
AUDIO IN
R L
AUDIO
IN
OUT
IN
Y/C
R
AUDIO IN
IN
VIDEO 2
IN
VIDEO 1
Pr2 Pb2
Pr1 Pb1
Y2
Y1
VIDEO IN
AUDIO IN
VGA
DVI
AC IN
COMPONENT PC
DC OUT
S-VIDEO CVBS
R L OUT L OUT OUT
OUT
RS-232C
IN
1 3 4 5 6 8 7
1
4
3
2
6
9
8
7
2
Аудиоразъем
Служит для подключения
аудиокабеля от ПК.
5
Разъем RS-232
Разъем RS-232 для соединения
нескольких мониторов.
