15
ПОДКЛЮЧЕНИЯ

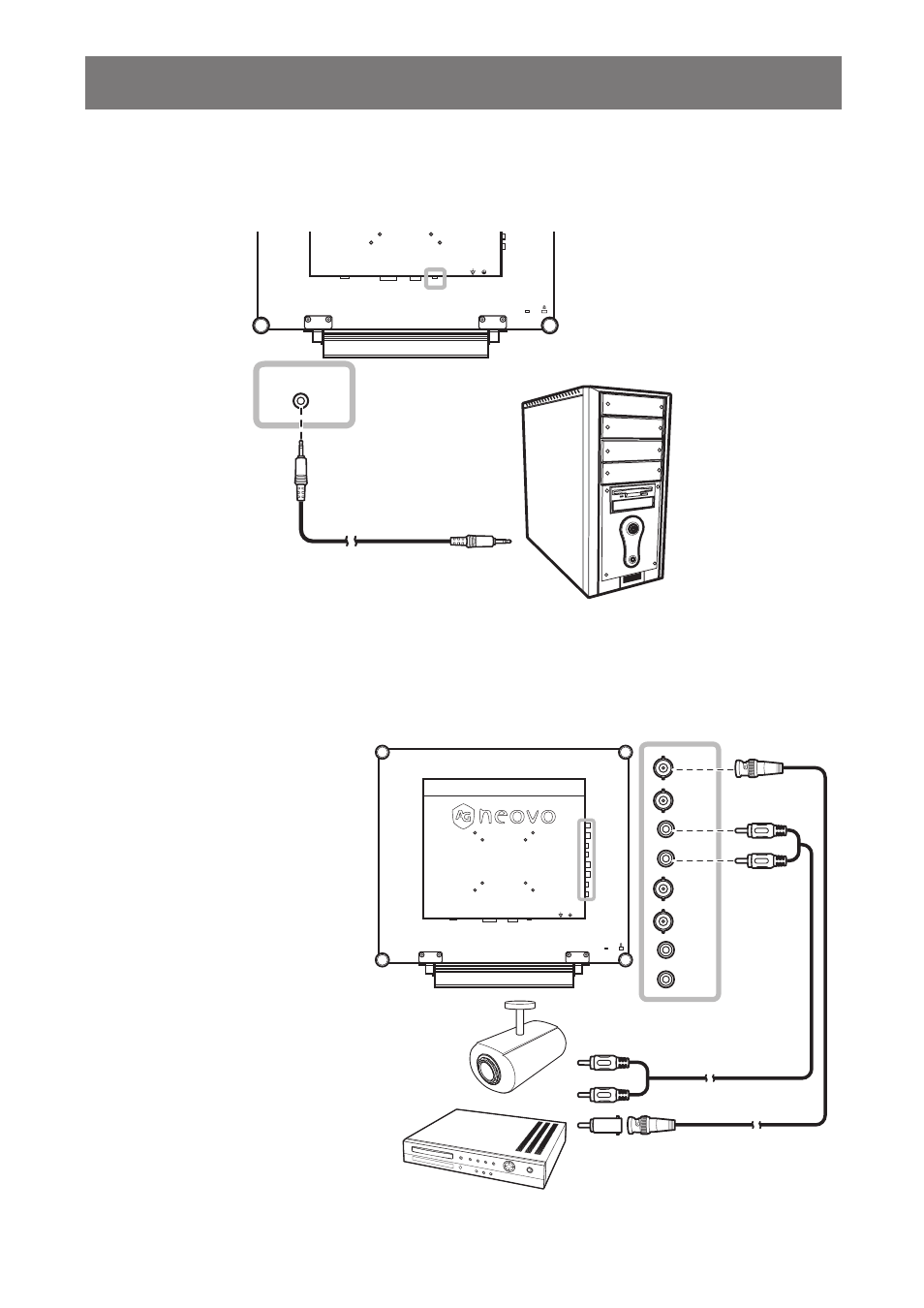

Подключение аудиоустройства
Подключите один разъем аудиокабеля к гнезду аудиовхода на обратной стороне ЖК-монитора, а
другой разъем кабеля — к гнезду аудиовыхода компьютера.
AUDIO IN
2.2.2 Подключение видеокамеры или устройства воспроизведения видео
IN
IN
CVBS 1
CVBS 2
L
R
RCA
OUT
OUT
CVBS 1
CVBS 2
L
R
RCA
or
Использование кабелей
CVBS
Подключите один разъем
кабеля CVBS ко входам
КОМПОЗИТНОГО сигнала ЖК-
монитора, а другой разъем — к
гнездам КОМПОЗИТНОГО выхода
устройства.
Для получения аудиосигнала
подключите кабель RCA к
аудиовходу ЖК-монитора и
аудиовыходу подключаемого
устройства.
