12
ОПИСАНИЕ УСТРОЙСТВА

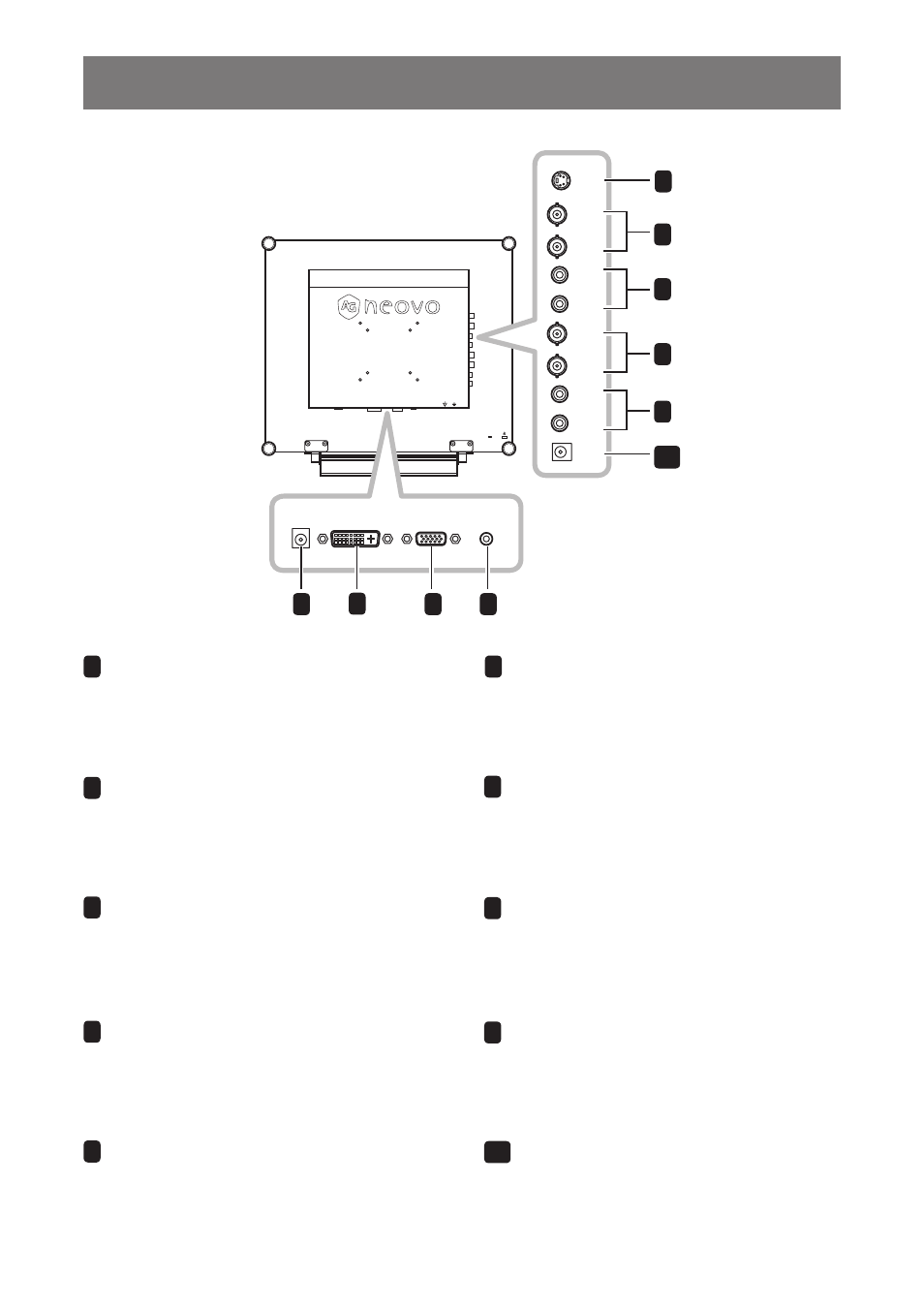

1.3.2 Вид сзади
Разъем питания (постоянный ток)
Служит для подключения шнура питания.
Разъемы композитного аудиовыхода
Служит для подключения источника
аудиосигнала CVBS / S-Video с помощью
кабеля с разъемами RCA.
Разъемы композитного видеовхода
Подключение кабелей входного
композитного сигнала CVBS.
Разъем VGA
Служит для подключения ПК с помощью
кабеля VGA для получения аналогового
сигнала.
Разъем S-Video
Подключение кабелей аудиовидеосигнала
S-Video.
Разъем питания постоянного тока
Выход для питания постоянного тока.
Аудиоразъем
Служит для подключения аудиокабеля от
ПК.
Разъем DVI
Служит для подключения ПК с помощью
кабеля DVI для получения цифрового
сигнала.
1
4
3
2
5
8
7
6
AUDIO IN DVI D-SUB
DC IN
IN
IN
DC OUT
S-VIDEO
CVBS 1
CVBS 2
L
R
RCA
OUT
OUT
CVBS 1
CVBS 2
L
R
RCA
1 2 3 4
5
8
7
6
9
10
Разъемы композитного аудиовхода
Служит для подключения источника
аудиосигнала CVBS / S-Video с помощью
кабеля с разъемами RCA.
Разъемы композитного видеовыхода
Подключение кабелей выходного
композитного сигнала CVBS.
9
10
