Инструкция по эксплуатации AG Neovo C-17
Страница 8
7
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
КАБЕЛЬ СИГНАЛА
Подключение кабеля сигнала: Подключите один разъем сигнального кабеля к
гнезду D-sub монитора, а другой разъем — к гнезду VGA компьютера, затем
затяните два винта на разъеме.
Подключение кабеля DVI: Подключите один разъем кабеля DVI к гнезду DVI
монитора, а другой разъем — к гнезду DVI компьютера, затем затяните два винта
на разъеме.
Подключение шнура питания: Подключите шнур питания пер. тока к гнезду AC-
IN ЖК-монитора. Шнур питания можно подключить к розетке или к разъему
питания на ПК, в зависимости от типа шнура, входящего в комплект.
Подключение аудиокабеля: Подключите аудиокабель к гнезду AUDIO-IN
монитора и к аудиовыходу компьютера (зеленое гнездо).

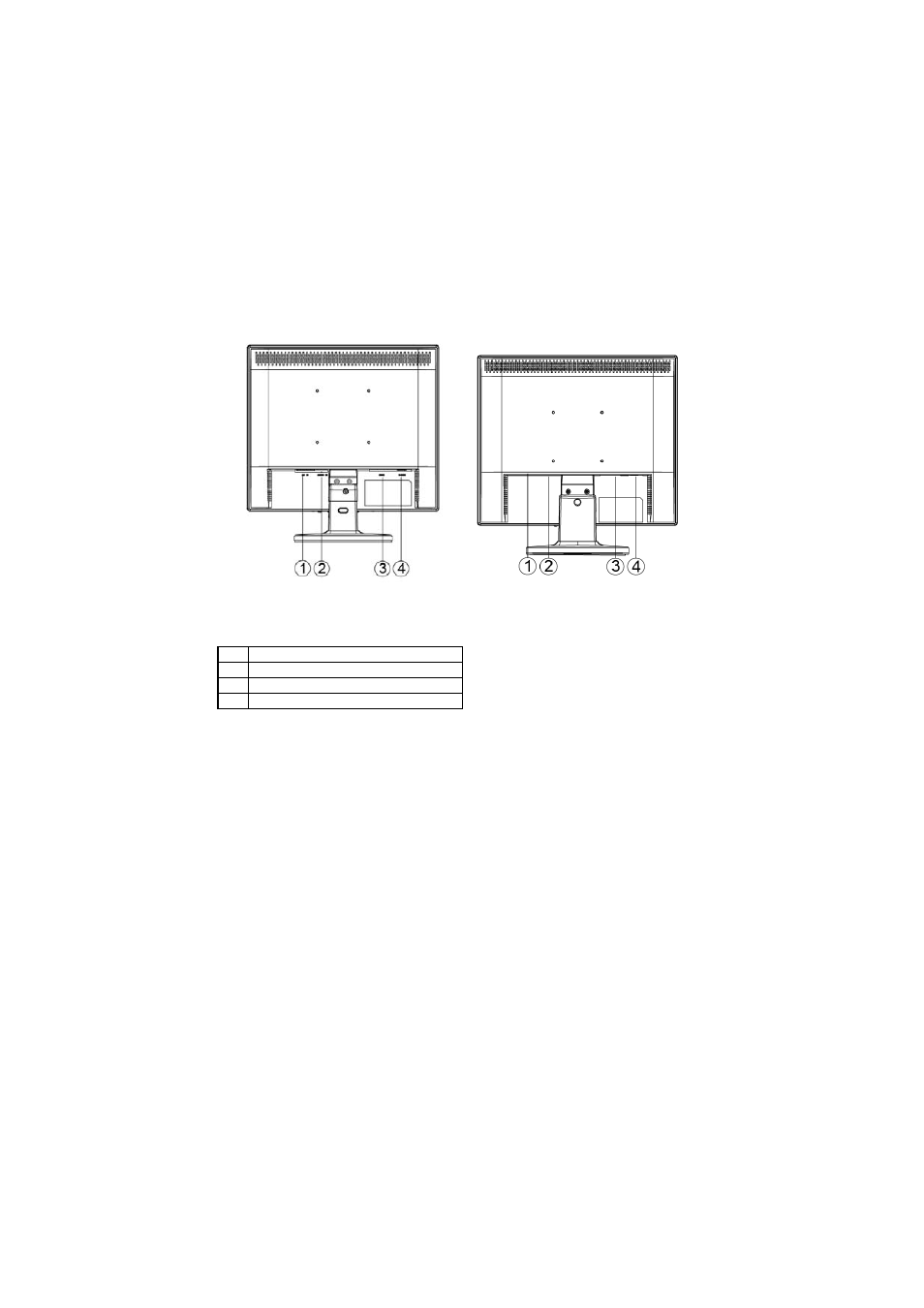

(17 дюймов) (19 дюймов)
Рисунок 2. Подключение кабелей
1.
Гнездо AC-IN
2.
Гнездо AUDIO-IN
3.
Гнездо входа DVI
4.
Гнездо входа D-sub
