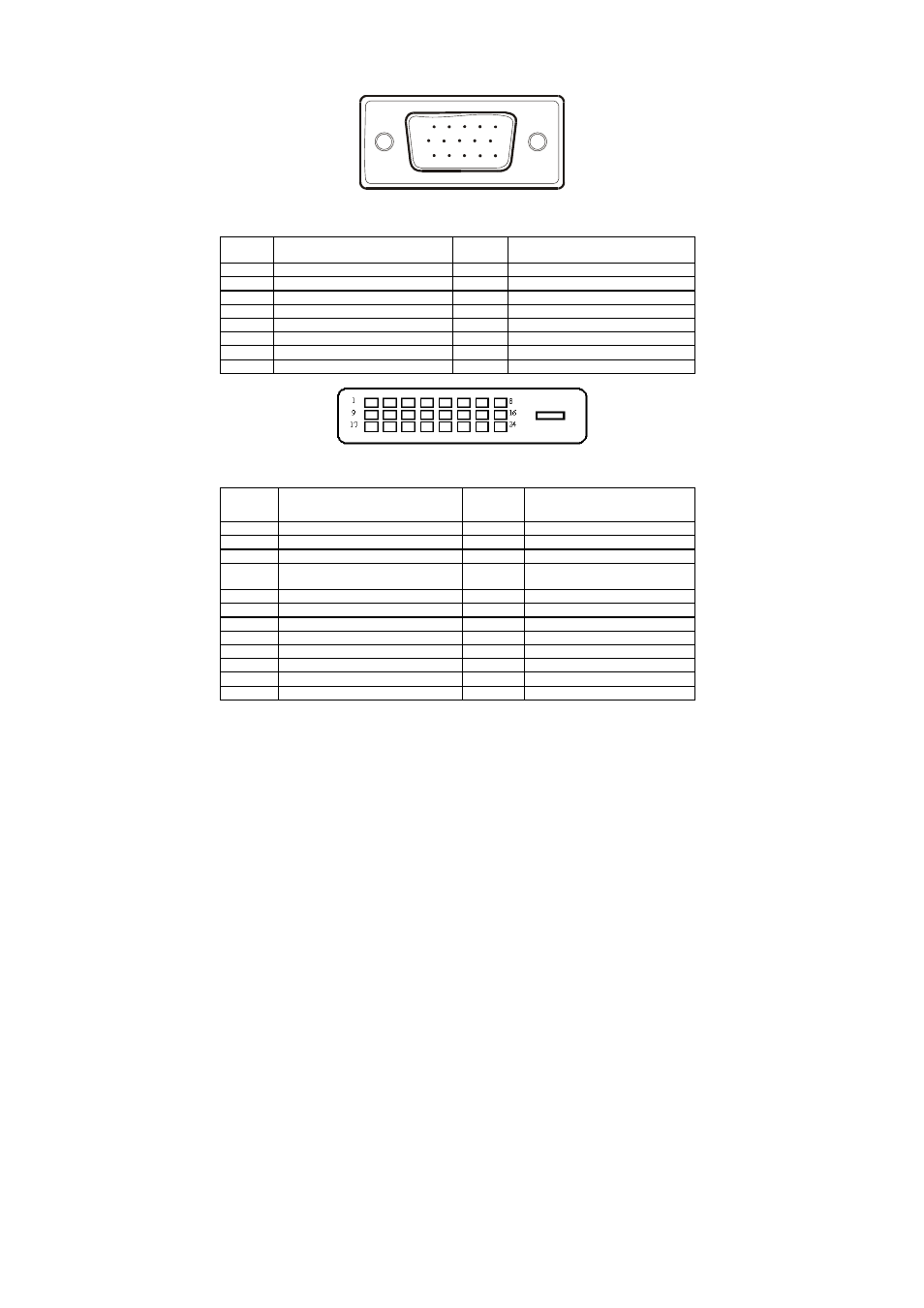

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМОВ
1
5
6
10
11
15
15-контактный кабель передачи цветного видеосигнала
Номер
контакта
ОПИСАНИЕ
Номер
контакта
ОПИСАНИЕ
1.
Красный 9.
+5
В/Sense(+5 В)
2.
Зеленый 10.
"Земля" монитора
3.
Синий 11.
"Земля" логических сигналов
4. "Земля" логических сигналов 12.
Последовательные данные DDC
5.
Обнаружение кабеля 13.
Синхронизация по горизонтали
6.
Красный - "земля" 14.
Синхронизация по вертикали
7.
Зеленый - "земля"
15.
DDC serial Clk.
8.
Синий - "земля"
24-контактный кабель передачи цветного видеосигнала
Номер
контакта
ОПИСАНИЕ
Номер
контакта
ОПИСАНИЕ
1.
Данные TMDS 2-
13.
Данные TMDS 3+
2.
Данные TMDS 2+
14.
Питание +5 В
3.
Экран данных TMDS 2/4
15.
"Земля" (для +5 В)
4.
Данные TMDS 4-
16.
Обнаружение "горячего"
подключения
5.
Данные TMDS 4+
17.
Данные TMDS 0-
6.
Такты DDC
18.
Данные TMDS 0+
7.
Данные DDC
19.
Экран данных TMDS 0/5
8.
Не используется 20.
Данные TMDS 5-
9.
Данные TMDS 1-
21.
Данные TMDS 5+
10.
Данные TMDS 1+
22.
Экран тактов TMDS
11.
Экран данных TMDS 1/3
23.
+ тактов TMDS
12.
Данные TMDS 3-
24.
+ тактов TMDS -
