Источник электропитания:

1. Убедитесь, что шнур питания соответствует стандарту, используемому в

вашем регионе.

2. Этот ЖК-монитор снабжен внешним универсальным блоком питания,

поддерживающим подключение к сети с напряжением 100/120 В или 220/240 В
пер. тока (переключение пользователем не требуется).

3. Подключите шнур питания пер. тока к гнезду питания ЖК-монитора. Шнур

питания можно подключить к розетке или к разъему питания на ПК, в
зависимости от типа шнура, входящего в комплект.


ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

КАБЕЛЬ СИГНАЛА

Подключение кабеля сигнала:
Подключите один разъем сигнального кабеля к
гнезду D-sub монитора, а другой разъем — к гнезду VGA компьютера, затем
затяните два винта на разъеме.

Подключение кабеля DVI: Подключите один разъем кабеля DVI к гнезду DVI
монитора, а другой разъем — к гнезду DVI компьютера, затем затяните два винта
на разъеме.

Подключение кабеля HDMI: Подключите один разъем кабеля HDMI к выходу
HDMI видеоустройства, а другой разъем — к гнезду HDMI монитора.

Подключение шнура питания: Подключите шнур питания пер. тока к гнезду AC-
IN ЖК-монитора. Шнур питания можно подключить к розетке или к разъему
питания на ПК, в зависимости от типа шнура, входящего в комплект.

Подключение аудиокабеля: Подключите аудиокабель к гнезду AUDIO-IN
монитора и к аудиовыходу компьютера (зеленое гнездо).


1.

Гнездо AC-IN

2.

Гнездо входа HDMI

3.

Гнездо входа DVI

4.

Гнездо входа D-sub

5.

Гнездо AUDIO-IN




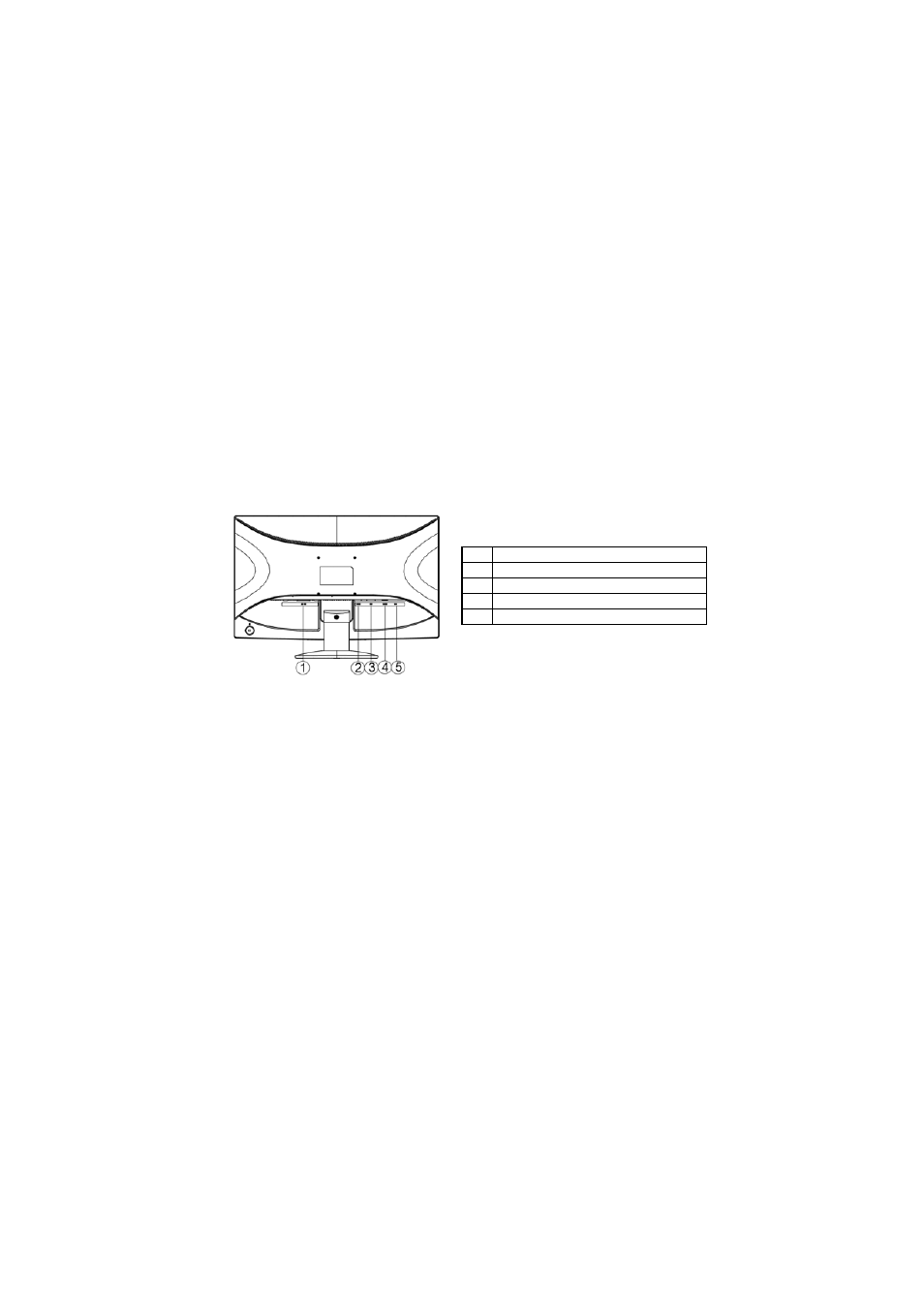

Рисунок 2. Подключение кабелей
