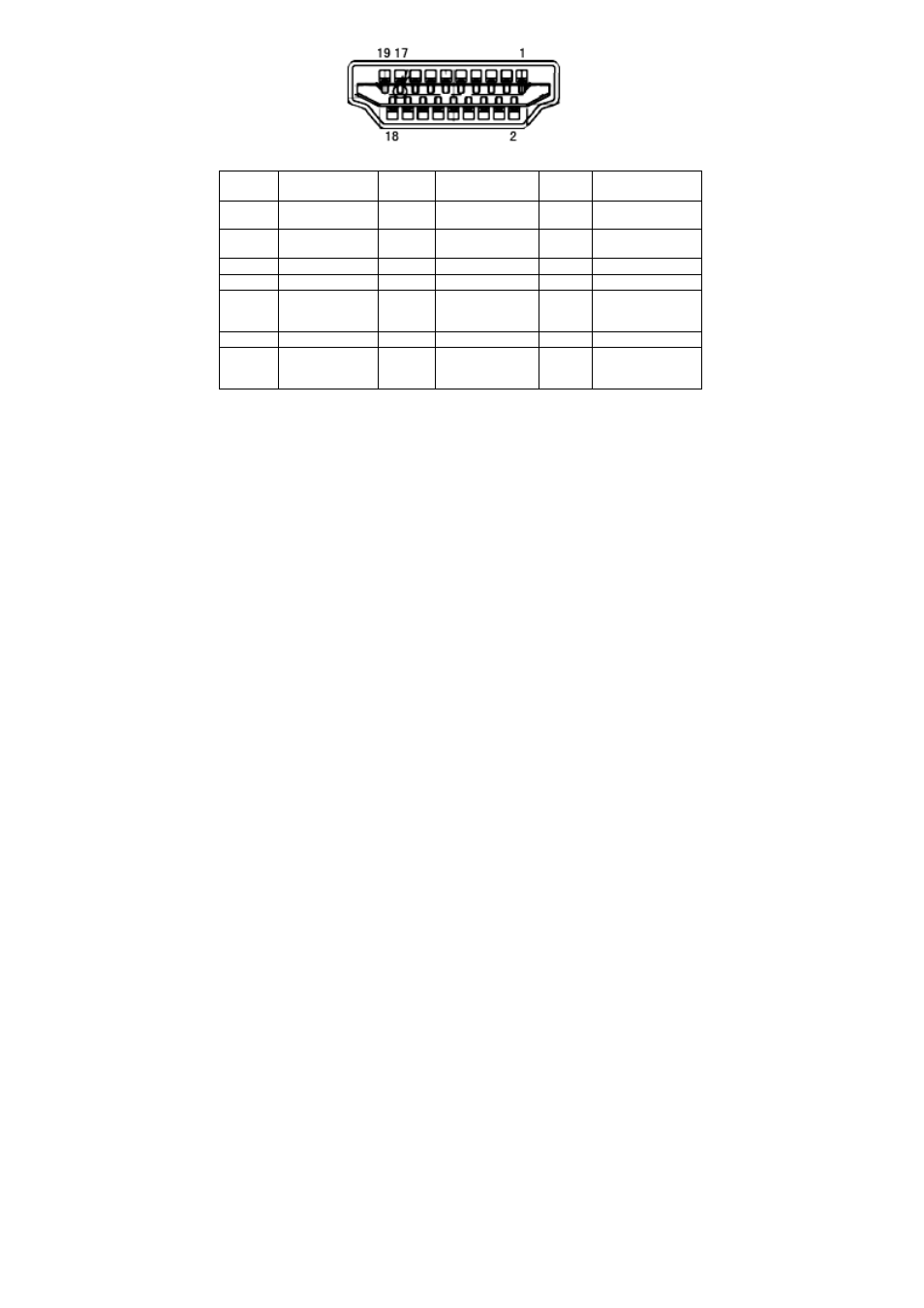

Кабель сигнала HDMI
Номер
контакта
Сигнал
Номер
контакта
Сигнал
Номер
контакта
Сигнал
1
Данные TMDS 2+
8
Экран данных
TMDS 0
15 SCL
2
Экран данных
TMDS 2
9
Данные TMDS 0
16
SDA
3
Данные TMDS 2
10
+ тактов TMDS
17
Земля DDC/CEC
4
Данные TMDS 1+
11
Экран тактов TMDS
18
Питание +5 В
5
Экран данных
TMDS 1
12 +
тактов TMDS
19
Обнаружение
"горячего"
подключения
6
Данные TMDS 1
13
CEC
7
Данные TMDS 0+
14
Зарезервировано
(не используется в
устройстве)
