Инструкция для установщика
199
9.2
Регулировка для сжиженного газа

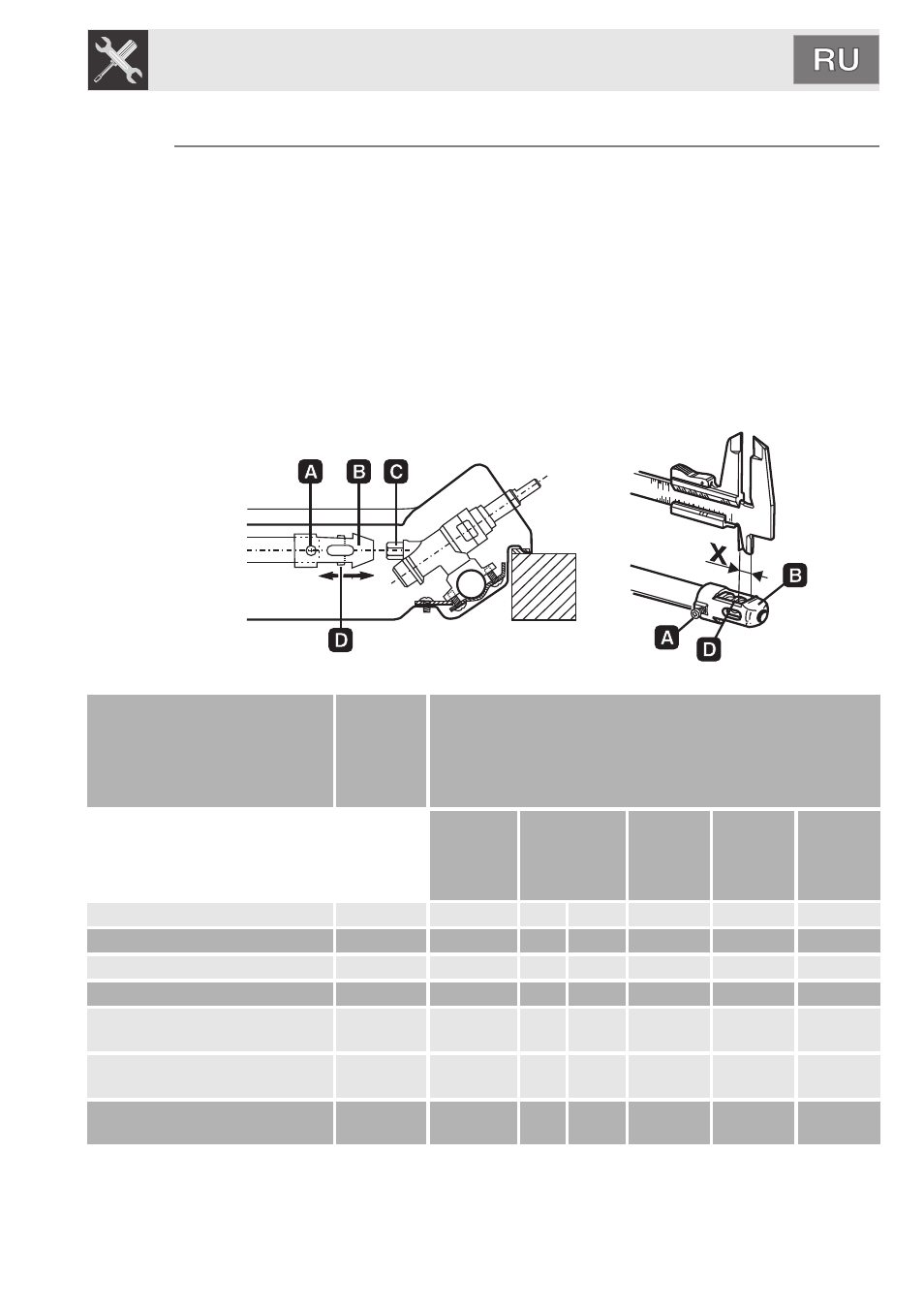

Ослабьте винты A и подтолкните до упора опору B. При помощи ключа
снимите инжектор C и установите подходящий, следуя указаниям,
приведенным в таблицах в соответствии с применяемым типом газа.
Момент затяжки форсунки не должен превышать 3 Нм. Привести опору B
в начальное положение, покрывая полностью инжектор C.
Отрегулируйте приток воздуха, сдвинув трубку Venturi D, до получения
расстояния “X”, указанного в таблице в параграфе "5.5 Регулировка
первичного воздуха”, и закрепите ее винтом “A”. После выполнения
регулировок восстановите пломбы, используя сургуч или равноценный
материал.
Конфорка
Расход
тепла
номинал
ьный
(кВт)
Сжиженный газ - G30/G31 30/37 мбар
Диаметр
форсунки
1/100 мм
Обводная
труба
мм
1/100
Расход
экономи
чный
(Вт)
Расход
г/ч, G30
Расход
г/ч, G31
Вспомогательная (1)
1.05
48
30
33 (*)
380
76
75
Полубыстрая (2)
1.65
62
30
33 (*)
380
120
118
Быстрая (3)
3.1
85
43
45 (*)
750
225
222
Сверхбыстрая (3)
3.3
87
55
65 (*)
1200
240
236
Двойной
рассекатель
внутренний
(5)
1.15
48
30
33 (*)
380
78
75
внешний
(5)
3.8
92
55
65 (*)
1200
284
278
С овальной зоной нагрева
(утятница) (6)
2.9
82
43
45 (*)
800
211
207
(*) Величина диаметра перепускного канала относится к приборам без клапанов.
