Инструкция для установщика
193
6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ
Следующая операция требует выполнения каменных и/или столярных
работ и поэтому должна осуществляться квалифицированным мастером.
Установка возможна на различные материалы, такие, как кирпичная
кладка, металл, крупноразмерный или ламинированный пластиком
деревянный массив, с условием их жаростойкости (90°С).
6.1 Крепление к опорной конструкции

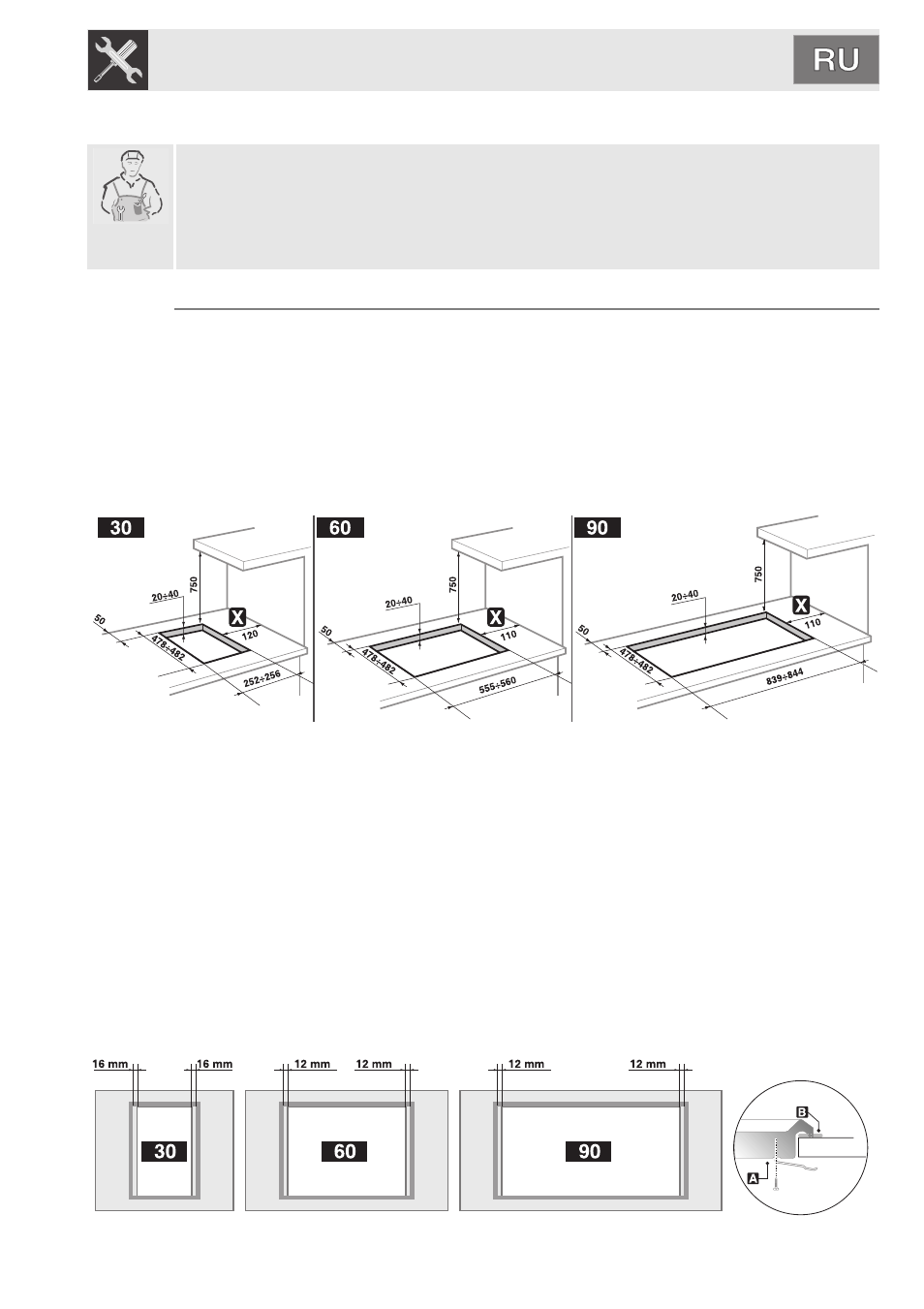

Вырежьте в поверхности рабочего стола (столешнице) проем с указанными
на рисунке размерами, выдерживая расстояние от заднего края не менее 50
мм. Данный прибор можно приближать к стенам, превышающим по высоте
ее рабочую поверхность, при условии соблюдения расстояния “X”
показанного на рисунке, во избежание их повреждения в случае перегрева.
Удостоверьтесь, что расстояние от огня конфорок до подвесной полки,
расположенной выше по вертикали, не менее 750 мм.
*:эта высота (150) относится к расстоянию для выдерживания в случае, если ваш прибор
оснащен конфоркой с двойной горелкой с мощностью 4.95 кВт
Точно установите изолирующую прокладку из комплекта поставки по
внешнему периметру вырезанного проема в столешнице, как показано на
приведенных выше рисунках, слегка обжав ее по всей поверхности рукой.
В зависимости от модели устанавливаемой панели руководствуйтесь
размерами, указанными на рисунке, памятуя о том, что для обеих
моделей передняя и задняя стороны должны "сходить" в проем.
Прикрепите варочную панель к шкафу посредством специальных скоб A в
оснастке. Аккуратно обрежьте лишнюю часть B прокладки по кромке.
Показанные на приведенном ниже рисунке размеры относятся к проему с
внутренней стороны прокладки.
