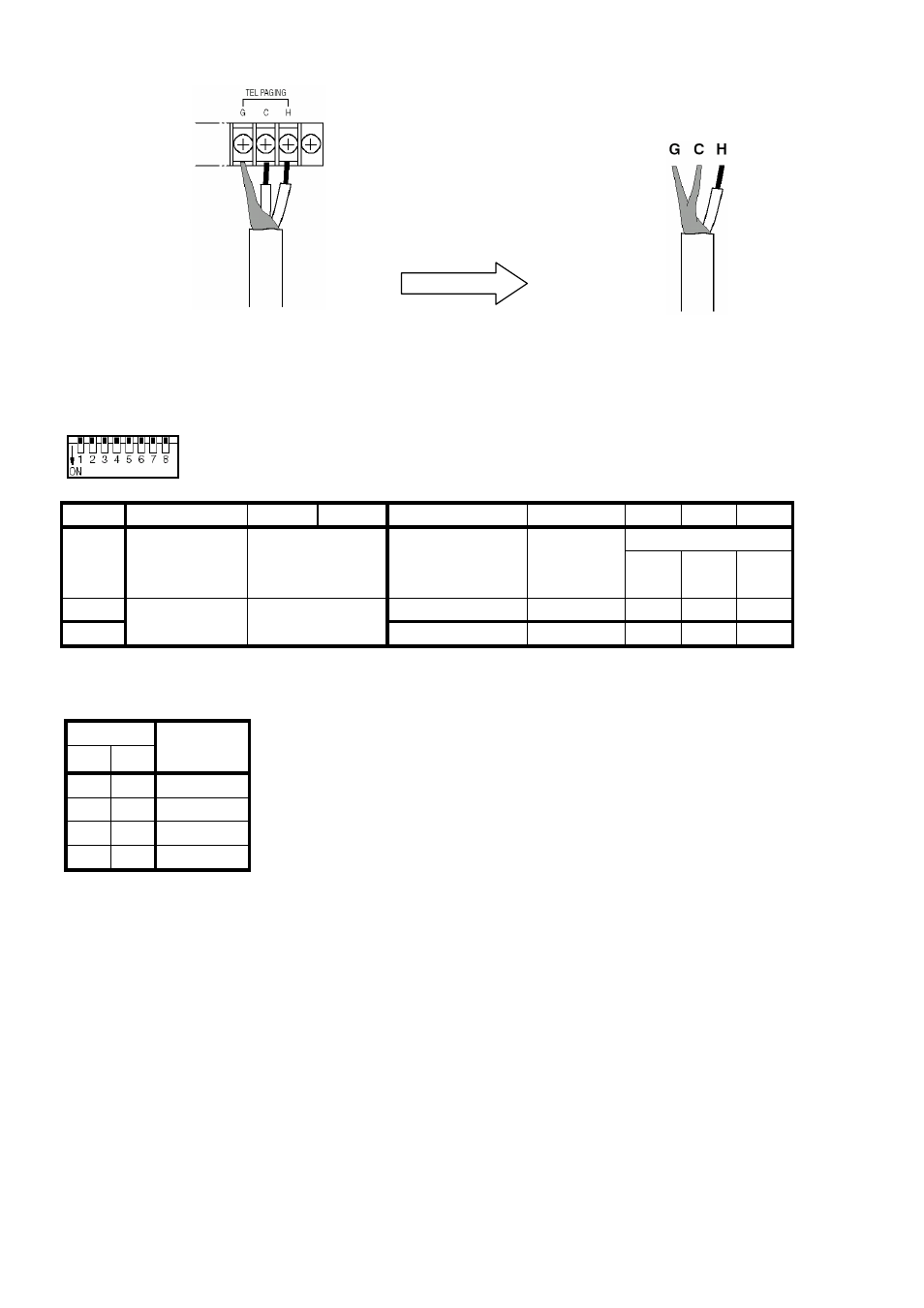

5.4. Подключение ко входу телефонного пейджинга
При использовании экранированного кабе-
ля с одной сигнальной жилой, подключите
оплетку к выводам G и C.
6. ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ
Установите положения переключателей в соответствии с требуемыми функциями.
№
1
2 3
4
5
6 7 8
Питание по линии
Функция Не используется
Выбор музыкаль-
ной схемы сигнала
гонга
Активация приори-
тета голосом по
входу телефонного
пейджинга
Активация
приоритета
голосом по
входу MIC1
MIC3 MIC2 MIC1
OFF
OFF
OFF
OFF OFF OFF
ON
Не используется См. таблице ниже
ON
ON
ON ON ON
[Выбор музыкальной схемы]
№
2 3
Схема
OFF
OFF
4 тона
ON
OFF
2 тона
OFF
ON
1 тон
ON
ON
отключена
7. ТРЕВОЖНЫЙ СИГНАЛ
7.1. Сигнал гонга для входа MIC 1
При использовании микрофона, подключенного ко входу MIC1 через DIN-коннектор, имеется возможность
передать в линию выбранный переключателем функций сигнал гонга, замкнув контакты 4 и 5 DIN-
коннектора.
7.2. Тревожный сигнал для входа телефонного пейджинга
Замыкание управляющего входа телефонного пейджинга позволяет передать в линию сигнал гонга, вы-
бранный переключателем функций.
