13
14. ВНУТРЕННИЕ ДОРАБОТКИ БЛОКА
Выполнение этих работ доверяйте только квалифицированному специалисту.
Обращайтесь к Вашему дилеру TOA .

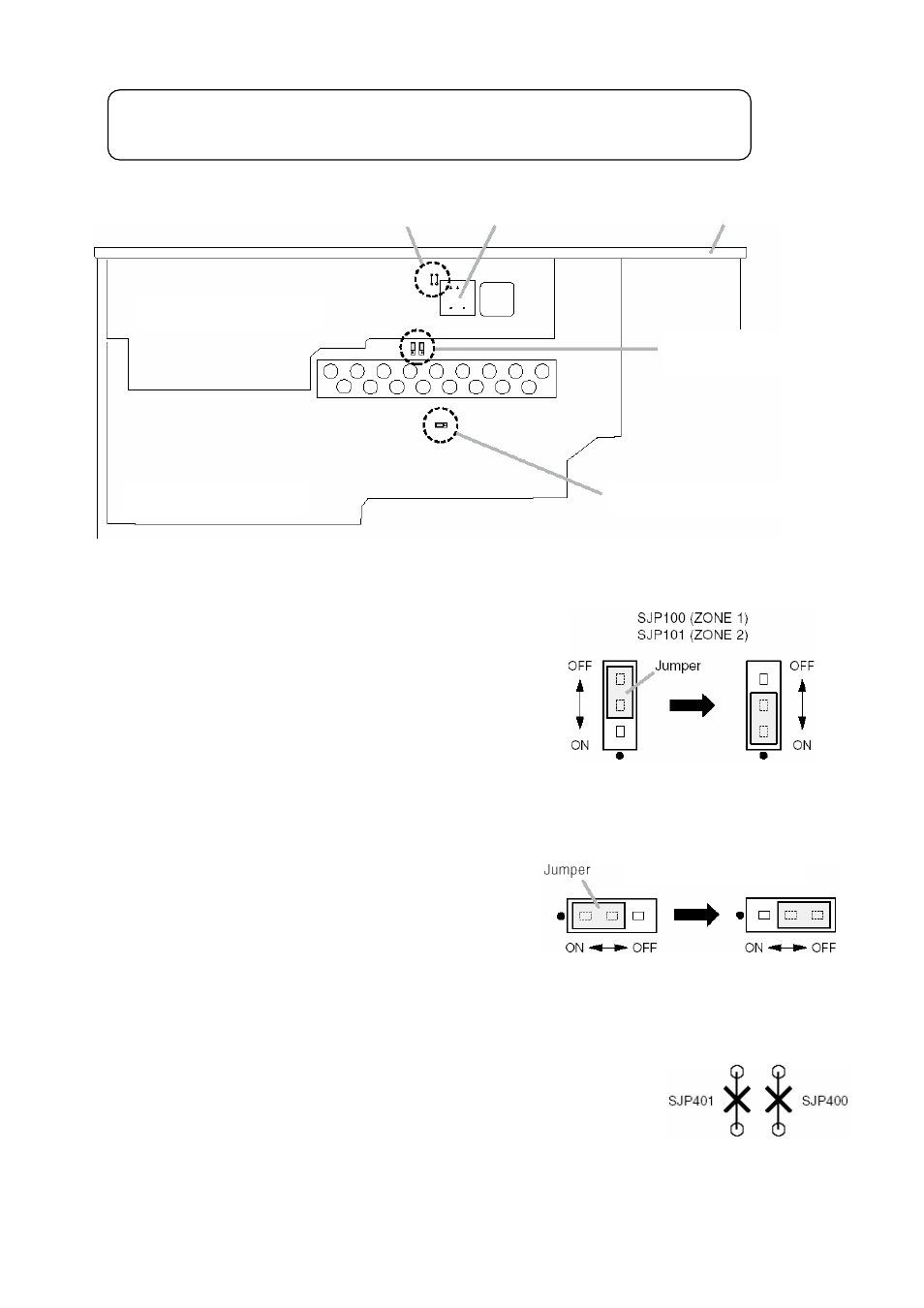

[Вид сверху без крышки]
14.1. Отключение выходов LINE OUT 1 (2) кнопкой выбора зоны ZONE 1 (2)
• Для управления выходом LINE OUT 1 с помощью кнопки ZONE 1
переставьте джампер SJP100 в положение “ON”.
• Для управления выходом LINE OUT 2 с помощью кнопки ZONE 2
переставьте джампер SJP101 в положение “ON”.
Заводские установки
14.2. Отключение питания блока с помощью управляющего сигнала «Авария»
Переставьте джампер SJP102 в положение “OFF”.
Заводские установки
14.3. Преобразование входа телефонного пейджинга в гальванически развязанный трансформа-
торный балансный вход
Шаг 1: Перережьте перемычки SJP400 и SJP401.
Примечание: Проследите, чтобы разрезанные перемычки (особенно
SJP401) не касались корпуса трансформатора, установка которого
будет выполняться на следующем шаге.
Шаг 2: Установите и припаяйте входной трансформатор IT-453A на место, помеченное на рисунке платы
управления как “T400”.
SJP100 (ZONE 1)
SJP101 (ZONE 2)
SJP102 «Авария»
Плата управления
Основная плата
SJP400 и SJP401
T400 для установки IT-453A
Задняя панель
SJP102 («Авария»)
