Пример гибридной конфигурации zesr и zesr – Инструкция по эксплуатации ZTE ZXR10 5900E series (MPLS)
Страница 200
Руководство пользователя ZXR10 5900E
98
Собственность корпорации ZTE. Конфиденциально.
master smartgroup1 gei_1/1
ZXR10_S3(config)#zesr ctrl-vlan 4000 level 1 seg 1
role edge-assistant gei_1/2
Конфигурация SW4:
Конфигурация примера интерфейса как SW2
ZXR10_S4(config)#zesr ctrl-vlan 4000
protect-instance 1
ZXR10_S4(config)#zesr ctrl-vlan 4000 level 1 seg 1 role
master gei_1/1 gei_1/2
Пример гибридной
конфигурации ZESR и ZESR+
Р
И С
.
1 2 -2
Т
О П О Л О Г И Я Г И Б Р И Д Н О Г О О Б Р А З О В А Н И Я С Е Т И
ZE S R+
И
ZE S R

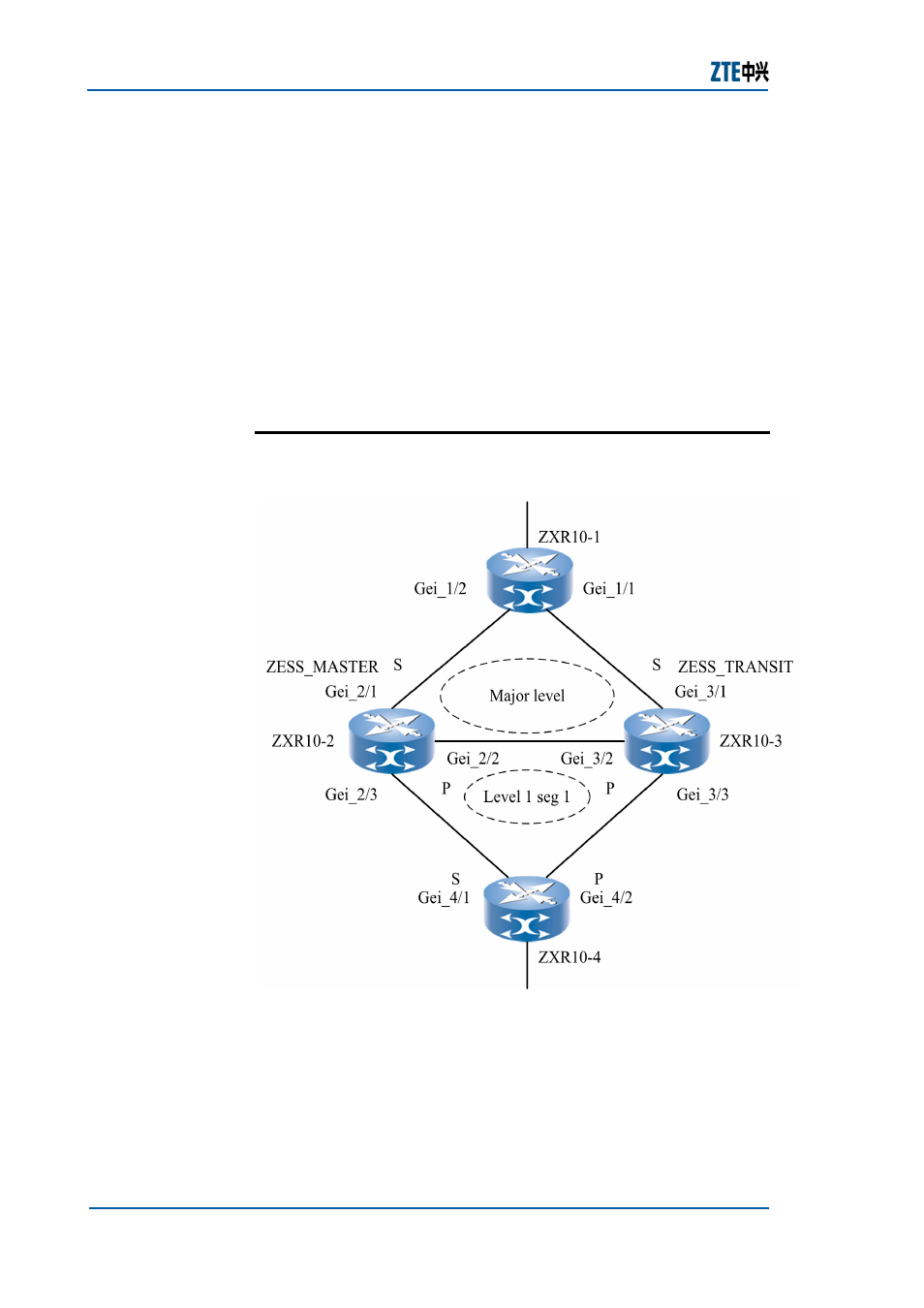

На Рис. 12-2 показана типичная топология гибридного
образования сети ZESR+ и ZESR Узел ZXR10-2 , ZXR10-3 и
ZXR10-1 формируют двойные восходящие каналы двойных
узлов, т.е. ZESR+. Также три узла формируют виртуальную
главную петлю. Узел ZXR10-2 , ZXR10-3 и ZXR10-4 вторичное
кольцо сегмента 1 уровня 1, т.е. ZESR.
Конфигурация узла 1:
//as a normal switch, the major function is to
