Руководство пользователя ZXR10 5900E
26
Собственность корпорации ZTE. Конфиденциально.
Пример конфигурации
QoS
Пример типичной
конфигурации QoS

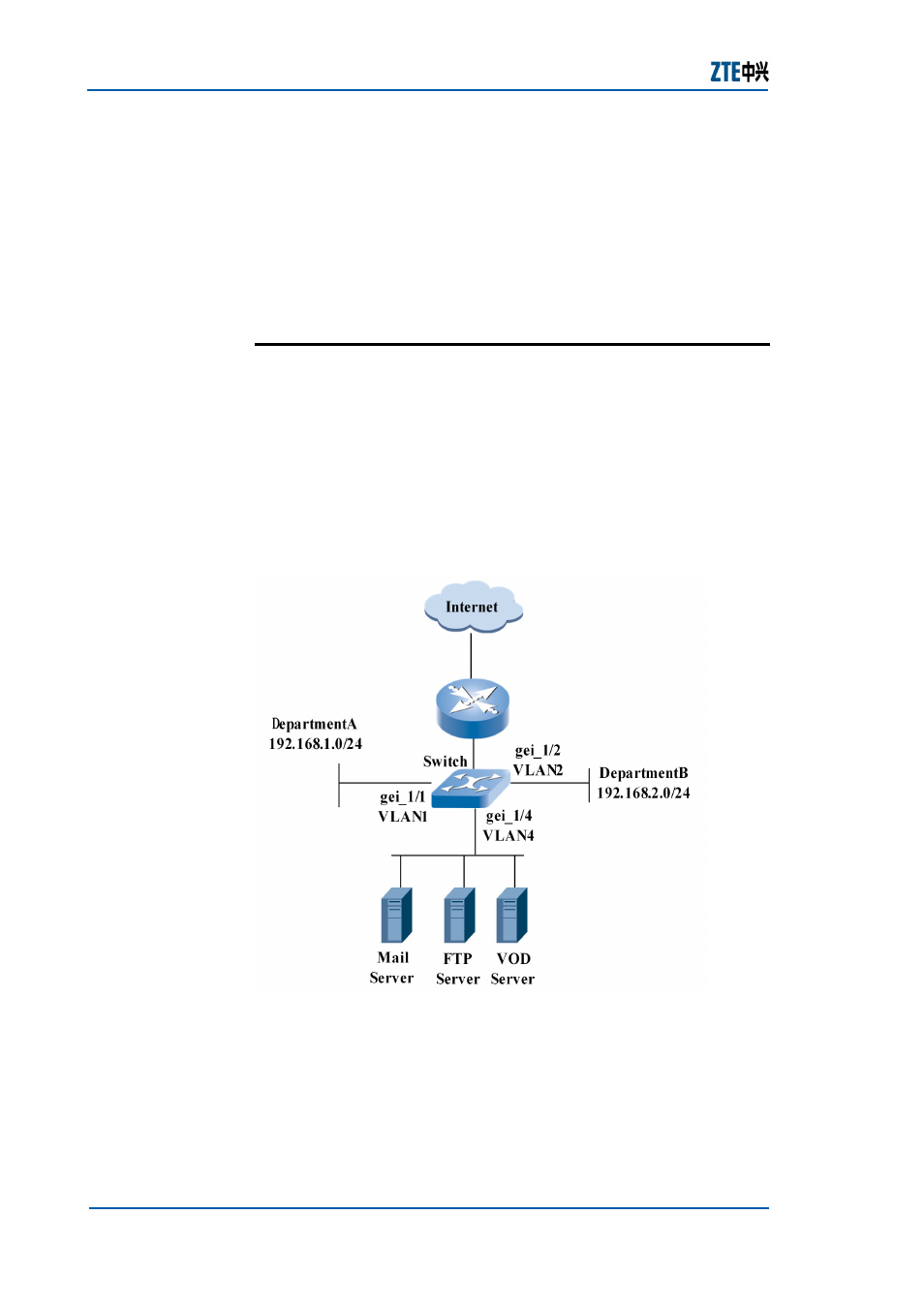

Сеть А, сеть В и внутренние серверы - все подключены к
коммутатору Ethernet, как показано на
Рис. 7-4.
Одним из
внутренних серверов является сервер VOD с IP-адресом
192.168.4.70.
Для
гарантии
качества
услуг
VOD,
сконфигурируйте его с высоким приоритетом. Внутренний
пользватель может получить доступ к Интернет через агент
192.168.3.100, но следует ограничить полосу пропускания
сети А и сети В, и следует выполнить статистику их трафика.
Р
И С
.
7 -4
П Р И МЕ Р
К О Н Ф И Г УР А Ц И И
Q O S
Конфигурация коммутатора:
ZXR10(config)#acl extend number 100
ZXR10(config-ext-acl)#rule 1 permit tcp any 192.168.4.70 0.0.0.0
ZXR10(config-ext-acl)#rule 2 permit ip any 192.168.3.100 0.0.0.0
ZXR10(config-ext-acl)#rule 3 permit ip any any
ZXR10(config-ext-acl)#exit
/*To guarantee the service quality of the VOD, change the
outer queue value to 7*/
ZXR10(config)#priority-mark 100 rule-id 1 dscp 62
local-precedence 7
