Интерфейс Ethernet
112
980611-151 Вер. C
GX420d™ / GX430d™ Руководство пользователя
26.10.2010
Интерфейс Ethernet
Для данного интерфейса необходим кабель UTP RJ45 Ethernet не ниже пятой категории.

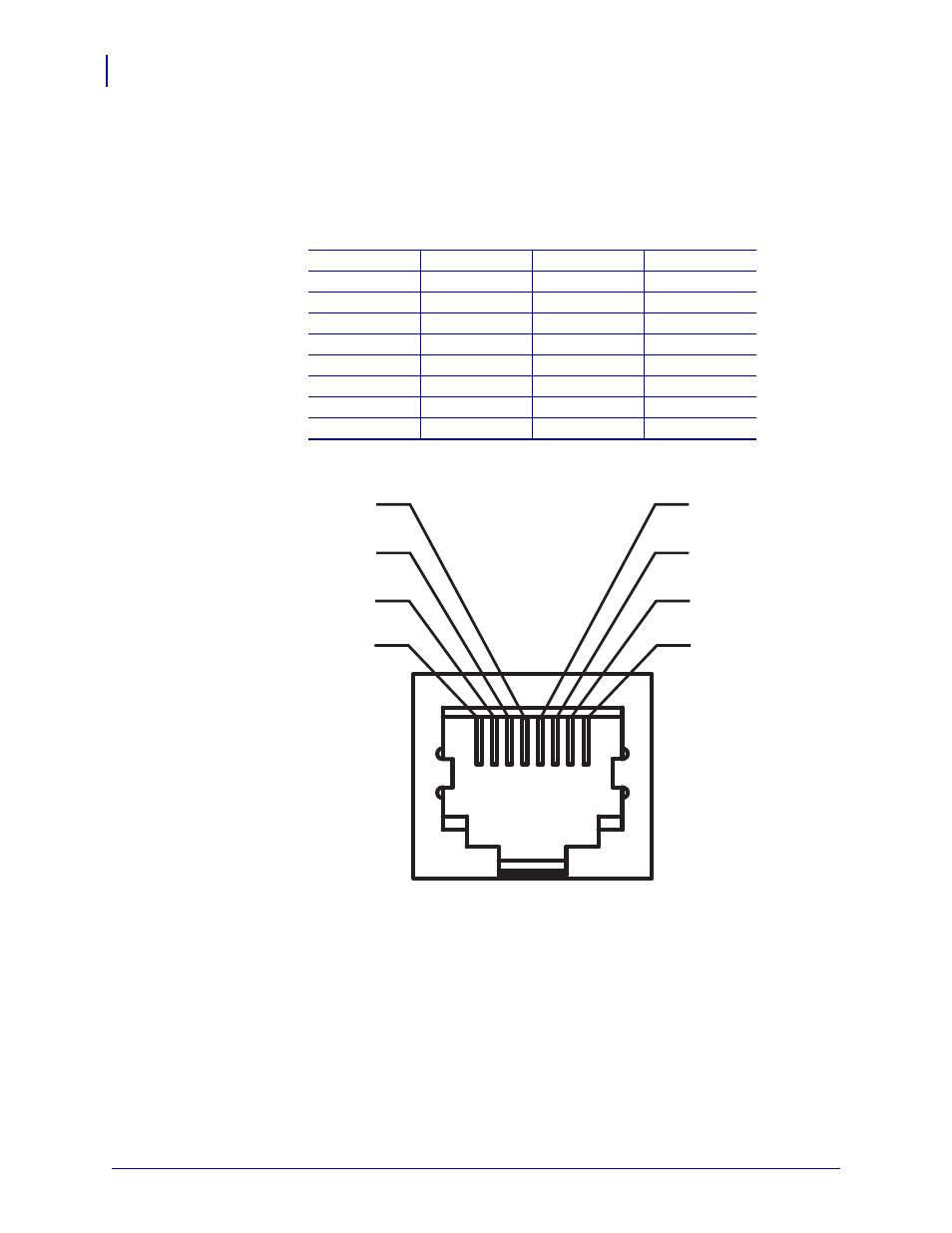

В следующей таблице приведены описания сигналов.
Сигнал
Контакт
Контакт
Сигнал
Tx+
1
1
Tx+
Tx-
2
2
Tx-
Rx+
3
3
Rx+
—
4
4
—
—
5
5
—
Rx-
6
6
Rx-
—
7
7
—
—
8
8
—
4
3
2
1
5
6
7
8
