4
Принтер для карточек Zebra ZXP Series 3: руководство пользователя
P1058486-151
1:
Приступая к работе
Разъемы задней панели
Разъемы задней панели
Стандартное USB-подключение

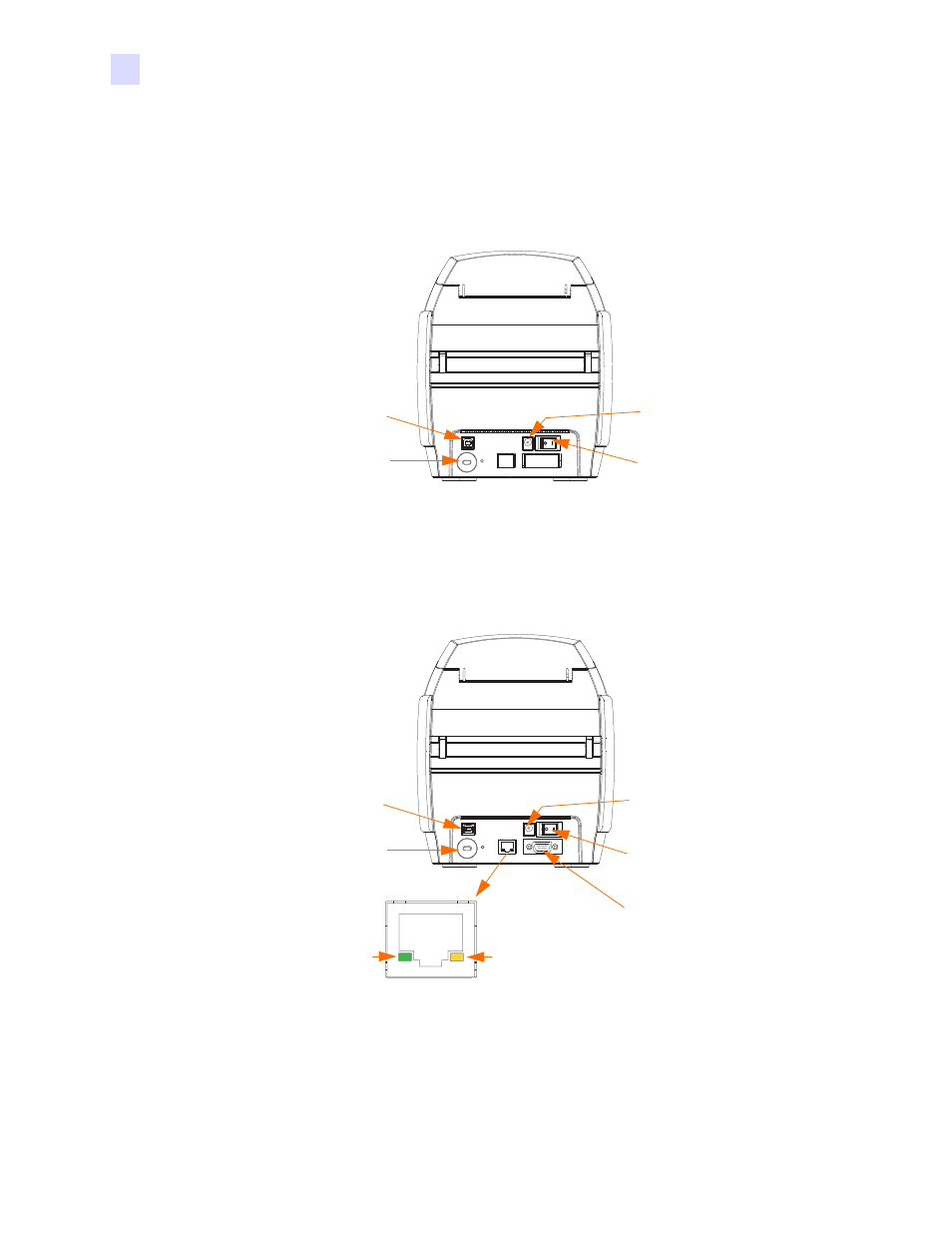

На приведенном ниже рисунке показана задняя панель принтера с интерфейсом USB.
Ethernet-
подключение
На приведенном ниже рисунке показана задняя панель принтера со стандартным
интерфейсом USB, оснащенного дополнительными компонентами: интерфейсом
Ethernet и разъемом DB-9 для контактной станции смарт-карт.
Разъем Ethernet снабжен двумя индикаторами состояния:
•
индикатор питания (янтарный) — светится, если подключено питание;
•
индикатор подключения (зеленый) — светится, если присутствует
работоспособное соединение между принтером и сетью Ethernet.
Разъем USB
Гнездо
питания
Выключатель
питания
Гнездо кабеля
безопасности
Выключатель
питания
Гнездо
питания
Разъем Ethernet
Разъем DB-9 (если установлен
компонент контактной станции
смарт-карт)
Разъем USB
Гнездо кабеля
безопасности
Индикатор
подключения
Индикатор
питания
