C:
Компоненты для печати смарт-карт
P1058486-151
Принтер для карточек Zebra ZXP Series 3: руководство пользователя
115
Контактная станция
Интерфейс смарт-карты
Когда команда, поступившая на интерфейс принтера, отправляет карту на контактную
станцию, принтер подключает контактную станцию к гнездовому разъему DB-9
(на задней панели).
Разъем DB-9 (цоколевка)
Для программирования микросхем смарт-карт можно использовать внешний
программатор. В следующей таблице перечислены контактные точки смарт-карты.

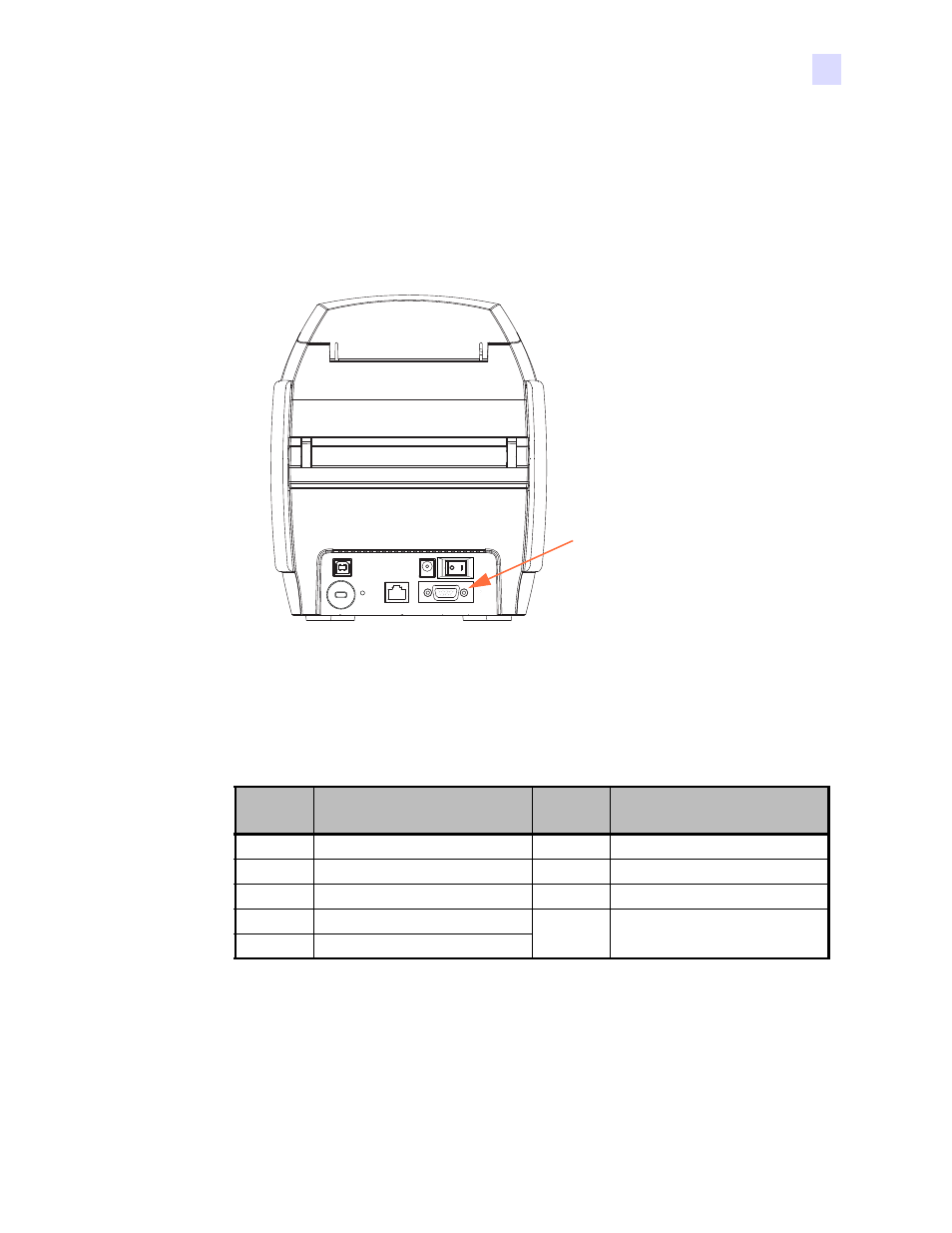

Расположение разъема
DB-9
для контактной
станции смарт-карт
Контакт
Контактные точки смарт-
карты
DB-9
Контактные точки смарт-
карты
1
C1 (VCC)
6
C6 (Vpp)
2
C2 (
Сброс)
7
C7 (
Ввод-вывод)
3
C3 (
Часы)
8
C8 (
Зарезервировано)
4
C4 (
Зарезервировано)
9
(
Земля, когда микросхема
на станции)
5
C5 (
Заземление)
