Инструкция по эксплуатации Yaesu G-1000SA
Страница 6
6
Пример

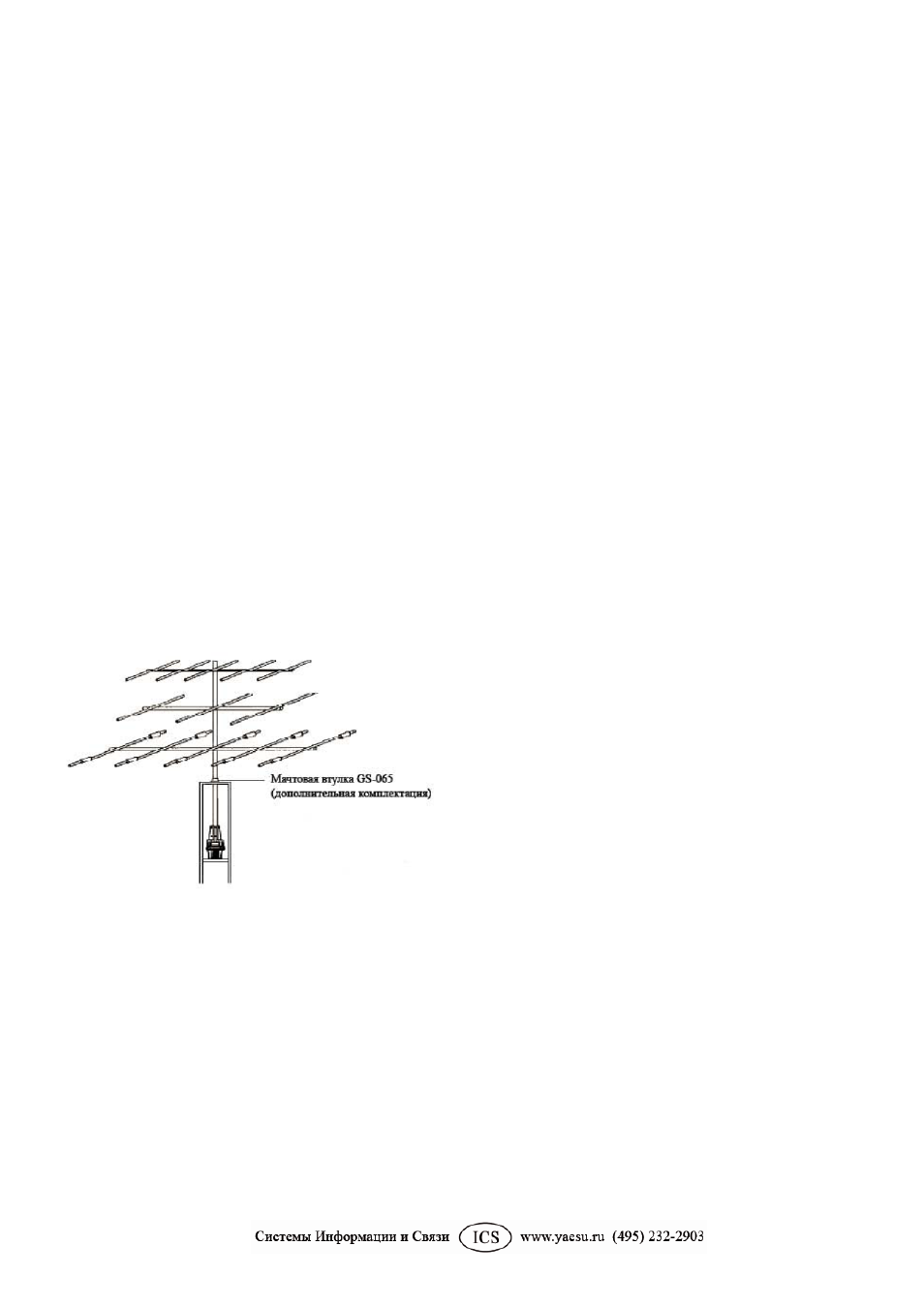

В данном примере на мачте массой 6 кг устанавливаются ярусами следующие антенны:
1. Пятиэлементная направленная антенна с полосой 14/21/28 МГц, радиусом поворота 5,6 м, массой 26
кг, площадью поверхности 0,7 м
2
2. Пятиэлементная направленная антенна с полосой 50 МГц, радиусом поворота 2,6 м, массой 4,5 кг,
площадью поверхности 0,3 м
2
Примечание: при установке таких "древовидных" конструкций, рассчитайте массу мачты отдельно для
каждой антенны, руководствуясь высотой крепления антенн на ней.
Тогда коэффициент К антенной системы представляет собой сумму коэффициентов К трех отдельных
антенн:
К
1
= коэффициент К 5-элементной направленной антенны на 14/21/28 МГц
К
1
= радиус поворота (5,6 м) х масса (масса антенны 26 кг + масса мачты 6/2 кг) = 162,4
К
2
= коэффициент К 5-элементной направленной антенны на 50 МГц
К
2
= радиус поворота (2,6 м) х масса (масса антенны 5 кг + масса мачты 6/2 кг) = 20,4
К
общ
= К
1
+ К
2
= 162,4 + 20,8 = 183,2
Площадь парусности антенны составляет:
0,7 м
2
+ 0,3 м
2
= 1,0 м
2
Площадь парусности (1,0 м
2
) находится в допустимых пределах для G-800SA и G-1000SA, но
суммарному коэффициенту К (183,2) удовлетворяет только модель G-1000SA. Таким образом,
вышеописанная антенная система может монтироваться только на устройство модели G-1000SA.
Совет. Мы рекомендуем подбирать мачту такой длины, чтобы она не превышала 60% от
максимальной расчетной величины, чтобы обеспечить достаточную зону отчуждения вокруг
конструкции.
Примечание: установка упорной втулки, например GS-065, не означает, что можно пренебречь
значением массы мачты в расчетах коэффициента К, приведенных выше.
