Инструкция по эксплуатации Yaesu G-1000SA
Страница 10
10

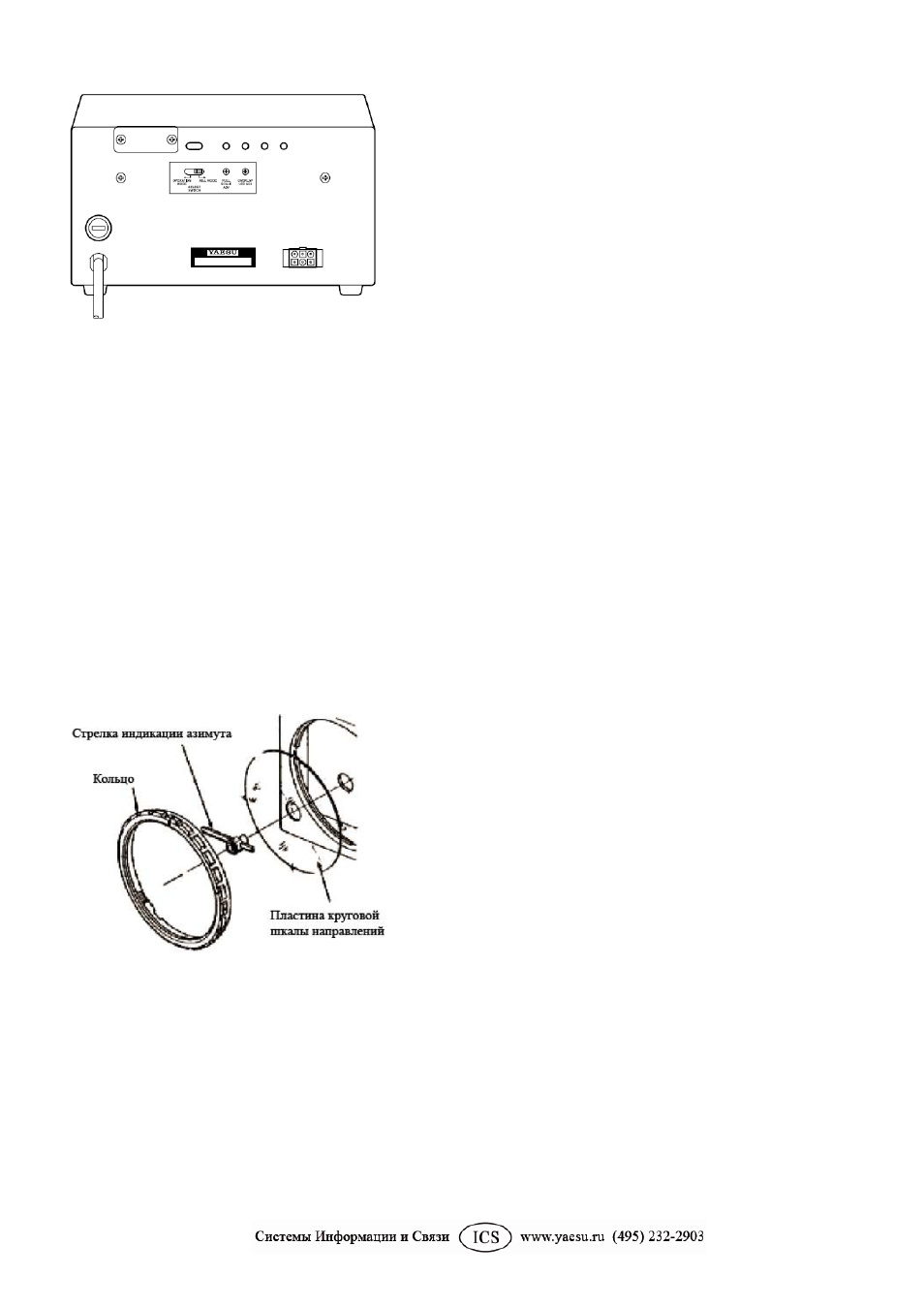

Задняя панель блока управления
Установка пластины круговой шкалы направлений
Чистая пластина круговой шкалы направлений входит в состав комплекта, который позволяет
устанавливать отметку "север" в любом месте шкалы по вашему желанию. Это особенно полезно, если
вам требуется, чтобы вместо отметки "север" наверху шкалы была отметка "юг", "запад", или "восток".
Чтобы установить шкалу направлений, нужно:
•
Включить переключатель СЕТЬ (POWER) и нажатием на клавишный выключатель выставить
стрелку индикатора на 180
о
(прямо вниз), затем выключить переключатель СЕТЬ (POWER).
•
Взяться за кольцо вокруг окна индикатора азимута, повернуть его на 10
о
против часовой стрелки и
вынуть его.
•
Запомнить положение стрелки, затем взяться за нее ближе к центру и вынуть ее строго на себя.
•
Решить, какая сторона света будет в верхней точке шкалы и вставить пластину с компасной
разметкой поверх азимутной шкалы так, чтобы небольшие зубцы на краях пластины защелкнулись по
периметру.
•
Установить на место стрелку и кольцо, сориентировав их в том же направлении, в котором они
находились до снятия (см. рисунок).
Установка поворотного устройства и антенны на опоре
Важно! Перед монтажом мачты на поворотное устройство, в нижней ее части нужно просверлить
сквозное отверстие под стопорный болт, который соединяет обе створки фиксатора основания.
1. Просверлите сквозное отверстие диаметром 9 мм в обеих стенках мачты, центр отверстия должен
находиться в 50 мм от ее нижнего торца (см. Рисунок 1). При сверлении держите дрель строго
перпендикулярно и по центру мачты, чтобы отверстия в ней потом совпали с отверстиями в фиксаторе
основания.
