Угловая шлифовальная машина RUS

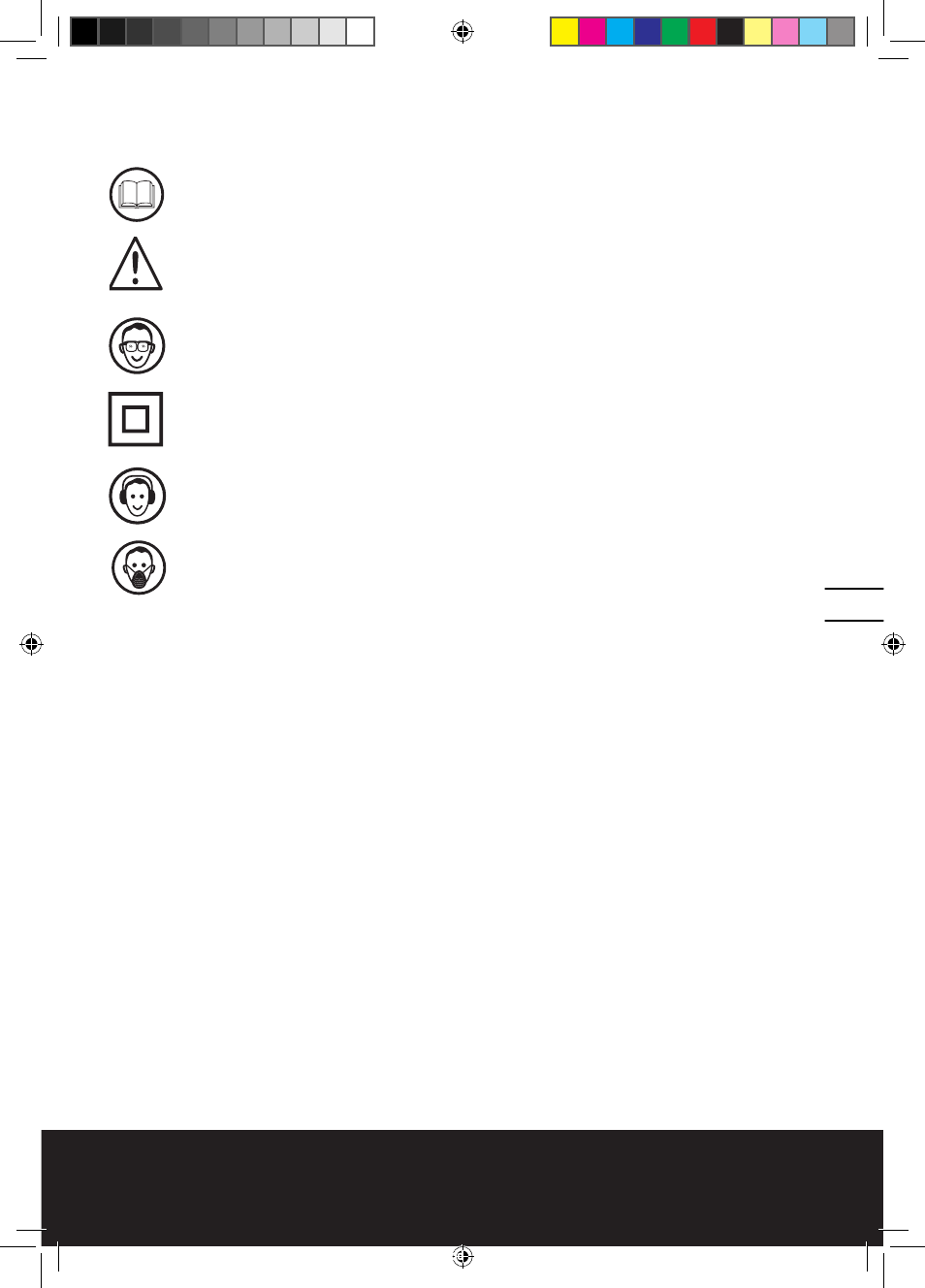

УСЛОВНЫЕ
ОБОЗНАЧЕНИЯ
См. Руководство
Предупреждение
Наденьте защитные очки
Двойная изоляция
Наденьте защитные наушники
Наденьте респиратор
ЭКСПЛУАТАЦИЯ
1. Выключатель питания
Переместите выключатель вперед для запуска
инструмента и зафиксируйте его для постоянной
работы. Для выключения инструмента нажмите
на заднюю часть подпружиненного выключателя
(см. рис. А).
2. Области захвата рукой
Крепко держите угловую шлифмашину обеими
руками во время работы (см. рис. В).
3. Дополнительная рукоятка
Вы можете выбрать одно из двух рабочих
положений для обеспечения наиболее
безопасного и удобного контроля за
шлифмашиной (см. рис. С). Рукоятка
ввинчивается по часовой стрелке в одно из
боковых отверстий корпуса машины.
4. Кнопка блокировки шпинделя
Ее следует использовать только при замене круга.
Запрещается нажимать ее при вращающемся
круге!
5. Установка круга
Опорную шайбу (6) наденьте на шпиндель (7)
и зафиксируйте ее на двух фасках шпинделя.
Установите круг на опорную шайбу. Затем
затяжную гайку (5) следует навернуть на
шпиндель (см. рис.E). Нажмите кнопку
блокировки шпинделя (4) и поверните шпиндель
до фиксации. Плотно затяните затяжную гайку,
используя специальный гаечный ключ (см. рис.
D). Штыри специального гаечного ключа должны
входить в отверстия на затяжной гайке. Проверьте
свободное вращение круга и надежность его
закрепления. Дайте инструменту поработать без
нагрузки в течение 20 секунд, чтобы проверить
вибрацию круга и его вращение. Для снятия
круга действуйте в обратном порядке.
6. Регулируемый зажим затяжной
гайки
Затяжную гайку (5) следует устанавливать
соответственно различной толщине круга.
Для более тонких отрезных или алмазных
кругов приподнятая часть затяжной гайки
устанавливается в сторону от круга (см. рис.
F.1). Для шлифовальных кругов большей
