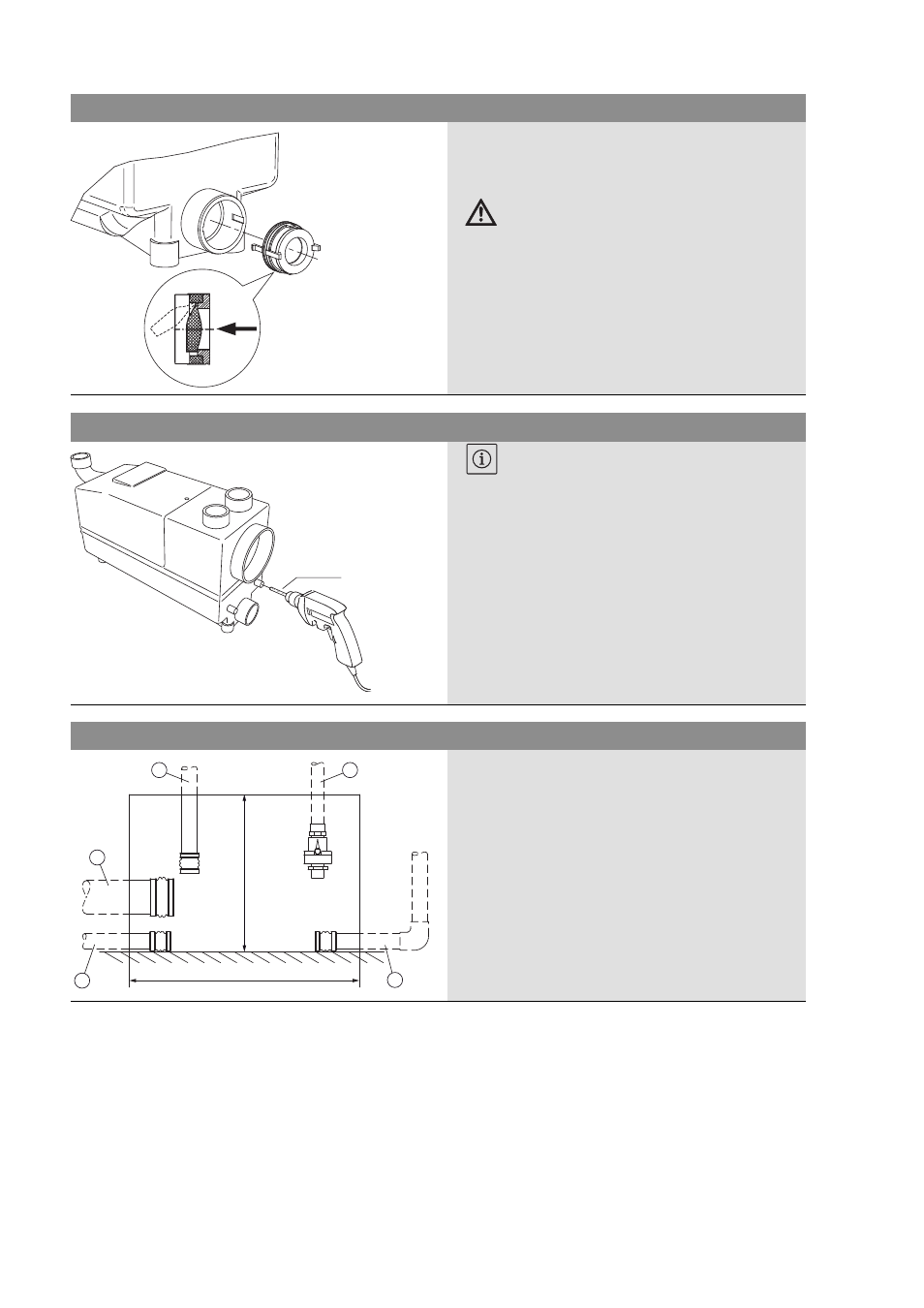

Рис. 17. Обратный клапан ввода от душевой кабины (в Германии использование не допускается)
Входящий в объем поставки обратный клапан Ш 40 мм
(рис. 17) вставить в нижнее входное отверстие
подключения душевой кабины в направляющие пазы до
фиксации.
ВНИМАНИЕ! Опасность нарушения работы
оборудования!
Неправильный монтаж клапана приводит к
нарушению работы
• Шарнир клапана должен быть расположен
наверху (проверить состояние при
поставке)
• Клапан должен открываться внутрь
резервуара.
Рис. 18. Подключение аварийного слива
УКАЗАНИЕ.
Для облегчения аварийного слива
накопившихся в резервуаре сточных вод
можно подключить к резервуару
прилагаемый шланг из ПВХ с заглушкой
(рис. 23). Для этого необходимо
просверлить отверстие в патрубке
ø 13,
расположенном в нижней части
резервуара, при помощи винтового
сверла (макс.
ø 9 мм) (рис. 18). Надеть
шланг и закрепить его хомутом (момент
затяжки 1,5 Н·м). Следить за тем, чтобы
сливное отверстие шланга было
надежно закрыто заглушкой.
Рис. 19. Монтаж соединительных манжет
Перед монтажом установки необходимо закрепить
соединительные манжеты DN 50 и DN 100 на
подводящих трубопроводах при помощи хомутов
(входят в объем поставки) (рис. 19).
При этом необходимо следить за правильностью и
герметичностью посадки.
max. Ш9
4 5
3
1 2
500
400
