7.1.2 Подводящие патрубки
Подключение унитаза (рис. 4, поз. 4) выполняется непосредственно при помощи
сливного отвода настенного монтажа и отвода высокотемпературной трубы (HT) DN
100 под углом 15° и может осуществляться как справа, так и слева от чаши унитаза.
ВНИМАНИЕ! Опасность повреждения оборудования!
Опасность повреждения вследствие неправильного монтажа.
Расстояние от середины унитаза, монтируемого за наружной стеной здания, до
установки не должно превышать 350 мм; в противном случае возможно
нарушение работы установки.
Не допускается использование дополнительных соединительных труб между
сливным отводом унитаза и установкой.
Середина слива унитаза должна располагаться на 220 мм выше поверхности
монтажа установки.
Помимо подключения унитаза, монтируемого за наружной стеной здания,
допускается подключение умывальника, душевой кабины и биде; другие
подключения недопустимы.
Для дополнительных подключений резервуар снабжен патрубками для
подключения высокотемпературных труб HT DN 50, расположенными ниже на
торцевых сторонах, а также двумя соединительными патрубками на верхней
стороне резервуара.
Входящие в комплект эластичные соединительные манжеты для подключения
сливных трубопроводов облегчают монтаж; их установка необходима из
соображений шумозащиты.
На подводящих трубопроводах от душевой кабины и умывальника следует
предусмотреть специальные изгибы (рис. 4, поз. 5), расположенные как можно ближе к
установке, если эти трубопроводы подключены к патрубкам в нижней части торцевой
стороны установки. Эти изгибы должны иметь высоту не менее 180 мм между нижней
стенкой трубы и поверхностью монтажа установки, чтобы предотвратить обратный
поток сточной воды, содержащей фекалии, в подводящий трубопровод.
Проведение монтажа установки водоотведения до обшивки рамы облегчает
монтаж и проверку подключений.
7.1.3 Напорный трубопровод
Напорный трубопровод, предоставляемый заказчиком (рис. 4, поз. 1) DN 25 или
DN32 (минимальный диаметр в свету 28 мм) подключается к патрубку напорного
слива установки при помощи S-образного выходного отвода. Допустимые
материалы напорных трубопроводов сточных вод — ПВХ, полипропилен и
полиэтилен высокой плотности.

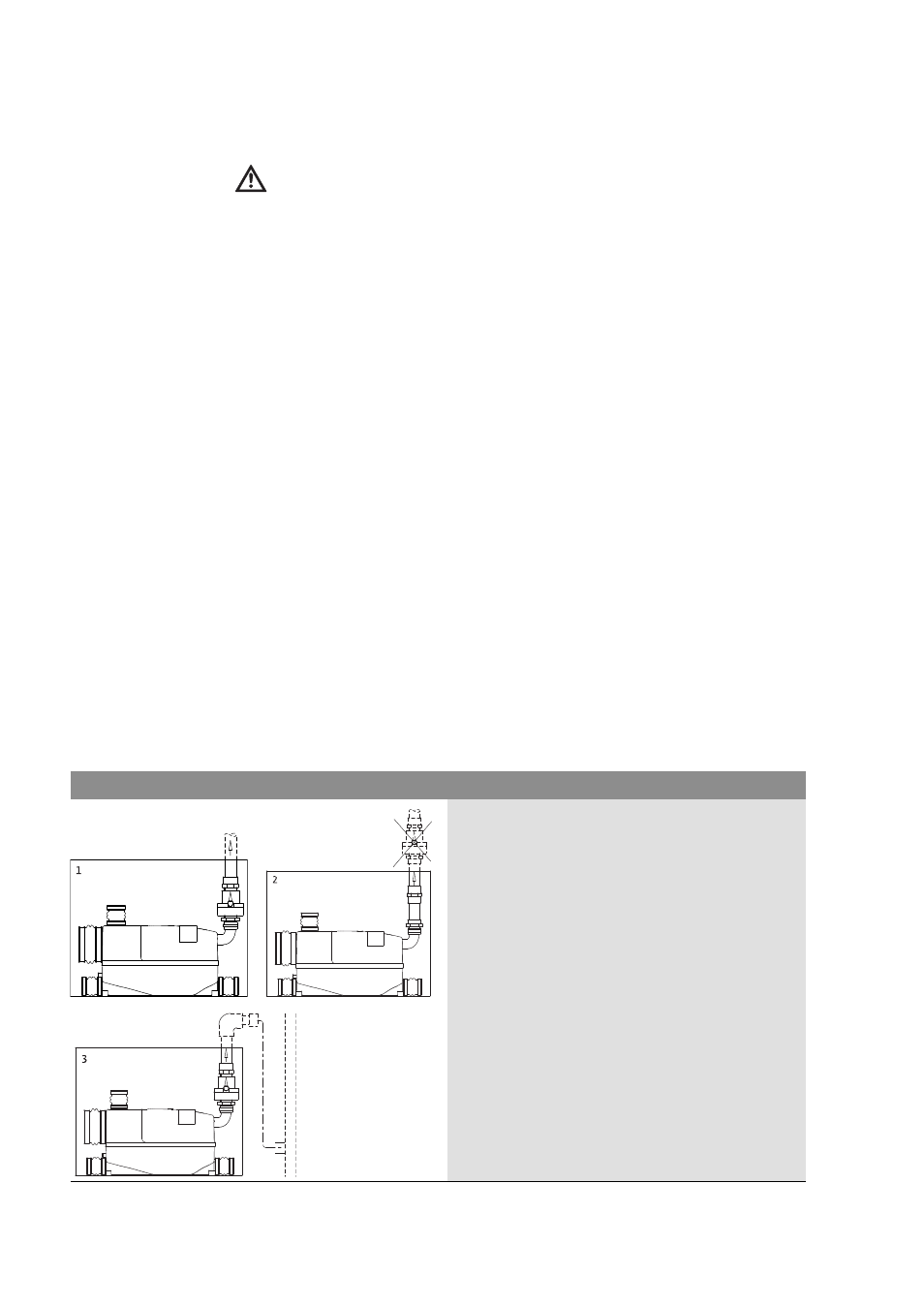

Рис. 6. Подключение напорного трубопровода
Напорный трубопровод должен быть проложен без
падения высоты. Если в соответствии с местными
условиями необходимо проложить этот трубопровод к
точке подключения с падением высоты, начиная от
верхней точки необходимо установить трубопровод
большего диаметра, чтобы избежать подъемного
действия и связанных с ним нарушений работы (рис. 4,
поз. 2 и рис. 6-3).
Обратный клапан 1 ¼" следует установить при помощи
переходной втулки 40 x 1 ¼" непосредственно на S-
образном выходном отводе напорного патрубка, чтобы
свести к минимуму объем жидкости, поступающей
назад после отключения насоса и обеспечить доступ к
клапану при проведении работ по техническому
обслуживанию (рис. 6-1).
