10. Неисправности – определение –
ремонт
Неисправности разрешается устранять только
квалифицированному персоналу!
Учитывать указания по технике безопасности;
см. главу 9 «Техническое обслуживание».
Реле
Преобразователь оснащен двумя выходными
реле для центрального управления. Пример:
распределительная коробка, система контро-
ля насоса.
Реле
SBM:
Для данного реле можно в меню «Сервис»
<5.7.6.0> отрегулировать на 3 рабочих
режима.
Режим: 1 (стандартная настройка)
Реле «Сигнализация готовности» (стандарт-
ная функция для данного типа насоса).
Реле активно, когда насос работает или
может работать.
Реле деактивируется при первом возникнове-
нии неисправности или прерывании подачи
тока (насос останавливается).
Распределительная коробка получает инфор-
мацию о готовности насоса (в том числе, вре-
менной).
Режим: 2
Реле «Сигнализация неисправности».
Реле активно во время работы насоса.
Режим: 3
Реле «Сигнализация активации».
Реле активно, когда насос находится под
напряжением.
Реле
SSM:
Реле «Сообщение о неисправности»
В случае распознавания последовательности
ошибок одного типа (от 1 до 6, в зависимости
от степени серьезности) насос останавлива-
ется, и активируется данное реле (до ручного
вмешательства).

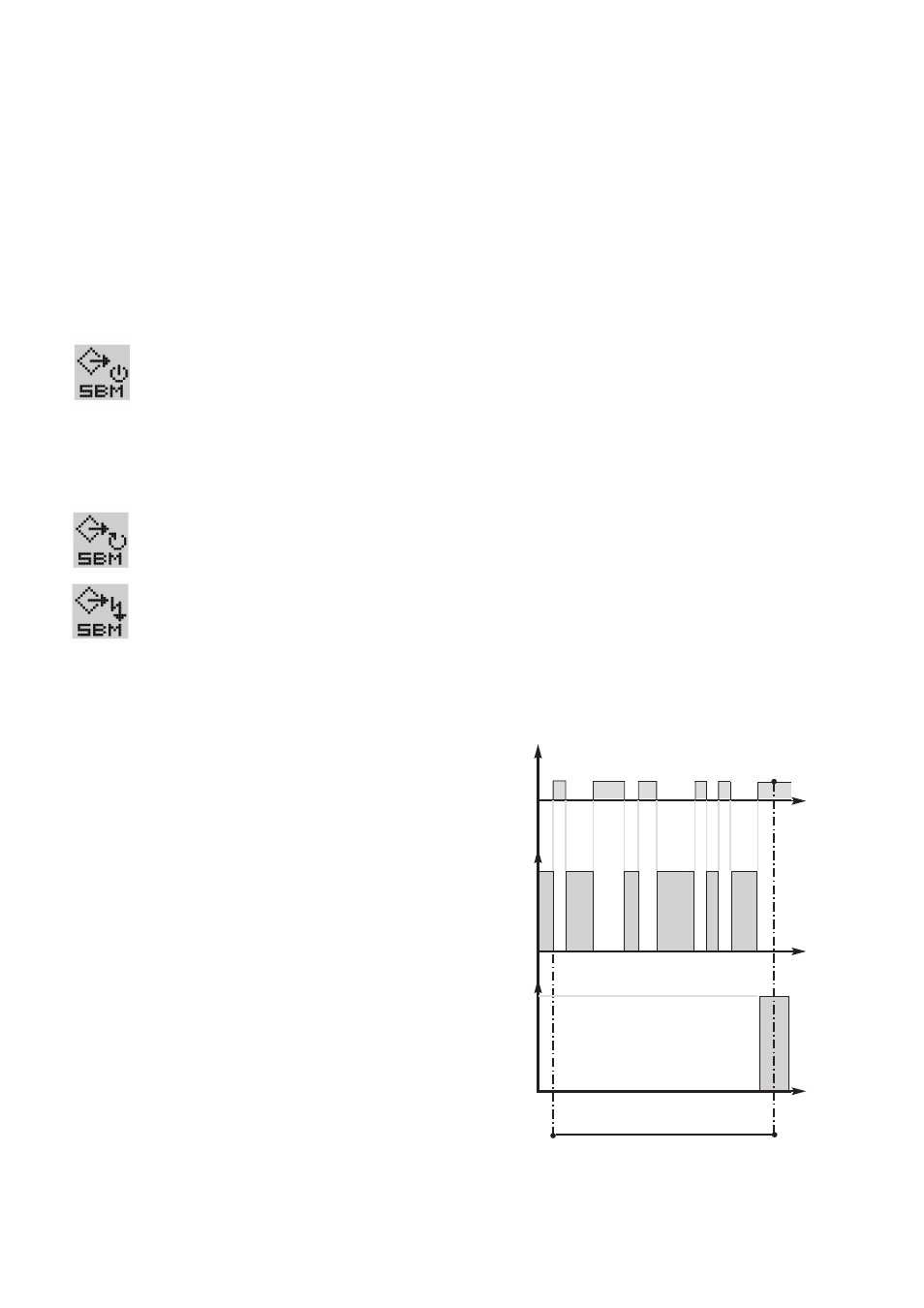

Пример: 6 неисправностей различной продо-
лжительности в течение 24 текущих часов.
Статус реле SBM в «Сигнализации готовности».
24 текущих часа
Ошибка
Реле
активно
SBM
Реле
в выклю-
ченном
состоянии
Реле
активно
SSM
Реле
в выклю-
ченном
состоянии
1
2
3
4 5
6
