Инструкция по эксплуатации Wilo HELIX-VE 1,1 --> 4 кВт
Страница 23
23
Русский
8.1.3 Описание стандартных символов
8.1.4 Индикация
Страница состояния дисплея
• Страница состояния дисплея отображается
при стандартных настройках.
На экране отображается актуальное заданное
значение.
Основные настройки отображаются при
помощи символов.

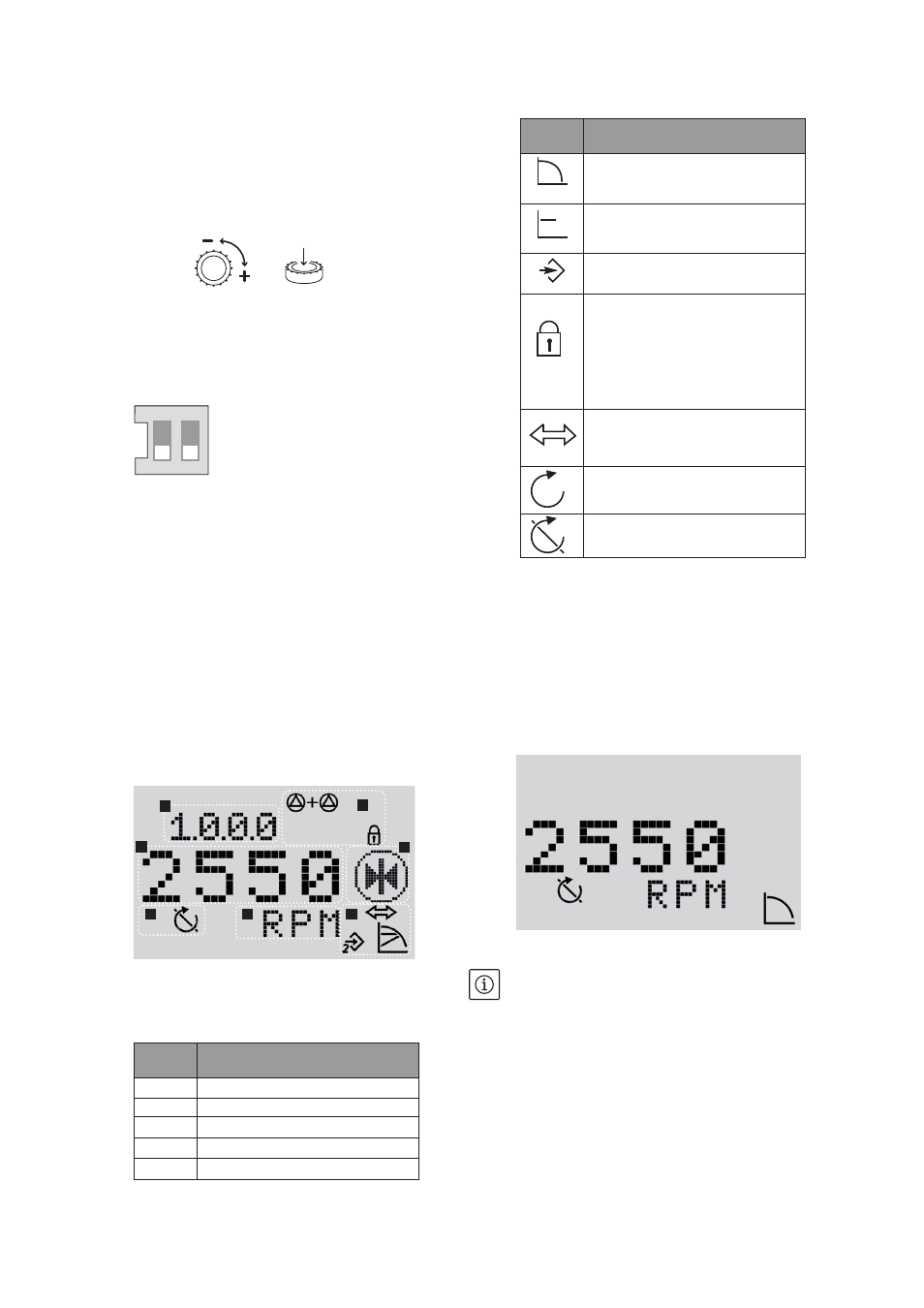

Пример страницы состояния
УКАЗАНИЕ: во всех меню индикация дисплея
возвращается назад к странице состояния,
если поворотная кнопка не задействуется
в течение 30 секунд; в данном случае произ-
веденное изменение не перенимается.
8. Ввод в эксплуатацию
8.1 Настройка
8.1.1 Элементы управления
Для частотного преобразователя требуются
следующие элементы управления:
Исполнение с поворотной кнопкой
Настройка с помощью поворотной кнопки.
• Новый параметр настраивается простым
вращением кнопки. «+» - поворот вправо
и «–» - поворот влево.
• Для задействования новой настройки следует
нажать поворотную кнопку.
Выключатель
• Данный преобразователь снабжен блоком с
двумя выключателями (рис. 4, поз. S), каждый
из которых можно переключить в два поло-
жения:
• Посредством выключателя 1 можно переклю-
читься из режима «OPERATION» (выключатель 1
OFF) в режим «SERVICE» (выключатель 1 ON) и
наоборот.
Положение «OPERATION» разрешает работу
в данном режиме и блокирует доступ к
настройке параметров (нормальный режим
работы).
Положение «SERVICE» позволяет параметри-
ровать различные функции.
• Посредством выключателя 2 активируется и
деактивируется «Блокировка доступа».
8.1.2 Структура дисплея
• Как только электропитание преобразователя
будет подключено, в течение 2 секунд про-
изойдет проверка дисплея, при которой
включаются все индикации дисплея.
ON
1
2
1
2
3
5
4
4
4
Символ
Описание
Эксплуатация в режиме
«Регулирование частоты
вращения».
Эксплуатация в режиме
«Постоянное давление» или
«ПИД-регулятор».
Вход IN2 активирован
(внешнее заданное значение).
Блокировка доступа.
Если на экране отображается
данный символ, то текущие наст-
ройки или измеряемые значения
нельзя изменить. Отображаемую
на экране информацию можно
только считать.
BMS (Building Management System,
система управления зданием)
Активирован PLR или LON.
Насос в работе.
Насос остановлен.
2
Поз.
Описание
1
Номер меню
2
Индикация значения
3
Индикация блока
4
Стандартные символы
5
Индикация пиктограммы
