Инструкция по эксплуатации Wilo MHIE 2G
Страница 9
9
WILO SE 09/2011
Русский
• В любом случае для защиты установки необ-
ходимо установить усилитель разъединяю-
щего переключения с предохранителями
(тип GF) (рис. 1, 2, поз. 11).
УКАЗАНИЕ: если для защиты людей необходи-
мо установить устройство защитного отклю-
чения, использовать выборочное универсаль-
ное устройство защитного отключения при
появлении тока повреждения с допуском VDE
(Союз немецких электротехников)!
Отрегулировать защитный автомат в соответ-
ствии с параметрами, приведенными на фир-
менной табличке частотного преобразователя.
Использовать соединительные кабели, соот-
ветствующие нормативам.
Опасно! Угроза жизни!
Не забыть заземлить установку.
Клеммы IN1, IN2, GND и Ext. Off соответ-
ствуют требованиям к «надлежащей изоля-
ции» (согласно EN61800-5-1) как по отноше-
нию к клеммам сети, так и по отношению к
клеммам SBM и SSM (и наоборот).

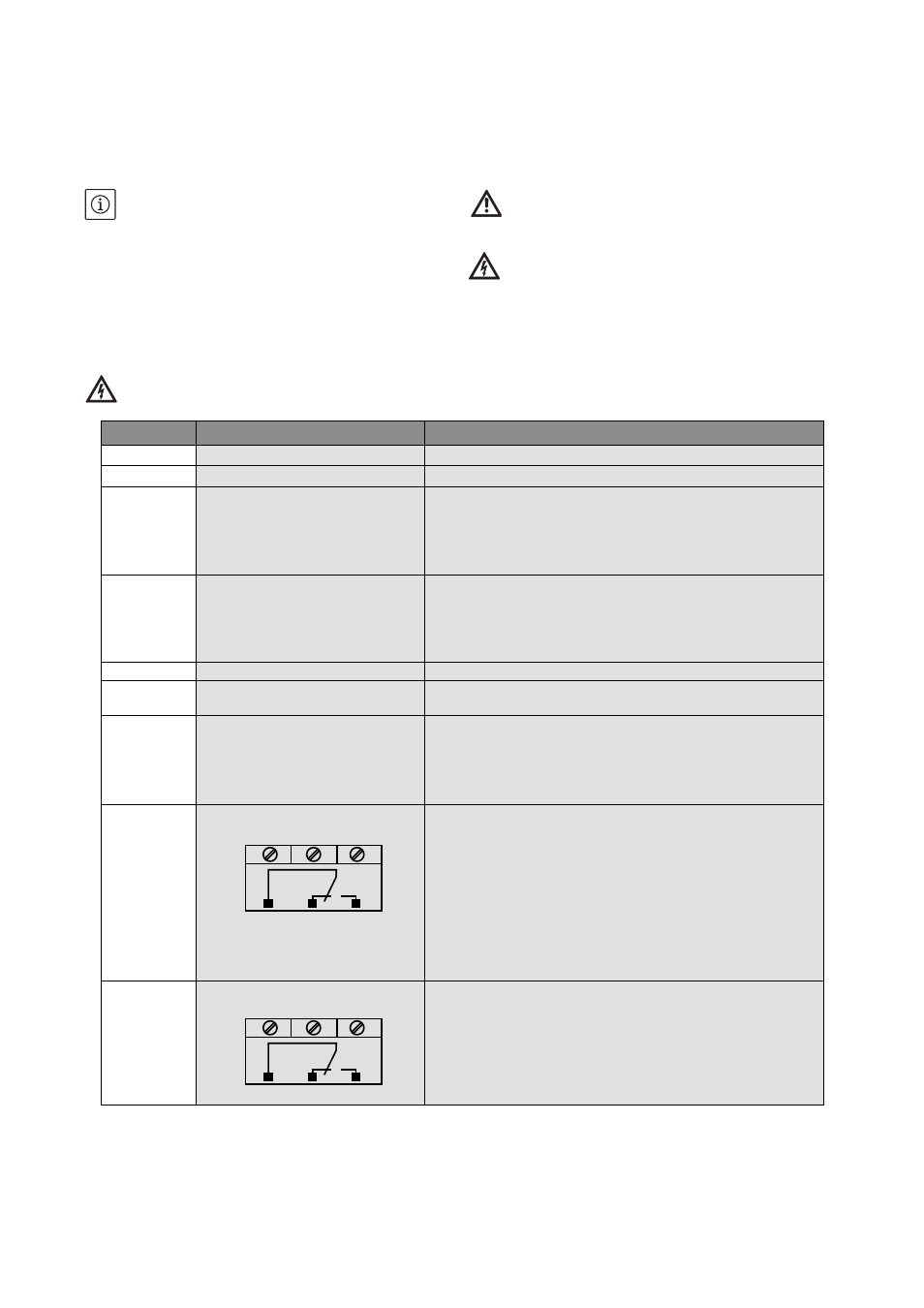

Обозначение Назначение
Примечание
L1, L2, L3
Сетевое напряжение
Трехфазный ток 3 ~ IEC38
PE
Заземляющее соединение
IN1
(DDS -
клемма 9)
Вход датчика
Тип сигнала: напряжение (0 - 10 В, 2 - 10 В)
Входное сопротивление: Ri ≥ 10 кОм
Тип сигнала: сила тока (0 - 20 мА, 4 - 20 мА)
Входное сопротивление: R
B
= 500 Ом
Настраивается в меню «Сервис» <5.3.0.0>
IN2
(10 В/20 мA -
клемма 7)
Вход внешнего заданного значения Тип сигнала: напряжение (0 - 10 В, 2 - 10 В)
Входное сопротивление: Ri ≥ 10 кОм
Тип сигнала: сила тока (0 - 20 мА, 4 - 20 мА)
Входное сопротивление: R
B
= 500 Ом
Настраивается в меню «Сервис» <5.4.0.0>
GND (x2)
Соединения на корпус
Для каждого из входов IN1 и IN2.
+24 В
Подача тока к датчику
Максимальная сила тока: 60 мА
Электропитание защищено от коротких замыканий.
Ext. off
Вход системы управления ON/OFF
«Приоритет ВЫКЛ.»
при беспотенциальном внешнем
выключателе
Беспотенциальный внешний выключатель дает возможность
включения и выключения насоса.
На установках с частым процессом запуска (> 20 в день) сле-
дует предусмотреть возможность включения и выключения
через «ext. off».
SBM
Реле «Сигнализация готовности»
В нормальном режиме работы реле активно, если насос рабо-
тает или готов к работе.
Реле дезактивируется при первом возникновении неисправно-
сти или прерывании подачи тока (насос останавливается).
Распределительная коробка получает информацию о готовно-
сти насоса (в том числе, временной).
Настраивается в меню «Сервис» <5.7.6.0>
Беспотенциальный выключатель:
мин.: 12 В пост. тока, 10 мА;
макс.: 250 В перем. тока, 1 A
SSM
Реле «Сигнализация неисправности» В случае распознавания последовательности ошибок одного
типа (от 1 до 6, в зависимости от степени серьезности)
насос останавливается, и активируется данное реле
(до ручного вмешательства).
Беспотенциальный выключатель:
мин.: 12 В пост. тока, 10 мА;
макс.: 250 В перем. тока, 1 A
Электроподключение частотного преобразо-
вателя (рис. 3) в зависимости от режима
работы (см.главу 6 - Ввод в эксплуатацию)
должно соответствовать схемам подключе-
ния в нижеприведенной таблице.
ВНИМАНИЕ! Опасность повреждения изделия!
При ошибках подключения существует риск
повреждения частотного преобразователя.
ОПАСНО! Угроза жизни!
Электрокабель ни в коем случае не должен
соприкасаться с трубопроводом или насосом.
Кроме того, он должен быть полностью
защищен от воздействия влаги.
Расположение соединительных клемм
• Ослабить винты и снять крышку частотного
преобразователя.
